10/2013 N
RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch

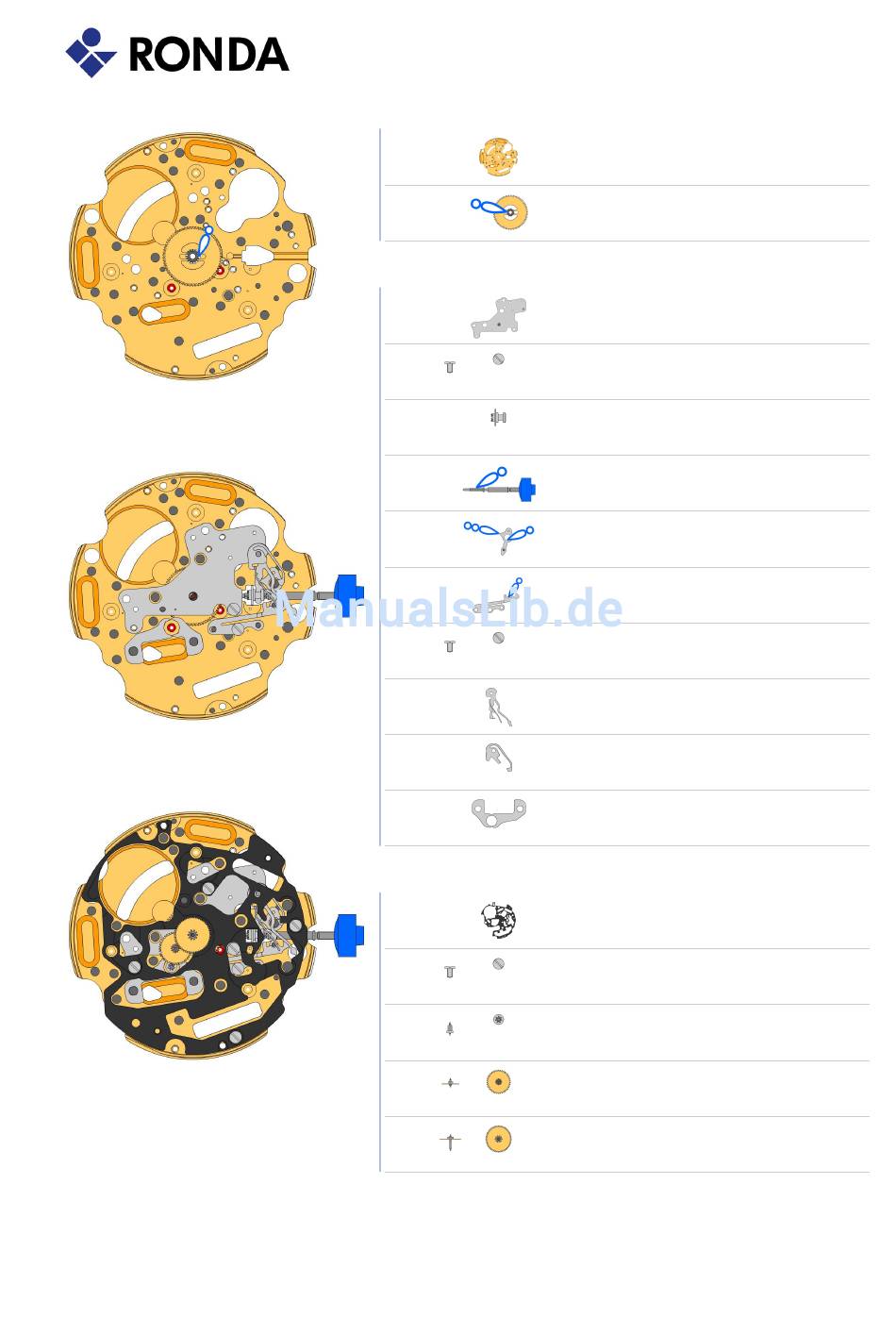

Technische Anleitung 4002.B
2000.577.G
Werkplatte
1.
3305.315.CO
Minutenrohr mit Mitnehmer (Aig.0, geschlossen)
2.
2030.037.CO
Zentrumbrücke
3.
Zentrumbrücke gehalten durch 1 Schraube 4000.250.
4000.250
Schraube
4.
3001.055.FI
Kupplungstrieb
5.
3000.177.CO
Stellwelle
6.
3017.049
Winkelhebel
7.
3905.049
Winkelhebelraste (3 Positionen)
8.
Winkelhebelraste gehalten durch 1 Schraube 4000.250.
4000.250
Schraube
9.
3015.081
Wippe (3 Positionen)
10.
3905.067
Wippenfeder
11.
Den Federarm spannen.
3622.039
Stator (Zähler 6h, 9h, Chrono)
12.
3603.079
Kunststoffhalterung
13.
Kunststoffhalterung gehalten durch 4 Schrauben 4000.250.
4000.250
Schraube
14.
3715.094.RK
Rotor
15.
3147.047.CO
Zwischenrad (Chrono)
16.
3136.170.CO
Zentrumsekundenrad (kurz)
17.
1
