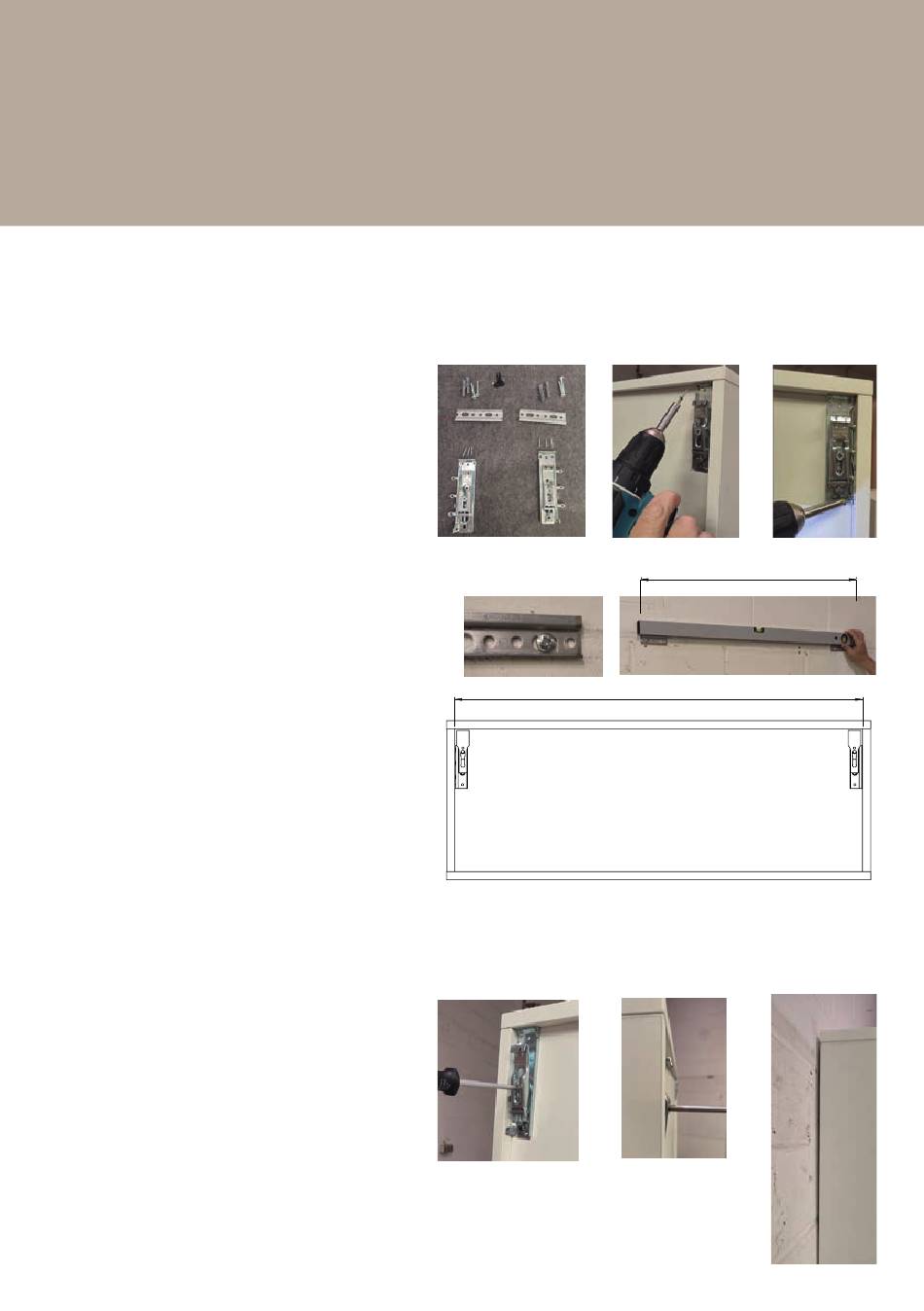

3.4 Montage Hängeregal
1. Schritt
Halterungen montieren
Halterungen in seitliche Löcher einstecken
und mit beiliegenden Schrauben
Montage Hängeregal
befestigen.
Schritt 1: Halterungen montieren
Halterungen in seitliche löcher einstecken und
mit beiliegenden Schrauben befestigen
2. Schritt
Wandleisten montieren
Wandleisten mit je zwei Dübeln und zwei
Schrauben an einer Betonwand befestigen
(nur dann können die Belastungsdaten
gewährleistet werden.)
Bei anderen Wandmaterialien oder
Befestigungsmethoden kann keine
Haftung übernommen werden.
Der maximale Abstand der Halter sollte
5 mm kleiner sein als der Außenabstand
der Wandhalterungen
3. Schritt
Regal aufhängen
Halterungen mit der rückseitig
zugänglichen Schraube herausdrehen
(Dies erleichtert das Einhängen)
Regal mit den Haken auf die
Aufhängeleisten setzen. Es bleibt hierbei
ein Wandabstand von wenigen Millimetern.
Montage Hängeregal
Schritt 1: Halterungen montieren
Halterungen in seitliche löcher einstecken und
mit beiliegenden Schrauben befestigen
Montage Hängeregal
Schritt 1: Halterungen montieren
Halterungen in seitliche löcher einstecken und
mit beiliegenden Schrauben befestigen
Schritt 2: Wandleisten montieren
Wandleisten mit je 2 Dübeln und 2 Schrauben an einer Betonwand befestigen
(nur dann können die Belastungsdaten gewährleistet werden).
Bei anderen Wandmaterialien oder Befestigungsmethoden kann keine Haftung
übernommen werden.
Der maximale Abstand der Halter sollte ca. 5 mm kleiner sein als der Außenabstand
der Wandhalterungen
Schritt 3: Regal aufhängen
Halterungen mit der rückseitig zugänglichen Schraube herausdrehen
(Dies erleichtet das Einhängen)
