Anschließen der Schlauchverlängerungen lympha-mat ®
Für alle Manschetten des Typs lympha-mat gibt es eine Schlauchverlängerung, die
zwischen dem Steuergerät und der Manschette gesteckt werden kann. Damit verlän-
gert sich die gesamte Verbindung zwischen dem Steuergerät und der Manschette um
2 m.

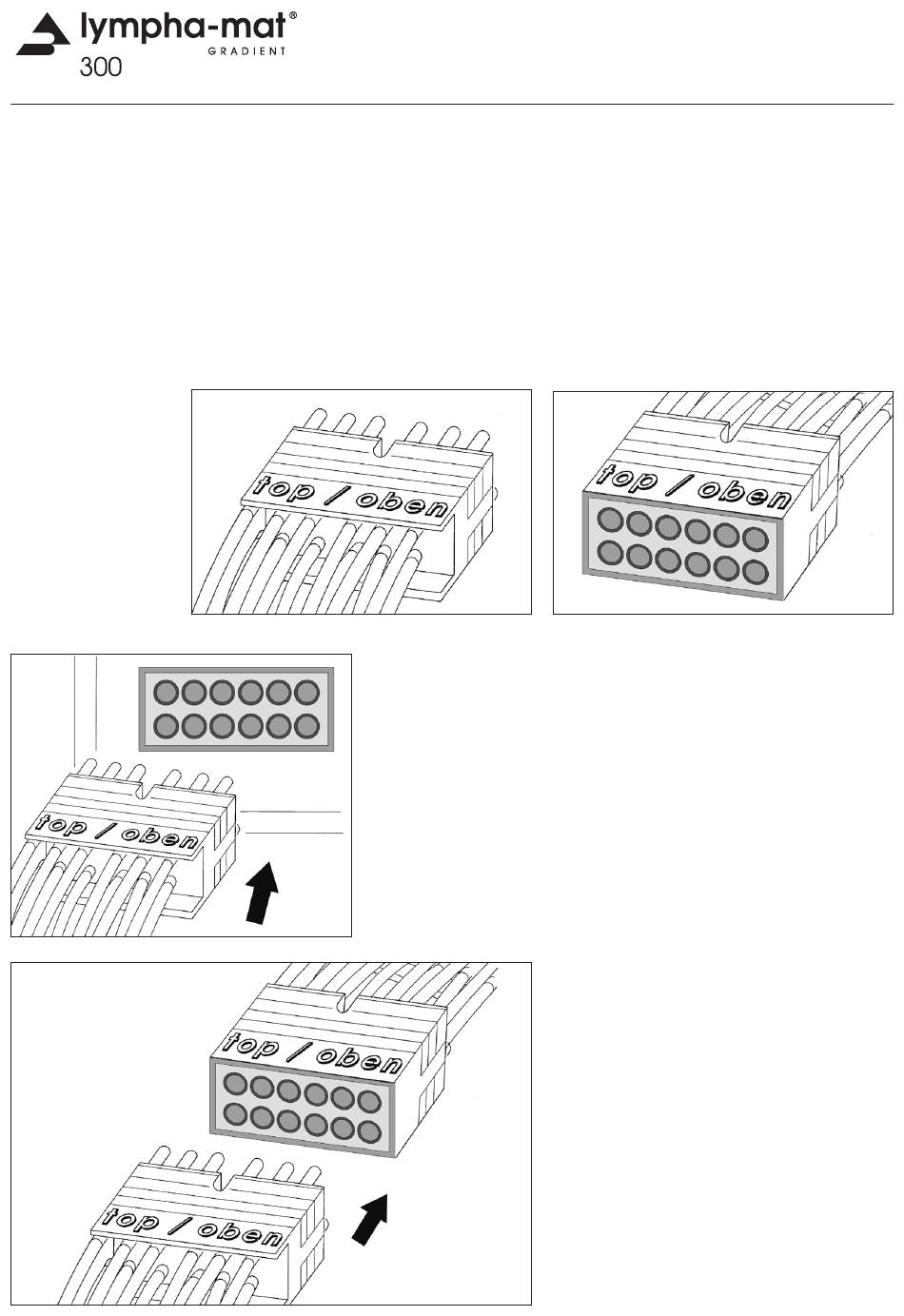

Die Schlauchverlängerung weist einen Stecker „male" und einen Stecker „female" auf.
male
Der Stecker „male" wird in die Anschluss-
buchsen des Steuergerätes gesteckt.
Bitte beachten Sie die Kennzeichnung
top/oben und bottom/unten auf dem
Schlauchstecker.
Der Stecker „female" wird mit dem
Schlauchende der Manschette verbun-
den. Bitte beachten Sie die Kennzeich-
nung top/oben und bottom/unten auf
den beiden Schlauchsteckern und
stecken die Stecker so zusammen,
dass „oben" mit „oben" sowie „unten" mit
„unten" aufeinander treffen .
20
female
