roco Nightjet Handbuch Seite 36

Instructions de montage pour la platine intermédiaire
En cas d'utilisation numérique du modèle analogique (art. n° 5500004), veuillez tenir compte
de l'installation obligatoire de la platine intermédiaire, que vous pouvez obtenir gratuitement
auprès de votre revendeur spécialisé.
Matériel nécessaire :
• Carte intermédiaire 8074726A99 (numéro de pièce de rechange 152568)
• Ruban isolant (environ 2 cm x 1 cm)
• Tournevis
Instructions pas à pas
1. Retirer le boîtier
• Commencer par retirer avec précaution le boîtier du chariot de commande.
• Veiller à ce que les ergots ou les vis soient connus afin d'éviter tout
endommagement.

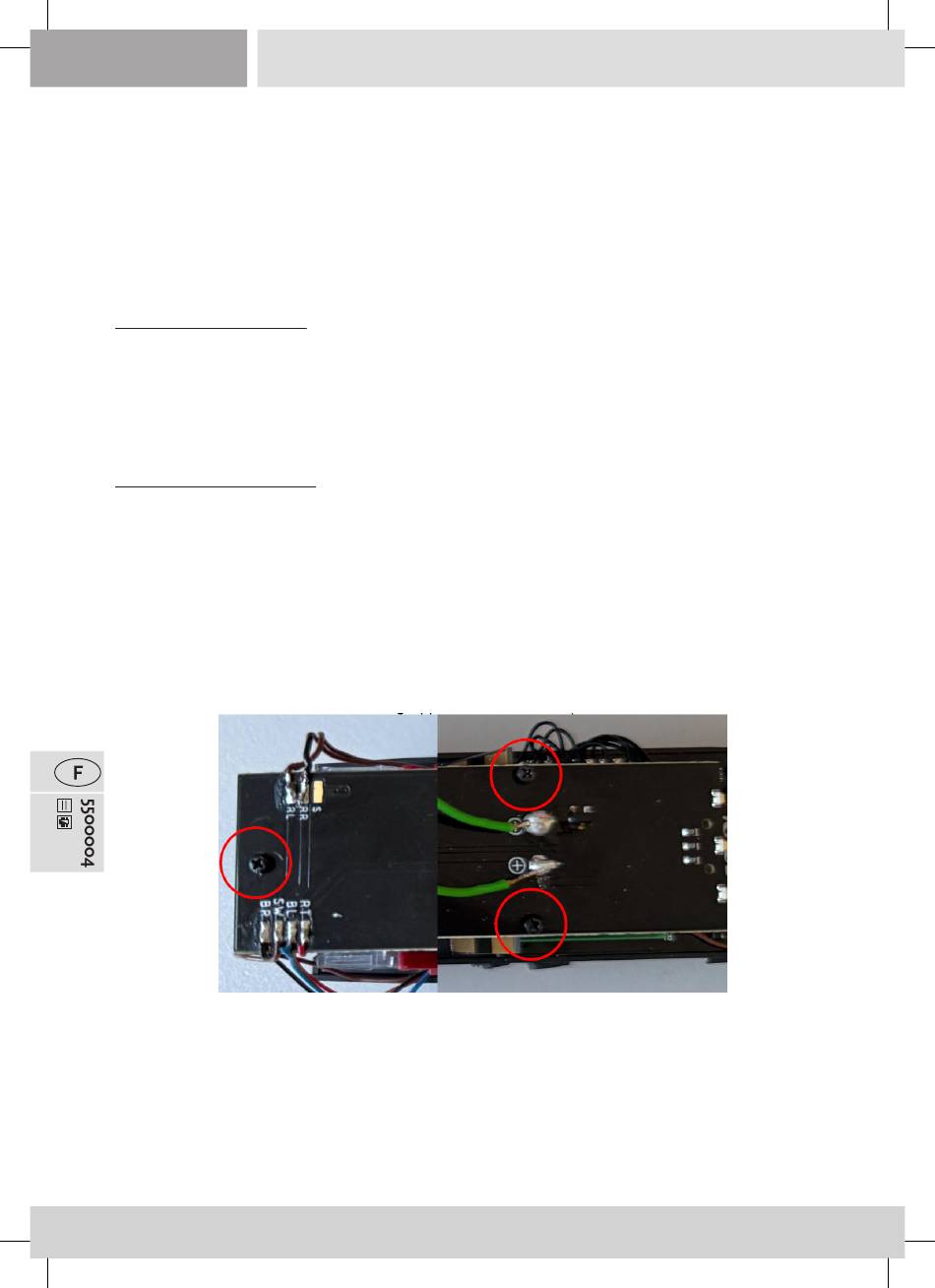

2. Retirer la platine LED
• Desserrer les vis du module LED 8074727A11V1 (platine : 8074726350V1).
• Retirer avec précaution la platine LED.
36
36
5500004921.indd 36 5500004921.indd 36
8074726A99 Roco NightJet H0
(Uniquement pour l'article 5500004)
