Kaco blueplanet 3.0 NX1 M2 Handbuch Seite 25

7. Konfigurierte Klemme in die vorgesehene Buchse einstecken. Terminal am Gerät mit Schrauben von
Abdeckplatte montieren [Schraubendreher Typ: PH2, Drehmoment: 1.6Nm] und Überwurfmutter [Drehmoment
3.0-3.5 Nm] anziehen.
8. Anderes Kabelende mit Aderendhülse bestücken und an die Kontakte des Smart-Meters anklemmen.
Schraubendreher Typ: PH0, Drehmoment: 0.7Nm. Siehe Abb. 29.
HINWEIS
Zubehörpaket: NX1 RS485 Anschluss-Kit (Art. 3015112)
Das Kit (Terminal mit Dichtung, Klemme, Magnetring) ist über unseren Kundendienst erhältlich
https://kaco-newenergy.com/de/service/kundendienst/
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2

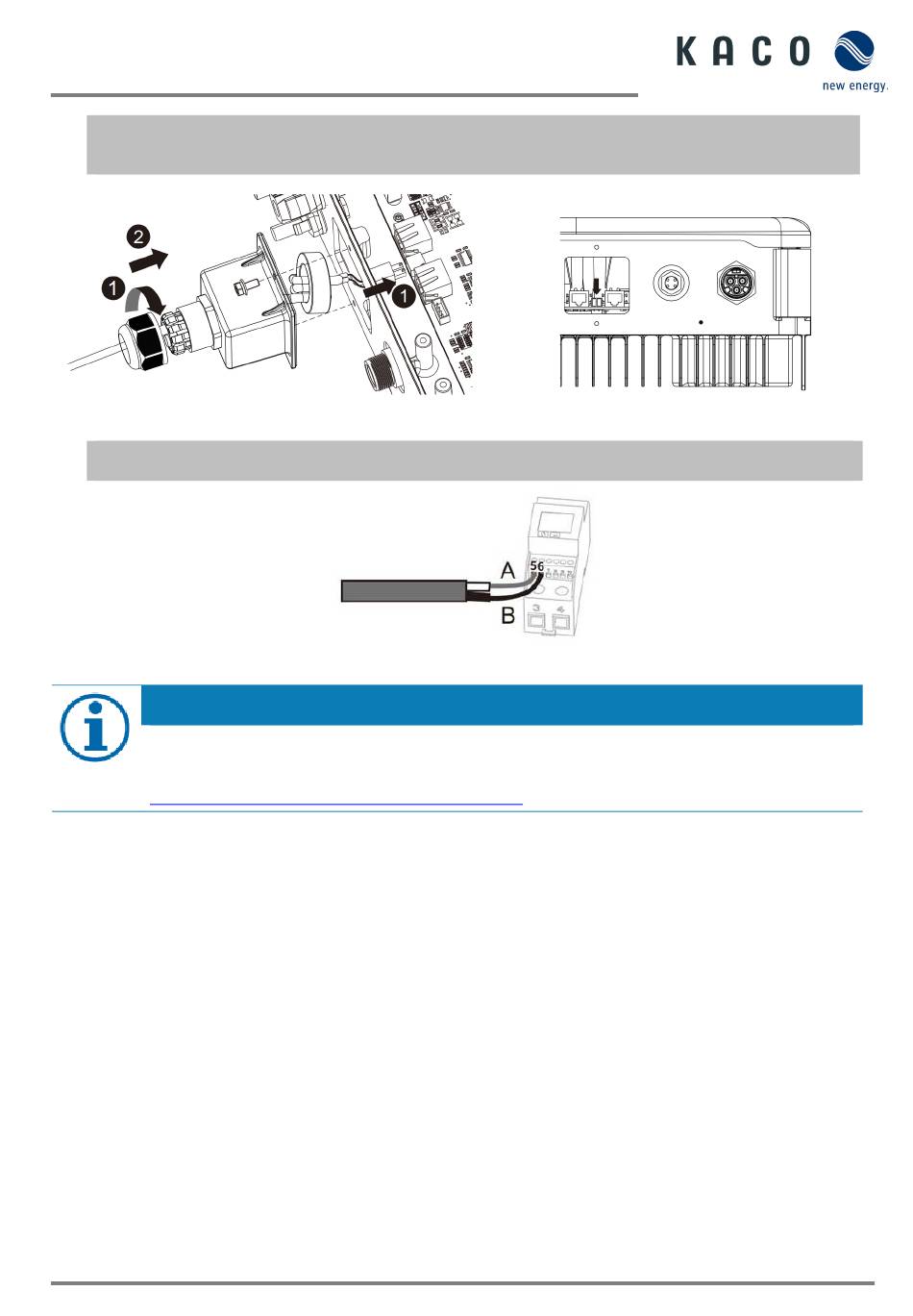

Abb. 28.
Terminal in die Steckdose stecken
Abb. 29.
Verbindung zum Smart Meter
Seite 22
