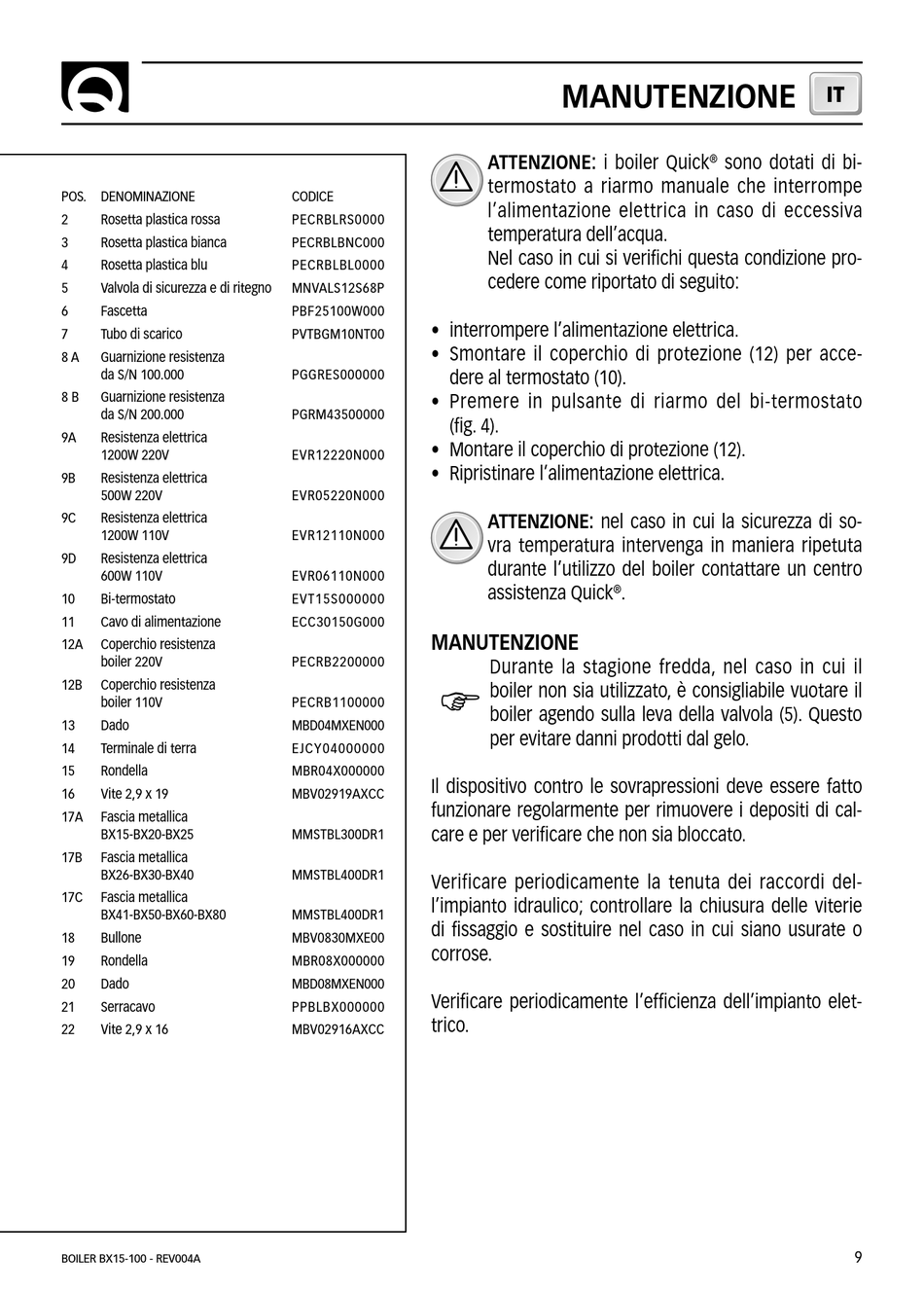

Quick BX 15 Benutzerhandbuch Seite 9

POS. DENOMINAZIONE
2 Rosetta plastica rossa
3 Rosetta plastica bianca
4 Rosetta plastica blu
5 Valvola di sicurezza e di ritegno
6 Fascetta
7 Tubo di scarico
8 A Guarnizione resistenza
da S/N 100.000
8 B Guarnizione resistenza
da S/N 200.000
9A Resistenza elettrica
1200W 220V
9B Resistenza elettrica
500W 220V
9C Resistenza elettrica
1200W 110V
9D Resistenza elettrica
600W 110V
10 Bi-termostato
11 Cavo di alimentazione
12A Coperchio resistenza
boiler 220V
12B Coperchio resistenza
boiler 110V
13 Dado
14 Terminale di terra
15 Rondella
16 Vite 2,9 x 19
17A Fascia metallica
BX15-BX20-BX25
17B Fascia metallica
BX26-BX30-BX40
17C Fascia metallica
BX41-BX50-BX60-BX80
18 Bullone
19 Rondella
20 Dado
21 Serracavo
22 Vite 2,9 x 16
BOILER BX15-100 - REV004A
CODICE
PECRBLRS0000
PECRBLBNC000
PECRBLBL0000
MNVALS12S68P
PBF25100W000
• interrompere l'alimentazione elettrica.
PVTBGM10NT00
• Smontare il coperchio di protezione (12) per acce-
PGGRES000000
dere al termostato (10).
• Premere in pulsante di riarmo del bi-termostato
PGRM43500000
(fig. 4).
• Montare il coperchio di protezione (12).
EVR12220N000
• Ripristinare l'alimentazione elettrica.
EVR05220N000
EVR12110N000
EVR06110N000
EVT15S000000
ECC30150G000
MANUTENZIONE
PECRB2200000
F
PECRB1100000
MBD04MXEN000
EJCY04000000
MBR04X000000
Il dispositivo contro le sovrapressioni deve essere fatto
MBV02919AXCC
funzionare regolarmente per rimuovere i depositi di cal-
care e per verificare che non sia bloccato.
MMSTBL300DR1
MMSTBL400DR1
Verificare periodicamente la tenuta dei raccordi del-
l'impianto idraulico; controllare la chiusura delle viterie
MMSTBL400DR1
di fissaggio e sostituire nel caso in cui siano usurate o
MBV0830MXE00
corrose.
MBR08X000000
MBD08MXEN000
Verificare periodicamente l'efficienza dell'impianto elet-
PPBLBX000000
trico.
MBV02916AXCC
MANUTENZIONE
ATTENZIONE: i boiler Quick
termostato a riarmo manuale che interrompe
l'alimentazione elettrica in caso di eccessiva
temperatura dell'acqua.
Nel caso in cui si verifichi questa condizione pro-
cedere come riportato di seguito:
ATTENZIONE: nel caso in cui la sicurezza di so-
vra temperatura intervenga in maniera ripetuta
durante l'utilizzo del boiler contattare un centro
®
assistenza Quick .
Durante la stagione fredda, nel caso in cui il
boiler non sia utilizzato, è consigliabile vuotare il
boiler agendo sulla leva della valvola (5). Questo
per evitare danni prodotti dal gelo.
IT
® sono dotati di bi-
