Eco&Eco-V-Benutzerhandbuch

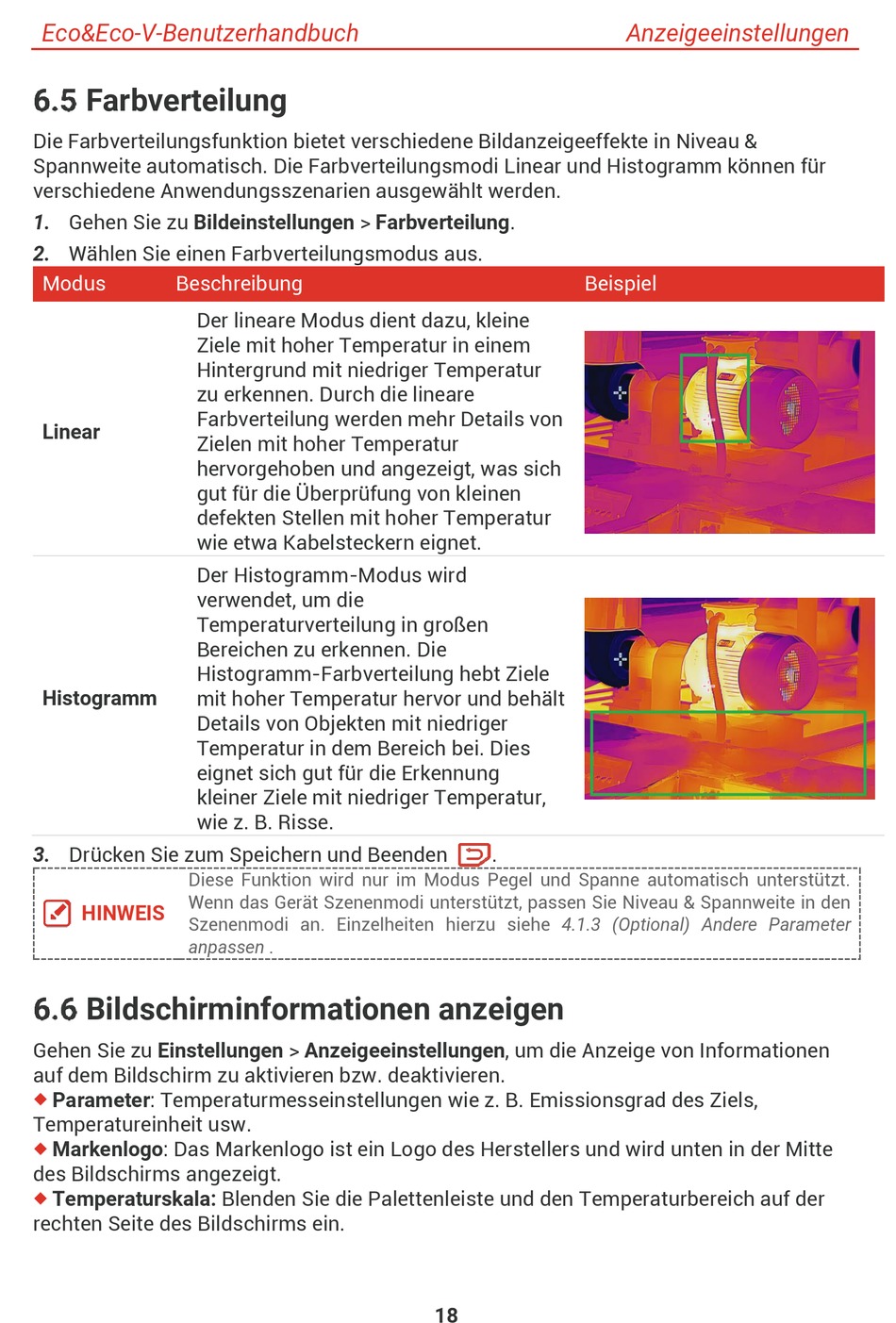

Farbverteilung
Die Farbverteilungsfunktion bietet verschiedene Bildanzeigeeffekte in Niveau &
Spannweite automatisch. Die Farbverteilungsmodi Linear und Histogramm kö nnen fü r
verschiedene Anwendungsszenarien ausgewä hlt werden.
1. Gehen Sie zu Bildeinstellungen > Farbverteilung.
2. Wä hlen Sie einen Farbverteilungsmodus aus.
Modus Beschreibung
Der lineare Modus dient dazu, kleine
Ziele mit hoher Temperatur in einem
Hintergrund mit niedriger Temperatur
zu erkennen. Durch die lineare
Farbverteilung werden mehr Details von
Linear
Zielen mit hoher Temperatur
hervorgehoben und angezeigt, was sich
gut fü r die Ü berprü fung von kleinen
defekten Stellen mit hoher Temperatur
wie etwa Kabelsteckern eignet.
Der Histogramm-Modus wird
verwendet, um die
Temperaturverteilung in groß en
Bereichen zu erkennen. Die
Histogramm-Farbverteilung hebt Ziele
Histogramm mit hoher Temperatur hervor und behä lt
Details von Objekten mit niedriger
Temperatur in dem Bereich bei. Dies
eignet sich gut fü r die Erkennung
kleiner Ziele mit niedriger Temperatur,
wie z. B. Risse.
3. Drü cken Sie zum Speichern und Beenden
Diese Funktion wird nur im Modus Pegel und Spanne automatisch unterstü tzt.
Wenn das Gerä t Szenenmodi unterstü tzt, passen Sie Niveau & Spannweite in den
HINWEIS
Szenenmodi an. Einzelheiten hierzu siehe 4.1.3 (Optional) Andere Parameter
anpassen .
Bildschirminformationen anzeigen
Gehen Sie zu Einstellungen > Anzeigeeinstellungen, um die Anzeige von Informationen
auf dem Bildschirm zu aktivieren bzw. deaktivieren.
Parameter: Temperaturmesseinstellungen wie z. B. Emissionsgrad des Ziels,

Temperatureinheit usw.
Markenlogo: Das Markenlogo ist ein Logo des Herstellers und wird unten in der Mitte

des Bildschirms angezeigt.
Temperaturskala: Blenden Sie die Palettenleiste und den Temperaturbereich auf der

rechten Seite des Bildschirms ein.
Beispiel
.
18
Anzeigeeinstellungen
