DE
TECHNISCHE DATEN EMPFÄNGER EL 702
Anzeige
Genauigkeit 2-stufig
Signaltöne (können ausgeschaltet werden)
Displaybeleuchtung
Stromversorgung

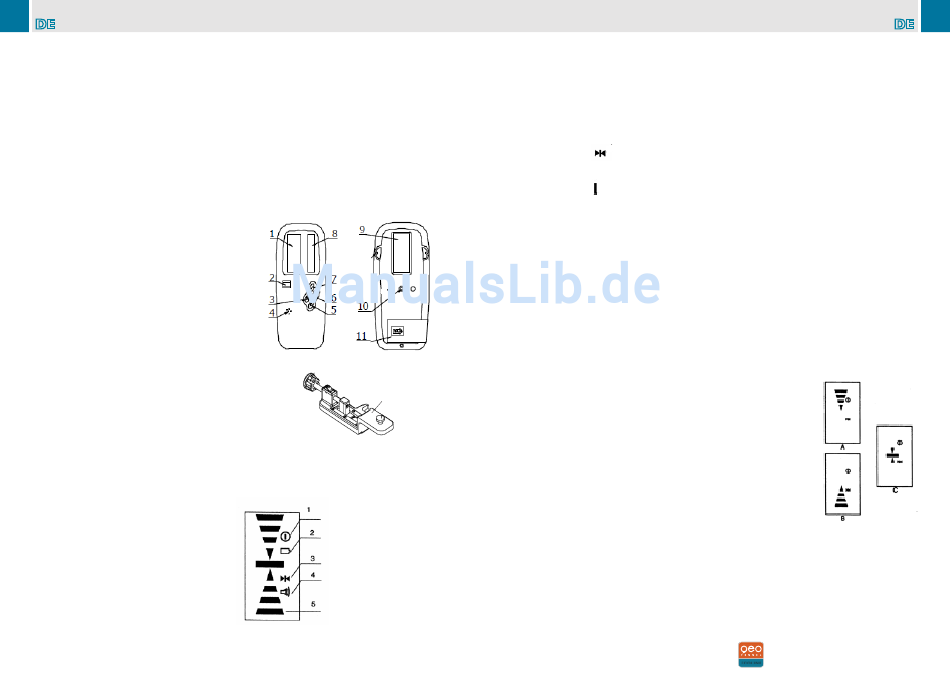

BEDIENELEMENTE
1. Display
2. Libelle
3. Genauigkeit grob / fein
4. Lautsprecher
5. AN/AUS-Schalter
6. Ton AN/AUS
7 . Beleuchtung AN/AUS
8. Empfangsfenster
9. Display
10. Gewinde für Halteklammer
11. Batteriefach
12. Halteklammer
DISPLAYANZEIGE
1. Empfänger AN/AUS
2. Batteriezustandsanzeige
3. Empfindlichkeitsindikator
4. Ton AN/AUS
5. Empfangsposition Laserstrahl
6
2 x LCD
± 2mm, ± 1mm
3
ja
1 x 9V Alkaline
12
GENAUIGKEITSEINSTELLUNG GROB/ FEIN
Der EL 702 ist mit zwei Genauigkeitsstufen ausgestattet. Zur Auswahl
Taste (3) drücken:
Genauigkeit grob: ± 2 mm
Displaysymbol:
Genauigkeit fein: ± 1 mm
Displaysymbol:
STROMVERSORGUNG
Batteriefachdeckel (11) öffnen. 1 x 9 V AA Batterie einlegen und dabei auf
korrekte Polarität achten.
Deckel schliessen. Zur Verlängerung der Lebensdauer der Batterie schaltet
sich der Empfänger nach ca. 5 Min. ohne Anwendung automatisch ab.
EINSCHALTEN
Taste (5) drücken.
Zum Empfangen des Laserstrahls den Empfänger
langsam auf und ab bewegen.
A. Empfänger nach unten bewegen
Akustisches Signal: schneller Piepton
Empfänger nach oben bewegen
B.
Akustisches Signal: langsamer Piepton
C. Korrekte Bezugshöhe
Akustisches Signal: Dauerton
A+B: Je mehr man sich der korrekten
Bezugshöhe (C) nähert, desto kürzer
werden die Pfeile.
HALTEKLAMMER FÜR NIVELLIERLATTE
Der Empfänger kann in Verbindung mit der Halteklammer an einer Nivellier-
latte oder anderen Gegenständen befestigt werden
