RF I/O SW...-4E(-BU)(-w/o|-2,2Ah) (SMA) (LBT)
Montage- und Anschlussanleitung / Funk-Universalsender
Mounting and wiring instructions / Wireless universal transmitter
Instructions de montage et de câblage / Emetteur universel sans fil
Istruzioni di montaggio e collegamento / Trasmettitore universale wireless
Instruções de montagem e instalação / Transmissor universal sem fio
Deutsch (Originalbetriebsanleitung)
Feldstärkemessgerät für Reichweitentest:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
SW917/SW922
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave ® -Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal übersehen wird. Der
Empfänger muss das sWave ® -Protokoll der steute-Module unterstüt-
zen. Bei jedem Schaltvorgang wird eine Sendung des Funkteils ausge-
löst. Das gilt auch, wenn mehrere Kanäle gleichzeitig aktiviert oder
deaktiviert werden. Bei jeder Sendung wird der aktuelle Wert der Bat-
teriespannung übertragen.
Batterie
Varianten mit Batterie im Lieferumfang:
Bezeichnung
RF I/O SW868-4E-2,2Ah
RF I/O SW868-4E-2,2Ah RS Components
RF I/O SW868-4E-2,2Ah LBT
RF I/O SW868-4E-2,2Ah SMA LBT
RF I/O SW915-4E-2,2Ah
RF I/O SW915-4E-2,2Ah LBT
RF I/O SW868-4E-BU-2,2Ah LBT
Enthalten ist eine Lithium-Batterie SL-760/S 3,6 V/2,2 Ah (AA).
Zum Wechseln der Batterie: siehe Abschnitt »Batteriewechsel«.
Varianten ohne Batterie im Lieferumfang:
Bezeichnung
RF I/O SW915-4E-w/o
RF I/O SW922-4E-w/o BATT LBT
RF I/O SW917-4E-w/o
Zum Einsetzen der Batterie: siehe Abschnitt »Batteriewechsel«.
Ersatzteil:
Bezeichnung
Lithium-Batterie SL-760 (3,6 V/2,2 Ah AA)
Artikel-Nr.
1190393
1221794
auf Anfrage
Artikel-Nr.
1359762
1459212
1413529
1235146
1362074
1346101
1415410
Artikel-Nr.
1432305
1423394
1284629
Artikel-Nr.
1351045
2 / 24
Statussignal
HINWEIS
- Wenn ein Jumper zur Einstellung des Statussig-
nals gesteckt ist, überschreibt dieser Jumper die
Einstellung des Empfängers.
- Soll die Einstellung des Statussignals des Emp-
fängers genutzt werden, muss der Jumper wie in
Abb. »Auslieferungszustand« gesetzt werden.
Das Gerät kann regelmäßig ein Statussignal übertragen, bei dem, un-
abhängig von einem Wechsel des Schaltzustands, der aktuelle Schalt-
zustand des Senders übertragen wird. Der Anwender kann das Status-
signal in unterschiedlichen Intervallen einstellen. Dafür gibt es
zwei Optionen:
1. sWave ® -Konfiguration:
- siehe Montage- und Anschlussanleitung des Empfängers.
2. Hardware-Jumper:
- Deckelschrauben mit einem Schraubendreher lösen.
Deckel abnehmen.
- Nach dem Öffnen wird auf der Leiterplatte ein Jumper sichtbar. Nun
kann die gewünschte Zeit gesteckt werden. Für die Auswertung des
Statussignals stehen bei steute spezielle Empfänger zur Verfügung.
- Deckel aufsetzen. Deckelschrauben festdrehen (0,45 Nm).
Es dürfen sich keine Fremdkörper im Dichtungsbereich befinden.

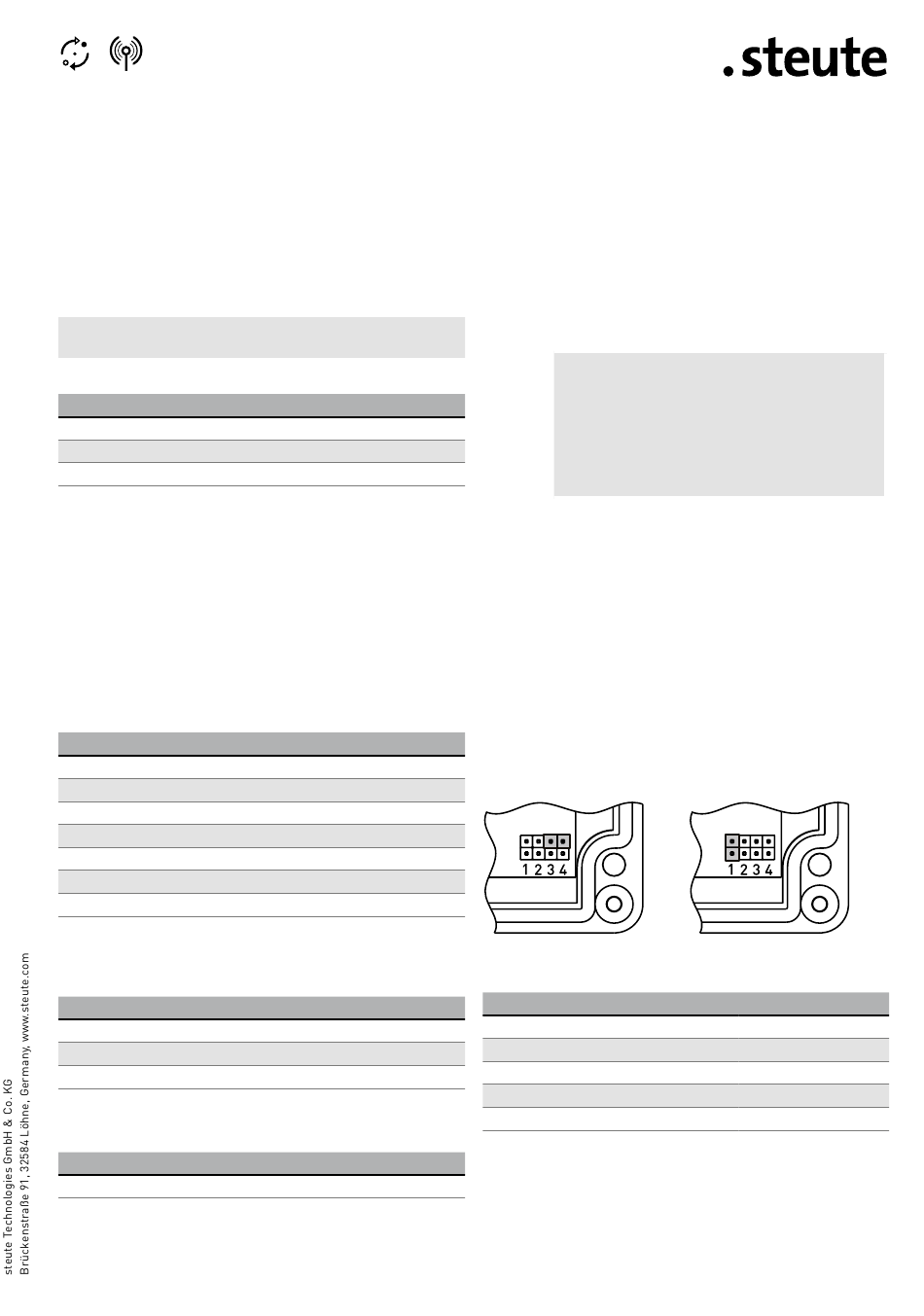

Auslieferungszustand:
Statussignal des Empfängers
Jumper
ohne Jumper oder 3 und 4
Position 1
Position 2
Position 3
Position 4
Wartung und Reinigung
.steute empfiehlt eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen: Gehäuse nur von außen reinigen.
Gerät gemäß IP-Schutzart reinigen. Zur Reinigung ein weiches
Tuch und Wasser oder milde Haushaltsreiniger verwenden.
Nicht mit Druckluft reinigen.
2. Funktion testen.
Beispiel Position 1:
10 s Statussignal
Intervall
kein Statussignal
10 s
100 s
1.000 s
10.000 s
