Thies CLIMA First Class Bedienungsanleitung Seite 14

6 Seriell-Synchrone Schnittstelle
Die Seriell-Synchrone Schnittstelle ist eine unidirektionale zwei Leiterschnittstelle. Wenn
keine Datenabfrage erfolgt, befindet sich der Windgeber im Ruhezustand (standby). Mit dem
ersten empfangenem Clock- Impuls wird der 10Bit Windrichtungs- Messwert plus Statusbits
in ein Schieberegister übernommen und das LSB an den Data- Ausgang gelegt. Parallel
dazu startet ein neuer Messvorgang.

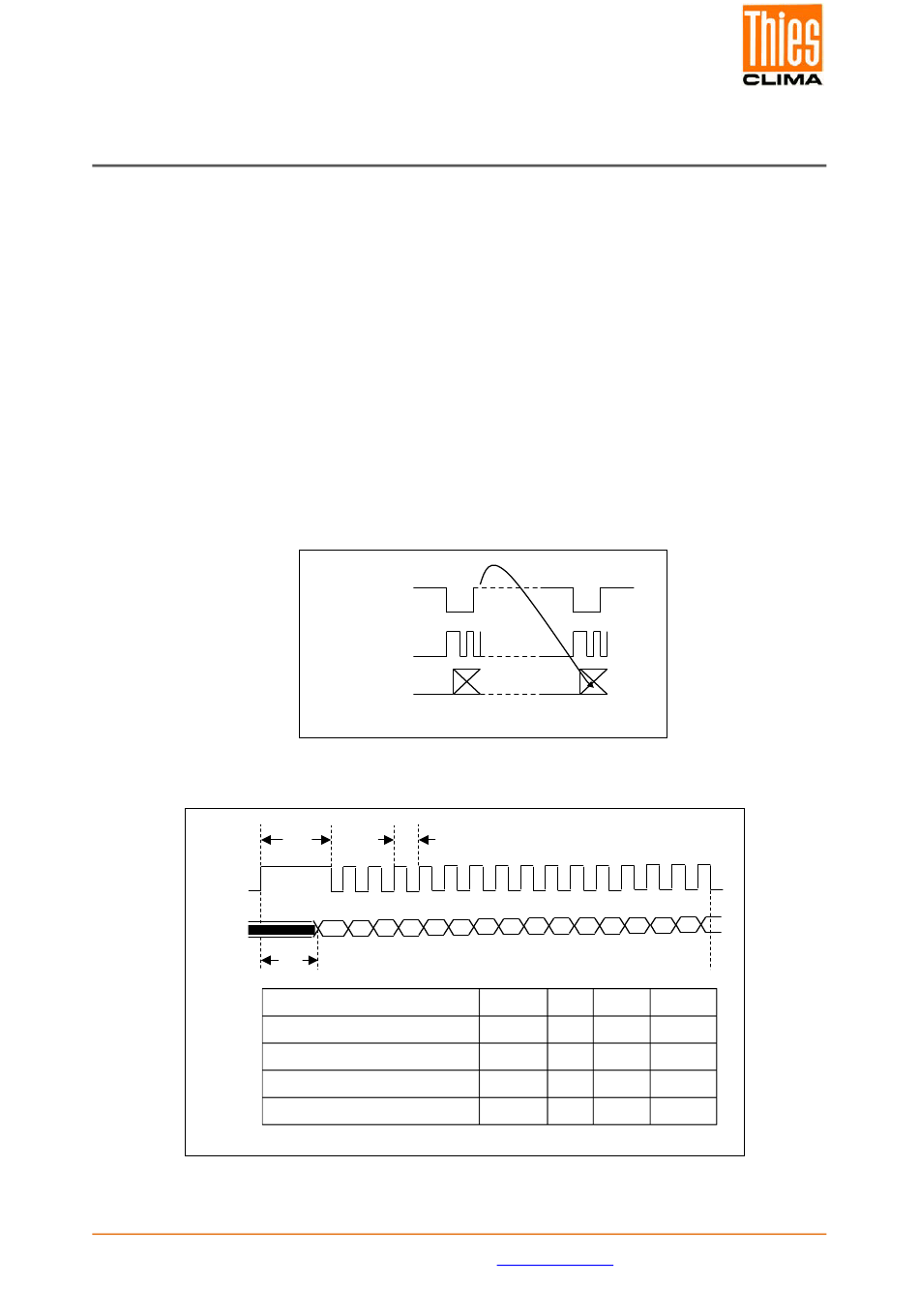

Nach 16 Clock- Impulsen ist der WR- Code plus Statusbits ausgegeben (siehe Abbildung 2).
Mit dem Kennungsbits erfolgt die Identifizierung als 10Bit Datenword und mit dem Paritätsbit
die Kontrolle auf Übertragungsfehler.
Die gleichzeitige Datenausgabe und das Starten eines Messvorganges hat zur Folge, dass
immer der zurückliegende Messwert ausgegeben wird (siehe Abbildung 1).
Die Parität wird über alle 16Bit gebildet. Paritätsbit = 1 wenn die Summe der Bit0 – Bit15
geradzahlig ist.
Clock
Data
Abbildung 2: Schnittstellenspezifikation "Seriell- Synchron"
© Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany
Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com
WR-Messung
Clock
Data
Abbildung 1: WR- Übertragung
ts tc
tw
LSB
Parameter
Startimpuls (1. Clock-Impuls)
Wandlerzeit bis Messwert steht
Clock Impulslänge
Messwert-Abfragerate
16 Bit
Symbol Min Max Einheit
ts 2 10 ms
tw - 1,5 ms
tc 0,2 10 ms
f - 30 Hz
·www.thiesclima.com
MSB
020743/08/21
Seite 14 von 28
