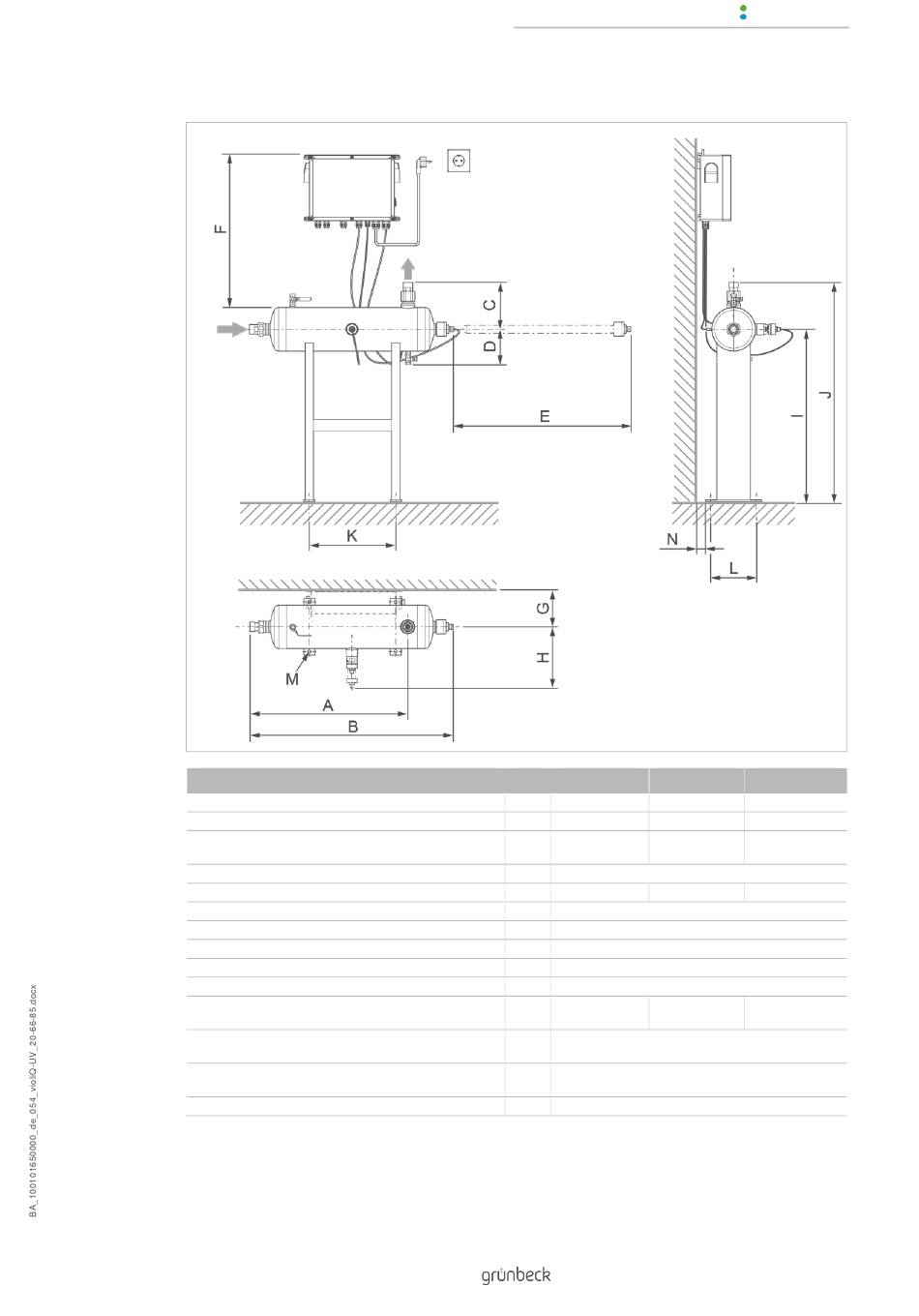

Platzbedarf und Einbauabmessungen (mit Bodengestell)
Maße und Gewichte
A
Einbaulänge mit Verschraubung
B
Gesamtlänge mit Verschraubung
C
Bauhöhe über Mitte Anschluss mit
Verschraubung
D
Bauhöhe unter Mitte Anschluss
E
Freiraum rechts von Anlage für Strahlerwechsel
F
Freiraum über Anlage
G
Wandabstand Mitte Anschluss
H
Freiraum für UV-Sensorwechsel
I
Bauhöhe Mitte Anlage mit Bodengestell
J
Bauhöhe mit Verschraubung mit Bodengestell
K
Lochabstand zur Befestigung Bodengestell,
Breite
L
Lochabstand zur Befestigung Bodengestell,
Tiefe
M Bohrungsdurchmesser zur Befestigung
Bodengestell
N
Wandabstand Bodengestell
violiQ:UV20
violiQ:UV66
mm
560
960
mm
795
1185
mm
165
181
mm
130
mm
560
950
≥ 350
mm
≥ 125
mm
≥ 300
mm
mm
610
mm
791
mm
306
550
mm
180
mm
Ø 12
≥ 30
mm
Installation
violiQ:UV85
1212
1430
181
1200
800
23 | 68
