blum SERVO-DRIVE Montageanleitung Seite 38

SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM –
Generelle Informationen

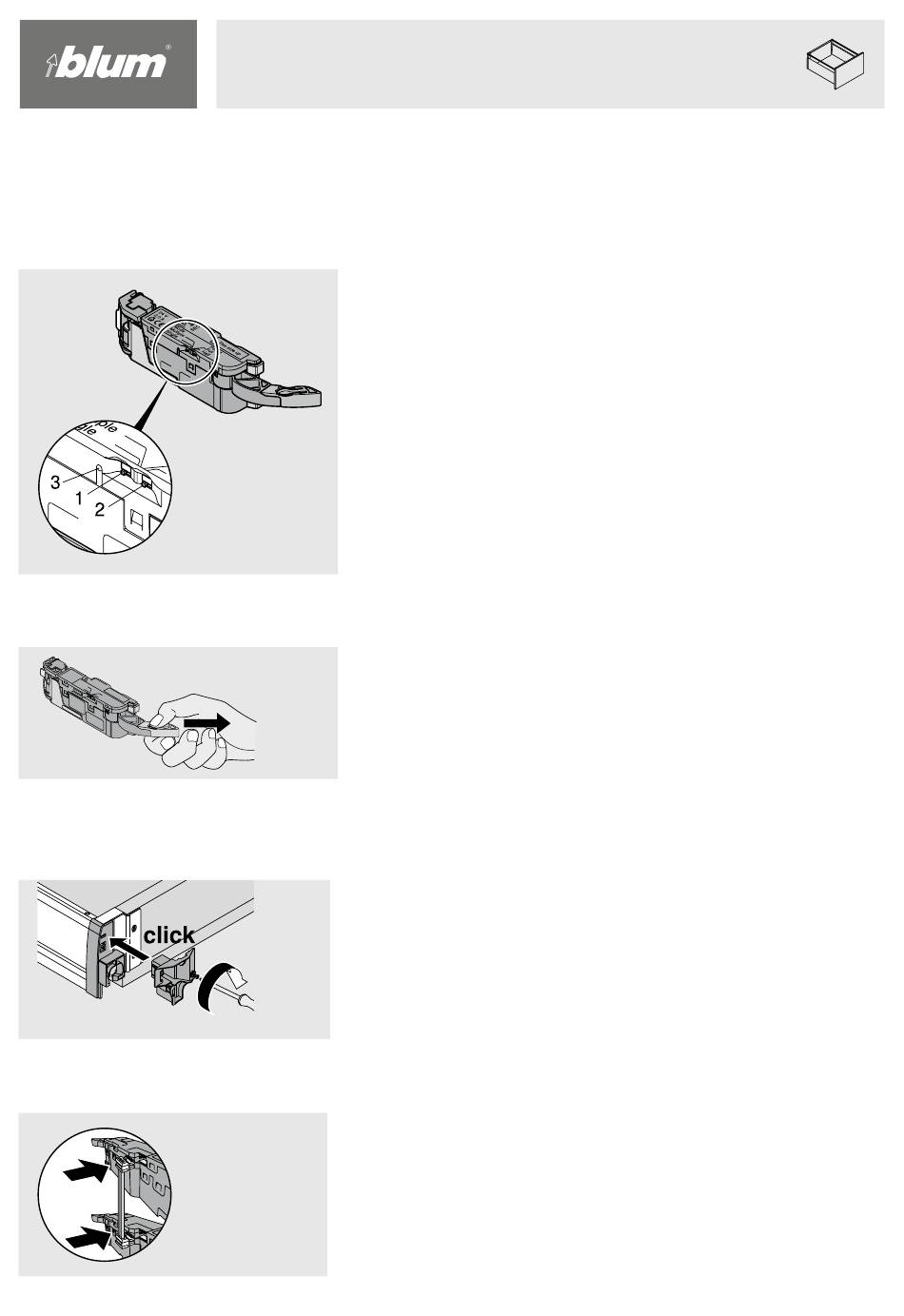

Wahlschalter Antriebseinheit
Hebelverlängerung
Hebelführung
Synchronisationskabel
38
Weitere Info unter: https://www.lignoshop.de
Wahlschalter Mode (1)
Single: nur eine Antriebseinheit fährt aus (Standardeinstel-
lung)
Multiple: die auf „Multiple" eingestellten Antriebseinheiten
fahren aus
Wahlschalter Power (2)
Full: Standardeinstellung
Half: für kurze Nennlängen (270–300 mm)
Betriebsanzeige (LED) (3)
Bei einer Korpusbreite von 275-320 mm in Kombination mit
einer Stahl rückwand und bis zu einer Korpusbreite von
300 mm in Kombination mit einer Holzrückwand muss die
Hebelverlängerung demontiert werden.
Die Hebelführung muss bei einer Korpusbreite von
275–320 mm in Kombination mit einer Holzrückwand
aufgesteckt und an ge schraubt werden.
Zwei Antriebseinheiten, die gleichzeitig auswerfen sollen,
müssen über das Synchronisa tions kabel verbunden werden.
