5.

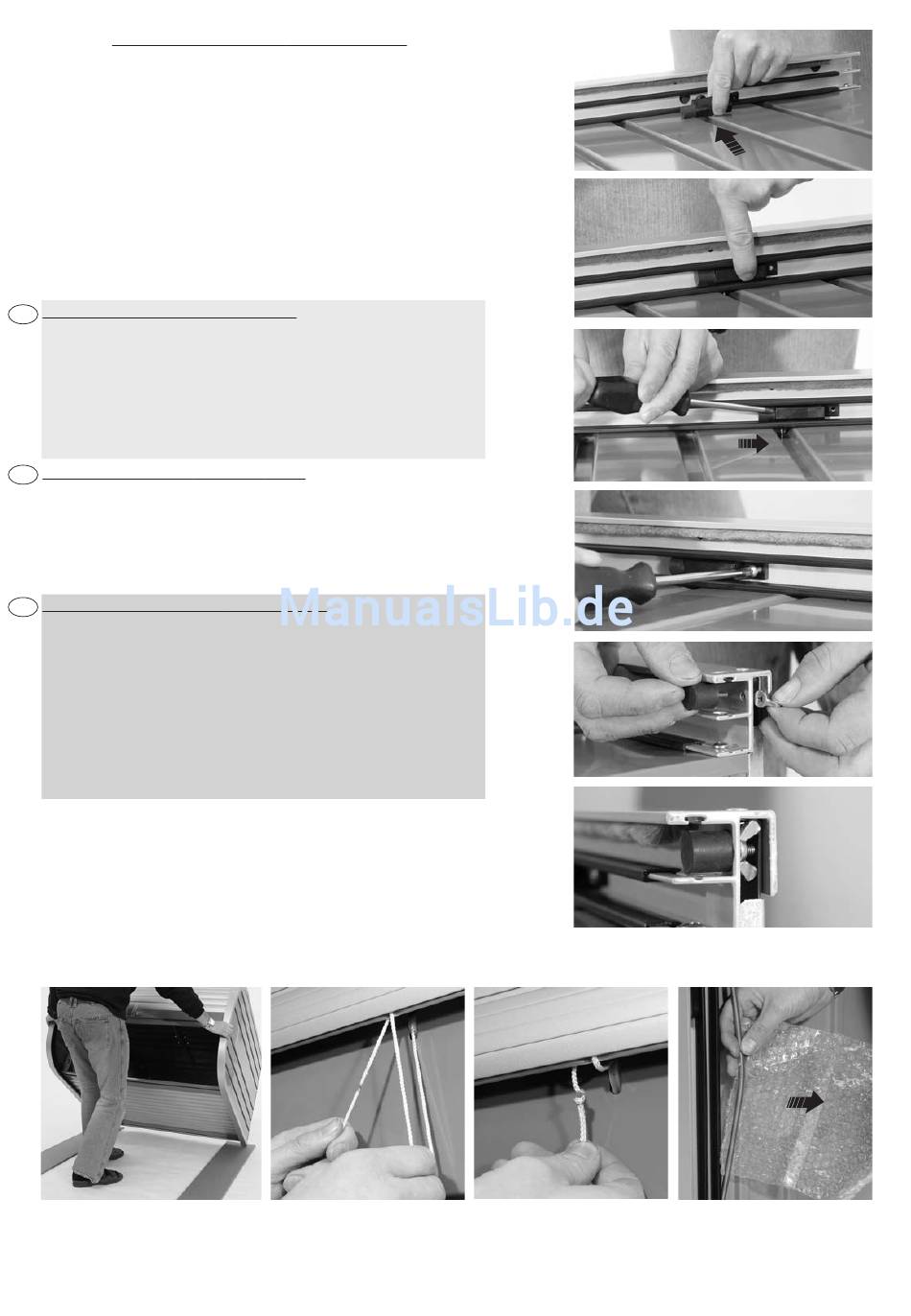

Montage der hinteren Rolladen-Stopper:
Die beiden Gummi-Stopper werden an der inne-
ren Führungsnut wie abgebildet eingesteckt und
kraftvoll bis zum Anschlag nach unten gedrückt. Zur
Sicherung werden die Stopper mit je einer Niro-
Blechschraube am Aluminiumprofilbogen festgeschraubt.
Die beiden zylindrischen Stopper werden wie dargestellt an
der äußeren Führungsnut in Bodennähe mit je einer
Flügelmutter befestigt. Ziehen Sie die Flügelmuttern fest an.
Jetzt stellen Sie Ihren „StoreMax 120" wieder auf. Er ist in ver-
schlossenem Zustand. An der Rückseite fädeln Sie nun die
weiße Nylonschnur wie dargestellt durch die Bohrung der
hintersten Lamelle durch und machen an der rot markierten
Stelle einen festen Knoten.
Assembly of the back roller shutter-stopper:
GB
Put both rubber-stoppers onto the inner grooves as pictured and push
them down as far as they go in. As a safeguard, tightly screw the stoppers
into the arched aluminium section using one stainless steel screw for
each.
Put both of the cylindric stoppers onto the outer grooves as pictured and
fix them with the wingnuts. Now stand the "StoreMax 120" up once more.
It should be in a closed position.
On the back side, now thread the white nylon string through the hole of
the slat furthest back and make a tight knot on the place marked in red.
Montage des arrêts arrières du volet roulant:
F
Les deux arrêts en gomme sont emboîtés dans la rainure interne (voir
photo), exercez une pression vers le bas jusqu'au butoir. Pour sécurité les
deux arrêts seront fixés par une vis inoxydable au profil en aluminium.
Les deux arrêts cylindrique seront emboîtés dans la rainure externe avec
ecrou a oreilles. Maintenant relevez votre « StoreMax 120 ». Il est fermé.
Enfilez la ficelle en nylon à travers le trou de la dernière lamelle comme
représenté et faites un nœud à l'endroit marqué en rouge.
Aanbrengen van de achterste roldeur-stoppers:
NL
De beide veer-stoppers worden in de binnenste geleiderail gestoken zoals
afgebeeld en stevig tot de aanslag naar beneden gedrukt. Om ze te
zekeren worden beide stoppers met een rvs schroef aan het aluminium
boogprofiel vastgeschroefd.
De beide gummi-stoppers worden, zoals afgebeeld, in de buitenste gelei-
derail gestoken en ook stevig tot de aanslag naar beneden gedrukt. Ook
deze stoppers worden met een rvs schroef aan het aluminium profiel
vastgezet.
Nu zet u de StoreMax weer overeind. Hij is in gesloten toestand.
Aan de achterkant haalt u het witte nylon koord, zoals afgebeeld, door
het gat in de achterste lamel u legt er op de rood gemarkeerde plaats
een stevige knoop in.
7.
8.
Bitte entfernen!
Please remove!
Enlever, s.v.b.!
9.
1.
2.
3.
4.
5.
6.
10.
9
