2.4. BILDSCHIRM

2.4.1. VORSTELLUNG

Dieser beleuchtete TFT mit 320 x 240 Pixeln (1/4 VGA) zeigt die zu den Kurven gehörenden Messwerte, die Parameter des Geräts,
die Auswahl der Kurven, die Momentanwerte der Signale und die Auswahl des Typs der Messung an. Beim Einschalten des Geräts
wird automatisch der Bildschirm Wellenformen angezeigt. Die Informationen zu diesem Bildschirm sind im Kapitel §7 beschrieben.
Anzeige des Modus.
Bildschirm des aktiven Modus.
Funktionstasten.
Die Auswahl der Ausschaltfunktion der Bildschirmanzeige wird vom Benutzer im Anzeigemenü des Konfigurationsmodus fest-
gelegt (siehe § 4.4.3).

2.4.2. SYMBOLE DER FUNKTIONSTASTEN

Die Anzeige verwendet die folgenden Symbole für die gelben Funktionstasten:
Symbol Bezeichnung
V Modus Phasenspannung.
A
Modus Phasenstrom.
S Modus Leistung.
U Modus verkettete Spannung.
var
Zerlegung der Blindwerte.
FK Auswahl der K-Faktor-Koeffizienten.
%f-%r
Wahl der Oberschwingungsgehalt-Bezüge der
Phasen (nur bei C.A 8333).
CF
Anzeige der Scheitelfaktoren und Kurven.
RMS Anzeige der RMS-Werte und Kurven.
PEAK Anzeige der PEAK-Werte und Kurven.
THD
A n z e i g e d e r g e s a m t e n h a r m o n i s c h e n
Verzerrungen und der Kurven.
PF... Anzeige des PF, cosΦ (DPF), tanΦ und Φ.
W... Anzeige der Leistungen und abgeleiteten Größen
(PF, cosΦ, DPF, tanΦ und Φ
Wh... Anzeige der Energiezähler.
Energieberechnung aktiviert/deaktiviert.
Heranzoomen.
Herauszoomen.
Helligkeitstellung.
Farbwahl für die Messkanäle.
Ausschaltfunktion der Bildschirmanzeige.

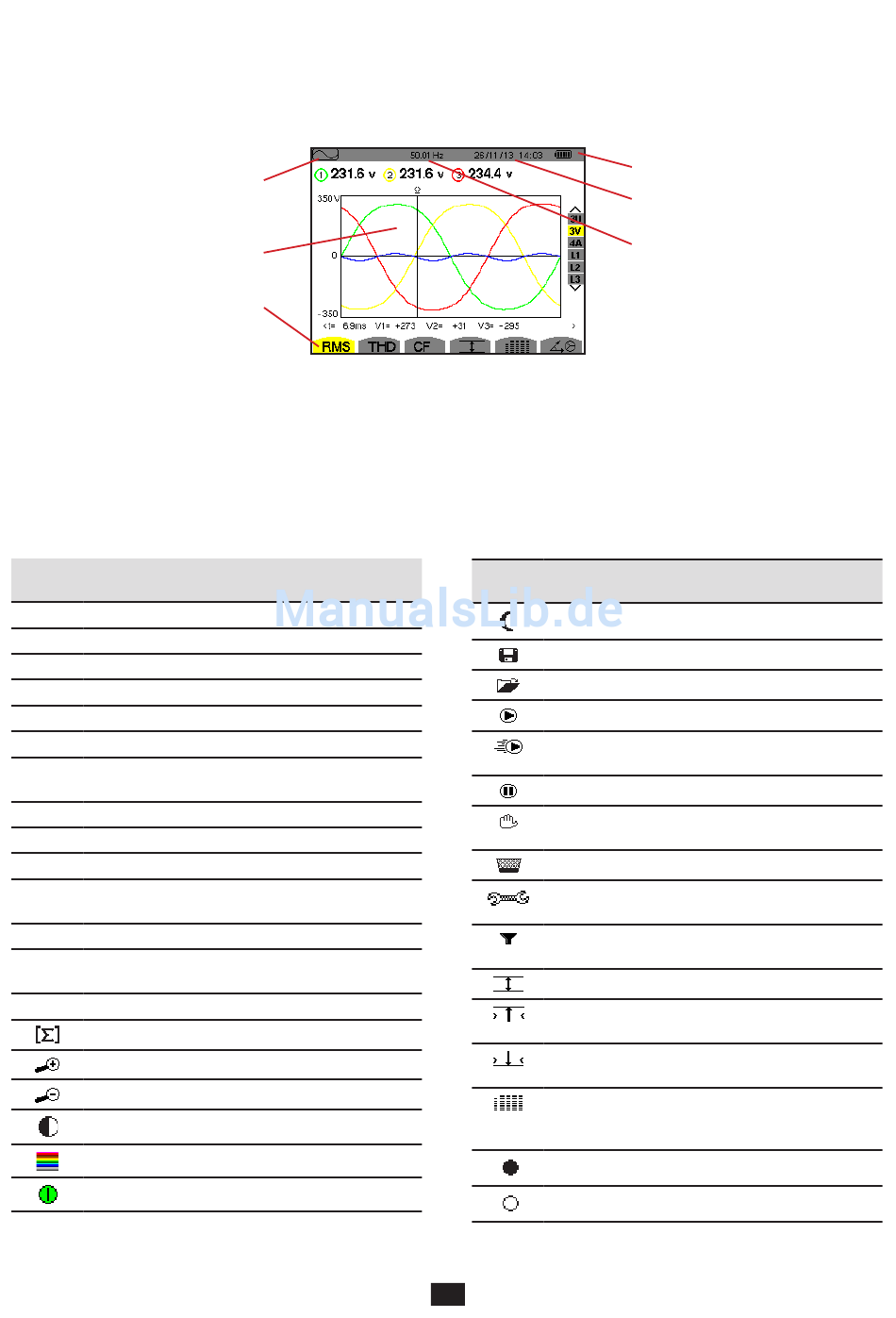

Abbildung 3: Beispiel einer Bildschirmanzeige
).
VA
9
Ladezustand des Akkus.
Datum und Uhrzeit.
Frequenz, berechnet über eine
Sekunde.
Symbol Bezeichnung
Anzeige im Nacht-Modus.
Programmierungsverfahren einer Aufzeichnung.
Abrufverfahren einer Aufzeichnung.
Start einer Aufzeichnung.
Express-Programmierung und Start einer
Aufzeichnung.
Aussetzen einer Aufzeichnung.
Aufforderung zur Beendigung der laufenden
Funktion.
Papierkorb für gelöschte Elemente.
Schnellzugriff auf die Parametrierung der
Aufzeichnung.
Anzeigefilterauswahl der Transientenliste aktivie-
ren oder sperren (nur bei C.A 8333).
Anzeige der Mittelwerte und ihrer Extremwerte.
Cursor wird auf den ersten maximalen Wert der
angezeigten Messung verschoben.
Cursor wird auf den ersten minimalen Wert der
angezeigten Messung verschoben.
Gleichzeitige Anzeige sämtlicher Spannungs-
und Strommessungen (RMS, DC, THD, CF, PST,
FHL, KF).
Alle Items auswählen.
Alle Items abwählen.
