Des Weitern findet sich im Schaltbild als wichtiges
Bedienelement der Systemtaster S2, der zur Ent-
störung mit dem Abblockkondensator C10 verse-
hen ist. Zur Peripherie des Mikrocontrollers gehört
außerdem die Duo-LED DS1, die zusammen mit den
Widerständen R1 und R2 verschiedene Betriebs-
zustände signalisiert, beispielsweise während der
Inbetriebnahme, bei der Anmeldung an die Zentrale
oder beim Senden an Verknüpfungspartner. Die LED
signalisiert Zustände durch die Farben Rot und/oder
Grün.

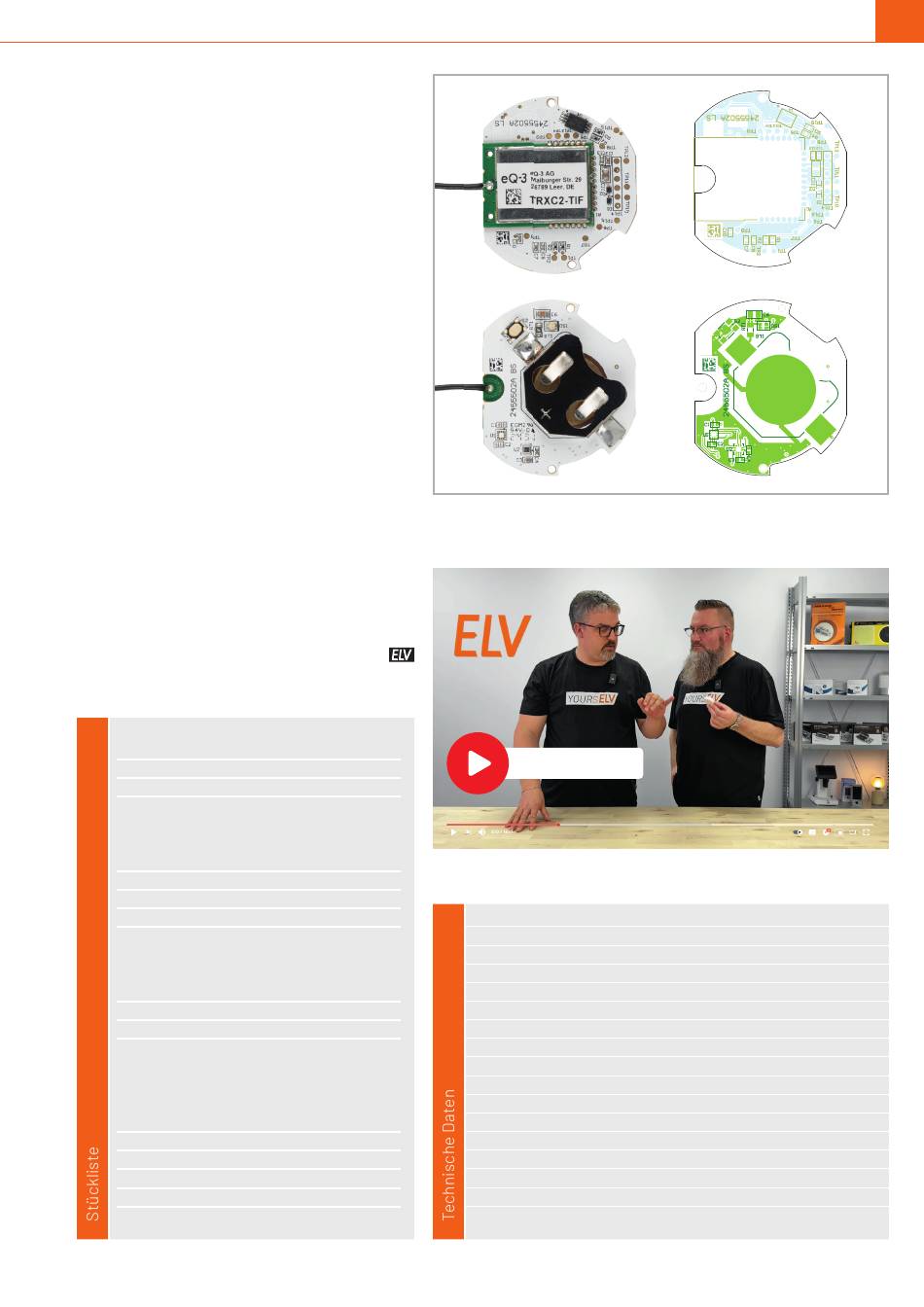

In
Bild 19
sind die Platinenfotos und die Bestückungs-
drucke des ELV-SH-CAP zu sehen.
Fazit
Der neue ELV Smart Home Luftdrucksensor Kom-
pakt ELV-SH-CAP ist klein, präzise und misst neben
dem Luftdruck auch die Temperatur.
Reagieren Sie rechtzeitig auf Wetteränderungen:
Stecken Sie den Schirm ein, ziehen Sie den Frie-
sennerz an (schöne Grüße aus Ostfriesland) oder
tragen Sie endlich wieder die luftigen Sandalen.
Lüften, Luft befeuchten, heizen, Jalousien oder
Rollläden hoch- oder runterfahren? Lassen Sie den
Sensor in Kombination mit anderen smarten Akto-
ren für sich arbeiten.
Der Luftdrucksensor ELV-SH-CAP ist flexibel ein-
setzbar, kostengünstig und einfach zu montieren.
Nur eines vermag auch der kleine HELVer nicht: das
Wetter zu ändern.
Widerstände:
56 Ω/SMD/0402
180 Ω/SMD/0402
1,8 kΩ/SMD/0402
PTC/0,5 A/6 V/SMD
Kondensatoren:
22 pF/50 V/SMD/0402
100 pF/50 V/SMD/0402
1 nF/50 V/SMD/0402
100 nF/16 V/SMD/0402
10 µF/16 V/SMD/0805
Halbleiter:
BMP581/SMD
M24M01-DF DW 6 T G/TSSOP-8
PESD3V3S1UB/SMD
Duo-LED/rot/grün/SMD
Sonstiges:
Taster mit 0,9-mm-Tastknopf, 1x ein,
SMD, 2,5 mm Höhe
Batteriehalter für 1x R2020–R2032, SMD BT1
TRXC2-TIF eQ-3
Gehäuseoberteil, bedruckt (Laser)
Gehäuseunterteil, bedruckt (Laser)
Lithium-Knopfzelle, CR2032
Bild 19: Platinenfotos und Bestückungsdrucke des ELV-SH-CAP
R2
R1
R3, R4
RT1
C13
C8
C10
C3, C4, C7, C12
Geräte-Kurzbezeichnung:
C6, C11
Versorgungsspannung:
Stromaufnahme:
Batterielebensdauer:
U2
Umgebungstemperatur:
U4
Messbereich Temperatur:
D1, D2
Messbereich Luftdruck:
DS1
Funk-Frequenzband:
Max. Funk-Sendeleistung:
Empfängerkategorie:
Typ. Funk-Freifeldreichweite:
S2
Duty Cycle:
Schutzart:
A1
Sensortoleranz Temperatur:
Sensortoleranz Luftdruck:
Abmessung (Ø x T):
Gewicht (inkl. Batterie):
Bau- und Bedienungsanleitung
Mehr in unserem Video
868,0–868,6 MHz/869,4–869,65 MHz
9
ELV-SH-CAP
1x 3 V/CR2032
40 mA max.
2 Jahre (typ.)
5–35 °C
-10 bis +60 °C
300–1250 hPa
10 dBm
SRD category 2
130 m
< 1 % pro h/< 1 % pro h
IP20
± 0,5 °C (0–60 °C)
± 30 Pa
43 x 12 mm
18 g
www.elv.com
