PCE Instruments PCE-DPD-F1 Bedienungsanleitung Seite 39

2.5 Modul PCE-DPD/MB
Das Modul PCE-DPD/MB verfügt über einen isolier-
ten RS-485 Modbus RTU-Ausgang, der auf Zählern
installiert werden kann.
Das Modul implementiert die Funktion 4 (Read In-
put Registers) des Modbus RTU-Protokolls, um auf
die Register des Geräts zuzugreifen (Anzeigewerte,
Alarmstatus, Speicher für Maximum und Mini-Mum
usw.).Konfiguration über die frontseitige , über die
Menüeinträge „Opt.1", „Opt.2" oder „Opt.3", je nach
Steckplatz, auf dem das Modul installiert ist. Die
PCE-DPD/MB-Module können bereits in einen
Schaltschrankzähler eingebaut oder als eigenstän-
diges Modul geliefert werden. Der Einbau erfordert
keine Lötarbeiten oder spezielle Konfiguration.

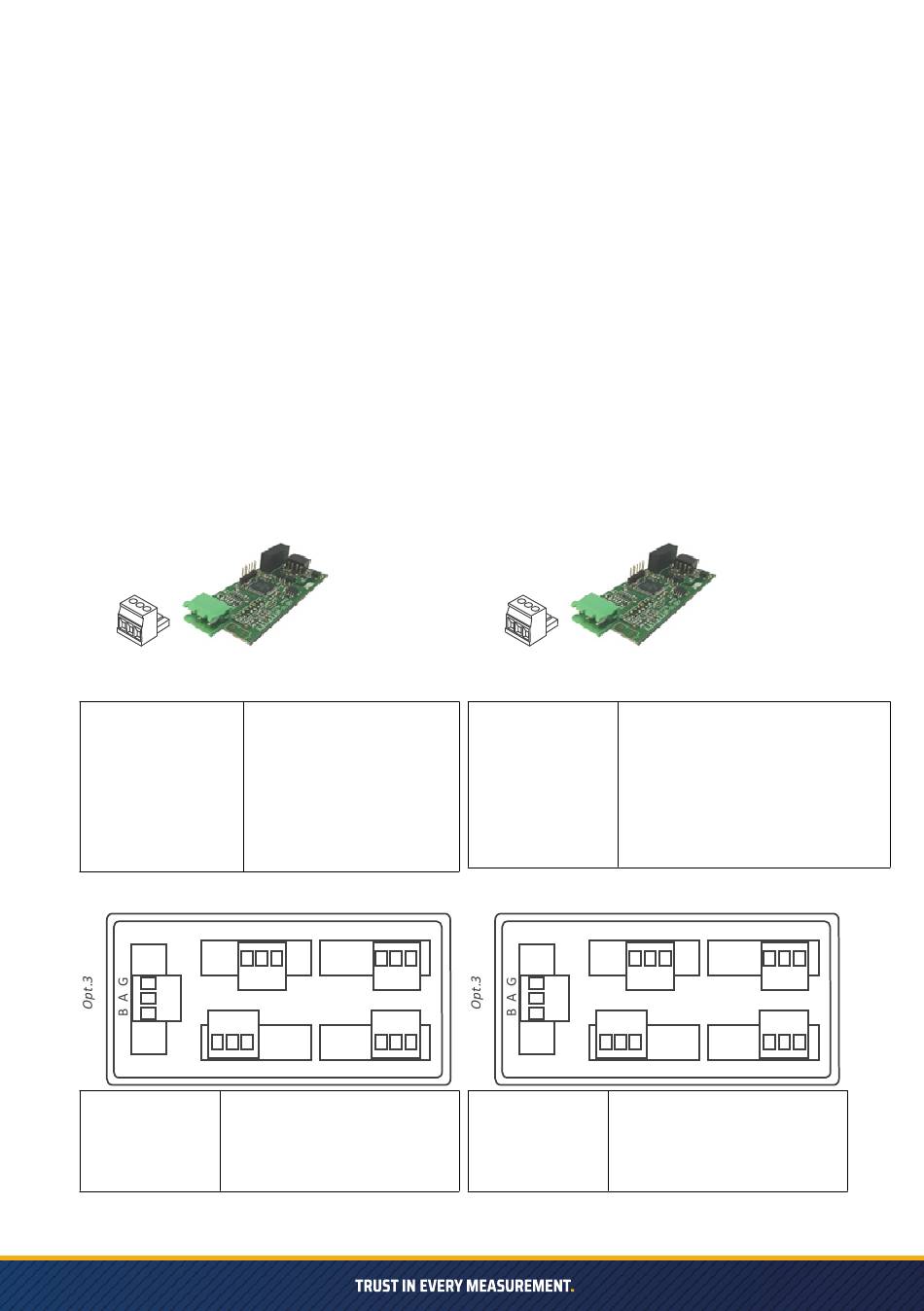

Abb. 20 - Detail der Modbus-RTU-Kommunikation
Modul
Protokoll Modbus RTU
Art der Bus RS-485, up to 57.6 Kbps
Isolierung 1000 Vdc
Typ des Terminals steckbare Schraubklemme,
Raster 5.08 mm
Einbau erlaubt bei Opt.1, Opt.2, Opt.3
Opt.1
B A G
Signal
B Signal B (Bus RS-485)
A Signal A (Bus RS-485)
G GND
Abbildung 21 - Anschlüsse für Modbus RTU-Ausgang Abbildung 23 - Anschlüsse für den RS-485-Ausgang
2.6 Baustein PCE-DPD/485
Das Modul PCE-DPD/485 bietet 1 isolierten RS-
485-ASCIIAusgang zur Installation auf Zählern.
Das Protokoll implementiert eine MASTER / , die mit
bis zu 31 Slave-Modulen adressierbar ist. Der Slave-
Modus ermöglicht den Zugriff auf die Register des
Geräts (Anzeigewerte, Alarmzustände, Speicher für
Höchst- und Tiefstwerte usw.).
Es ermöglicht die Wiederholung der Ablesung an
entfernte großformatige Zähler, Schalttafelzähler
und SPS. Konfiguration über die Fronttastatur
durch die Menüeinträge ‚Opt.1', ‚Opt.2' oder ‚Opt.3',
je nach Steckplatz, auf dem das Modul installiert ist.
Die PCE-DPD/485-Module können bereits in einen
Schaltschrankzähler eingebaut oder als eigenstän-
diges Modul geliefert werden. Der Einbau erfordert
keine Lötarbeiten oder spezielle Konfiguration.
Abb. 22 - Detail der RS-485-Kommunikation
Modul
Protokoll
Art der Bus
Isolierung
Typ des Terminals
Einbau erlaubt bei
Opt.2
B A G
Power
B
A
G
ASCII
RS-485, up to 57.6 Kbps
1000 Vdc
steckbare Schraubklemme,
Raster 5.08 mm
Opt.1, Opt.2, Opt.3
Opt.1 Opt.2
B A G
B A G
Signal Power
Signal B (Bus RS-485)
Signal A (Bus RS-485)
GND
39
