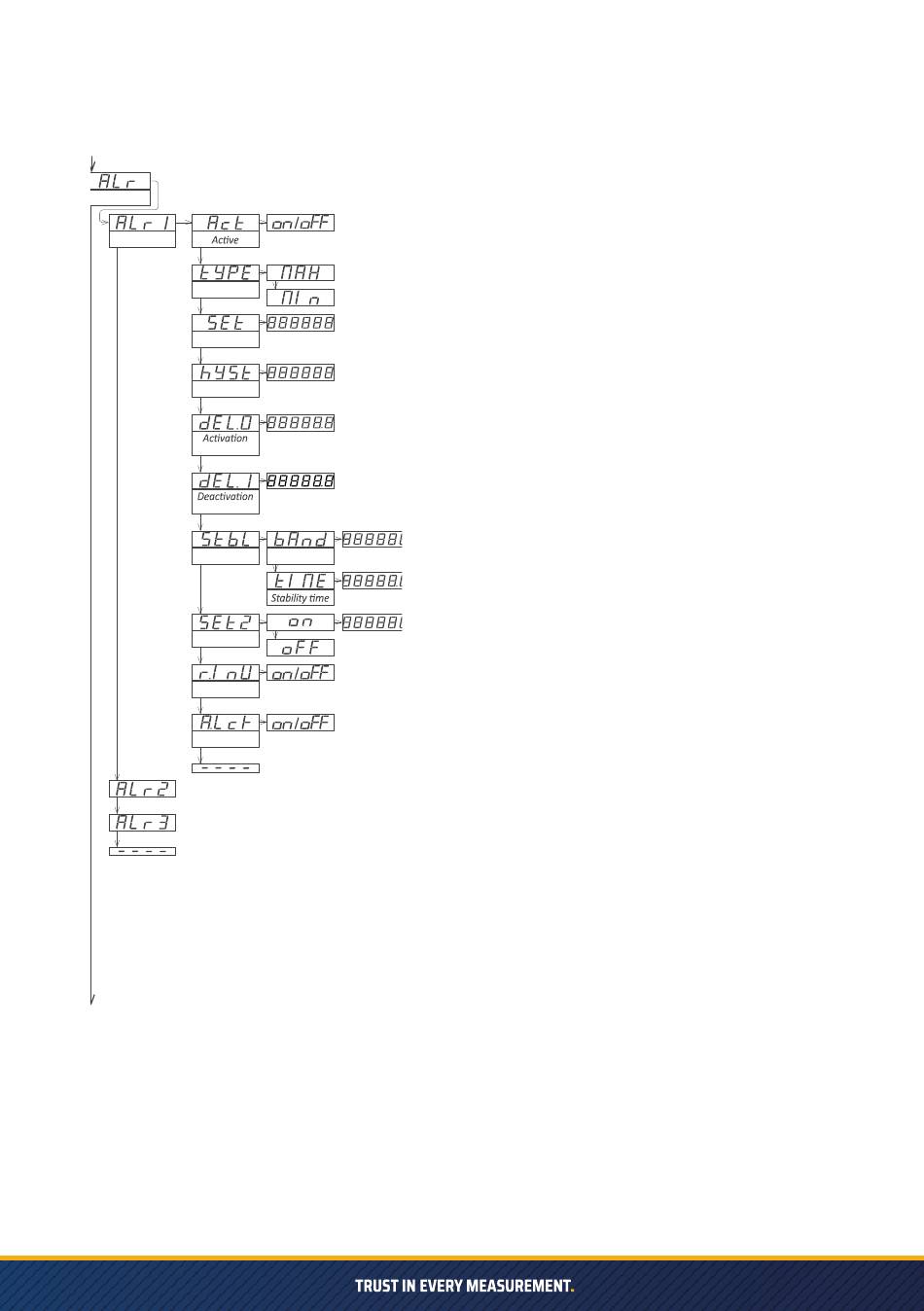

1.13.9 Konfiguration des Alarms
Alarms
Alarm 1
Type of alarm
Setpoint
Hysteresis
delay
delay
Stability
Setpoint 2
Inverted relay
Locked alarm
»
Um mit „fenstergesteuerten Alarmen" zu arbeiten, stellen Sie „Sollwert 2" („SEt2") auf „ein" und kon-
figurieren Sie den Wert für zweiten Sollwert. Der zweite Sollwert muss immer höher sein als der erste
Sollwert.
»
Bei dem Parameter „Invertiertes Relais" („r.Inv") konfigurieren Sie „on", um die Aktivierung des Relais
zu invertieren. Das Relais ist inaktiv, wenn der Alarm aktiv ist, und das Relais ist aktiv, wenn der Alarm
inaktiv ist.
»
Beim Parameter „Gesperrter Alarm" („A.Lck") „on" einstellen, um die automatische Alarmdeaktivierung
zu blockieren. Die Deaktivierung des Alarms muss manuell durch Drücken der Taste „LE" (←) auf der
Vorderseite (siehe Abschnitt 1.13.12) oder der hinteren Steuerung (siehe Abschnitt 1.13.11) erfolgen.
Die Alarme 1, 2 und 3 werden im Menü ‚ALr1', ‚ALr2' oder
‚ALr3' konfiguriert. Siehe Abschnitt 1.13.8 für weitere Infor-
mationen. Beim Parameter „Aktiv" („Act") wählen Sie „on".
»
Wählen Sie beim Parameter „Art des Alarms" („TypE")
„MAX" für Maximalalarm (wird aktiviert, wenn der Mess-
wert höher als der Sollwert ist) oder „MIn" für Minimal-
alarm (wird aktiviert, wenn der Messwert niedriger als der
Sollwert ist).
»
Beim Parameter „Sollwert" („SEt") den Alarmaktivie-
rungspunkt konfigurieren. Der Wert ist über das Menü
„Schnellzugriff" zugänglich (siehe Abschnitt 1.13.13).
»
Bei dem Parameter „Hysterese" („hySt") wählen
Sie den Hysteresewert. Die Hysterese gilt für die
Alarmdeaktivierung. Der Alarm ird deaktiviert, wenn der
Messwert über dem Sollwert plus dem Hysteresewert
liegt. Die Hysterese verhindert das Schalten des Relais
bei Signalschwankungen in der Nähe des Sollwerts.
»
Beim Parameter „Aktivierungsverzögerung" („dEL.0")
konfigurieren Sie die Verzögerung, die vor der Aktivie-
Stability band
rung des Alarms gelten soll. Die Verzögerung beginnt zu
zählen, sobald der Sollwert erreicht ist. Wert von 0,0 bis
99,9 Sekunden.
»
Beim Parameter „Deaktivierungsverzögerung" („dEL.1")
konfigurieren Sie die Verzögerung, die vor der Deaktivie-
rung des Alarms gelten soll. Die Verzögerung beginnt zu
zählen, sobald der Sollwert plus Hysteresewert erreicht
ist. Wert von 0,0 bis 99,9 Sekunden.
»
Beim Parameter „Stabilität" („StbL") konfigurieren Sie
die Bedingungen für die Erkennung der Stabilität des
Signals und die Aktivierung des Alarms. Der Wert „0"
bei„Stabilitätsband" oder bei „Stabilitätszeit" deaktiviert
die Stabilitätskontrolle des Alarms.
»
Beim Parameter „Stabilitätsband" („bAnd") konfigurieren
Sie die Anzahl der Zählungen, um die sich der Messwert
ändern kann, ohne als stabil zu gelten. Werte von 0 bis
999999. Standardwert ist 10.
»
Beim Parameter „Stabilitätszeit" („tIME") konfigurieren
Sie die Zeit in Zehntelsek., die der Messwert innerhalb
des „Stabilitätsbereichs" liegen muss, um als stabil zu
gelten. Werte von 0,0 bis 99999,9. Standardwert ist 0,0.
