2. AUSGANGS- UND STEUERMODULE
2.1 Modul PCE-DPD/R
Das PCE-DPD/R Modul bietet 1 Relaisausgang zur
Installation auf Zählern, bis zu einem Maximum von
3 Relais
Ausgänge im selben Messgerät. Die Konfiguration
erfolgt ber die auf der Vorderseite des Geräts und
über das Menü „Alarme" des jeweiligen Geräts. Für
weitere Informationen siehe die
Abschnitt ‚Alarm' im Benutzerhandbuch. Relais mit 3
Kontakten (gemeinsam, , Schließer), die bis zu 250V
@8A schalten. Die R-Module können bereits in einen
Schaltschrankzähler eingebaut oder als eigenstän-
diges Modul geliefert werden. Der Einbau erfordert
keine Lötarbeiten oder spezielle Konfiguration.

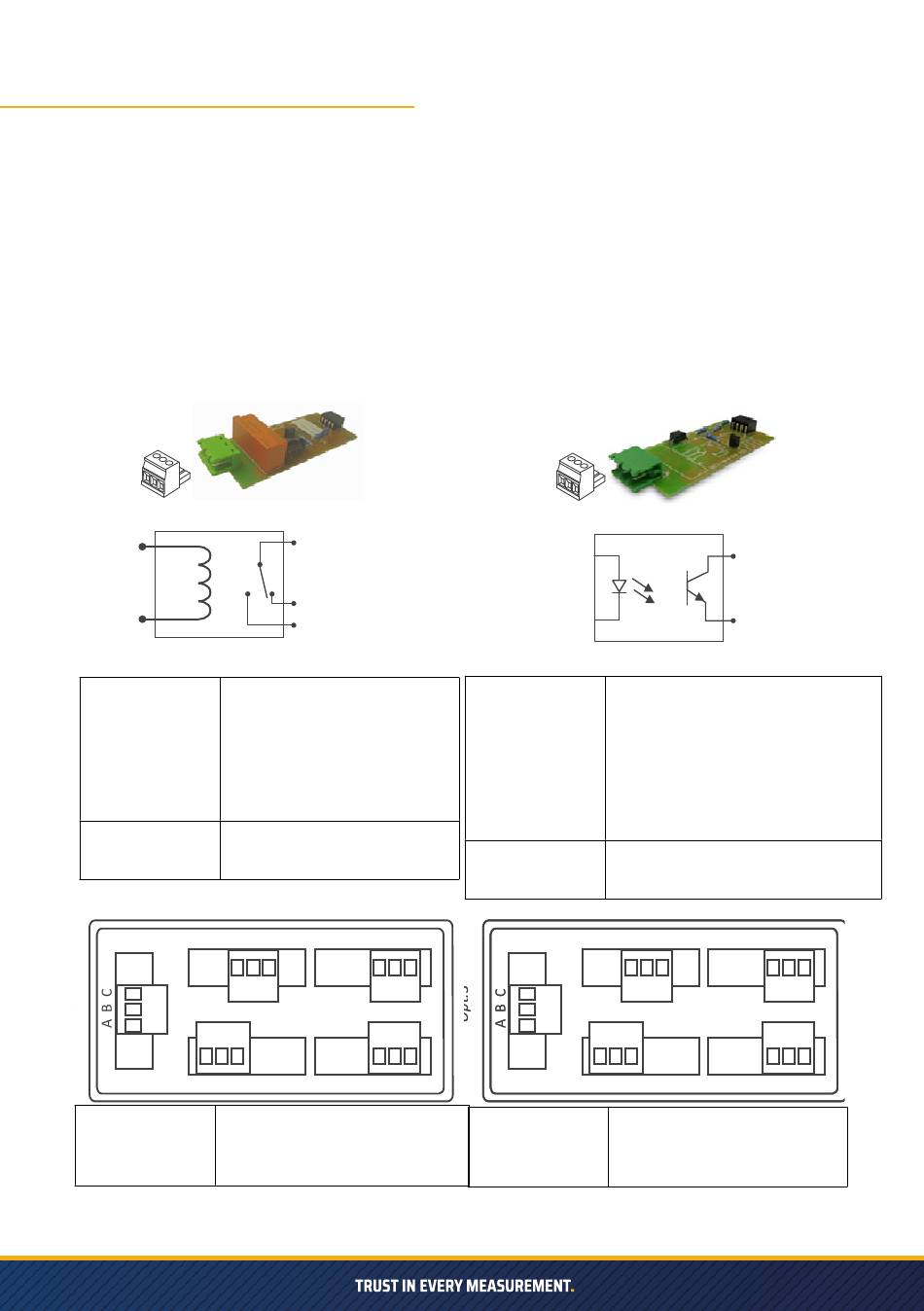

Abb.12 - Detail des Moduls und internes Schema
Relaistyp Max. 3 Konntakte (Com, NO, NC)
Strom 8 A (ohmsche Last)
Spannung 250 Vac kontinuierlich
Isolierung 3500 Veff
Typ des Termi- steckbare Schraubklemme,
nals Abstand 5,08 mm
Installation Opt.1, Opt.2, Opt.3
erlaubt bei
Opt.1
A B C
Signal
A Gemeinsame
B NO (Normalerweise offen)
C NC (Normalerweise geschlossen)
Abbildung 13 - Anschlüsse für das Relaismodul
2.2 Modul PCE-DPD/T
Das T-Modul bietet 1 Transistorausgang zur Instal-
lation auf Zählern, bis zu einem Maximum von 3
Transistorausgängen im selben Zähler. Die Konfi-
guration erfolgt über die frontseitige Tastatur und
über das Alarmmenü des jeweiligen Geräts. Weitere
Informationen finden Sie im Abschnitt „Alarme" des
Benutzerhandbuchs. Optogekoppelter Ausgang, 2
Klemmen, schaltet bis zu 35V @50mA.
Die T-Module können bereits in einen Schalttafel-
zähler eingebaut oder als eigenständiges Modul
geliefert werden. Der Einbau erfordert keine Löt-
arbeiten oder spezielle Konfiguration
'com' ('A')
'NC' ('C')
'NO' ('B')
Abb. 14 - Detail des Moduls und internes Schema
Ausgangstyp
Max.
Spannung
Max. Strom
Isolierung
Typ des Termi-
nals
Installation er-
laubt bei
Opt.2
A B C
Power
Abbildung 15 - Anschlüsse für das Transistormodul
Transistor
35 Vdc
50 mA
3500 Veff
steckbare Schraubklemme, Raster
5,08 mm
Opt.1, Opt.2, Opt.3
Opt.1 Opt.1
A B C A B C
Signal Signal
A Emitter Kollektor
B Nicht verbunden
C
'B'
'A'
Opt.2 Opt.2
A B C A B C
Power Power
