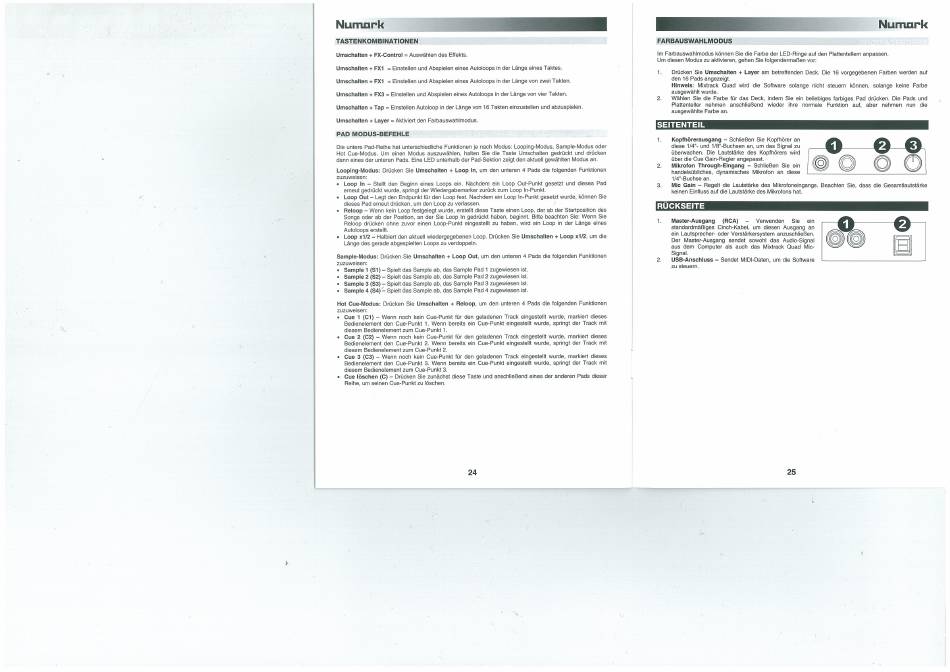

Numark MIXTRACK QUAD Benutzerhandbuch Seite 13

TASTENKOMBINATIONEN
Umschalten + FX•ControI = Auswählen des Effekts.
Umschalten + FXI = Einstellen und Abspielen eines Autoloops in der Länge eines Taktes.
Umschalten + FXI = Einstellen und Abspielen eines Autoloops in der Länge von zwei Takten.
Umschalten + FX3 = Einstellen und Abspielen eines Autoloops in der Länge von vier Takten.
Umschalten + Tap = Einstellen Autoloop in der Länge von 16 Takten einzustellen und abzuspielen.
Umschalten + Layer = Aktiviert den Farbauswahlmodus.
PAD MODUS-BEFEHLE
Die untere Pad-Reihe hat unterschiedliche Funktionen je nach Modus: Looping-Modus, Sample-Modus Oder
Hot Cue-Modus, IJm einen Modus auszuwählen, halten Sie die Taste Umschalten gedrückt und drüCken
dann eines der unteren Pads. Eine LED unterhalb der Pad-Sektion zeigt den aktuell gewählten Modus an.
Looping-Modus: Drücken Sie Umschalten + Loop In, urn den unteren 4 Pads die folgenden Funktionen
zuzuweisen:
• Loop In — Stellt den Beginn eines Loops ein. Nachdem ein Loop Out-Punkt gesetzt und dieses Pad
emeut gedrückt wurde, springt der Wiedergabemarker zurück zum Loop In-Punkt.
• Loop Out —Legt den Endpunktfür den Loop fest. Nachdemein Loop In-Punktgesetztwurde, können Sie
dieses Pad emeut drücken, um den Loop zu verlassen.
• Reloop —Wenn kein Loop festgelegtwurde, erstelltdiese Taste einen Loop, der ab der Startpositiondes
Songs Oderab der Position. an der Sie Loop In gedrückt haben,beginnt. Bitte beachtenSie: Wenn Sie
Reloop drücken ohne zuvor einen Loop-Punkt eingestellt zu haben, Wird ein Loop in der Länge eines
Autoloops erstellt.
• Loop xl/2 —Halbiertden aktuell wiedergegebenenLoop. DrückenSie Umschalten + Loop xl/2, um die
Länge des gerade abgespielten Loops zu verdoppeln.
Sample-Modus: Drücken Sie Umschalten + Loop Out, um den unteren4 Pads die folgenden Funktionen
zuzuweisen:
• Sample I (SI)— Spielt das Sample ab, das Sample Pad 1 zugewiesen ist.
• Sample 2 (S2) —Spielt das Sample ab, das Sample Pad 2 zugewiesen ist.
• Sample 3 (S3) —Spielt das Sample ab, das Sample Pad 3 zugewiesen ist.
• Sample 4 (S4) Spielt das Sample ab, das Sample Pad 4 zugewiesen ist.
Hot Cue-Modus: Drücken Sie Umschalten + Reloop, um den unteren 4 Pads die folgenden Funktionen
zuzuweisen:
• Cue I (CI) —Wenn noch kein Cue-Punkt für den geladenenTrack eingestellt wurde, markiert dieses
Bedienelement den Cue-Punkt 1. Wenn bereits ein Cue-Punkt eingestellt wurde, springt der Track mit
diesem Bedienelement zum Cue-Punkt 1.
• Cue 2 (C2) —Wenn noch kein Cue-Punkt für den geladenen Track eingestellt wurde, markiert dieses
Bedienelement den Cue-Punkt 2. Wenn bereits ein Cue-Punkt eingestellt wurde, springt der Track mit
diesem Bedienelement zum Cue-Punkt 2.
• Cue 3 (C3) —Wenn noch kein Cue-Punkt für den geladenen Track eingestelltwurde, markiert dieses
Bedienelement den Cue-Punkt 3. Wenn bereits ein Cue-Punkt eingestellt wurde, springt der Track mit
diesem Bedienelement zum Cue-Punkt 3.
• Cue löschen (C) —Drücken Sie zunächst diese Taste und anschließendeines der anderen Pads dieser
Reihe, urn seinen Cue-Punkt zu löschen.
24
FARBAUSWAHLMODUS
1mFarbauswahlmodus können Sie die Farbe der LED-Ringe auf den Plattentellern anpassen.
Urn diesen Modus zu aktivieren, gehen Sie folgendermaßen vor:
Drücken Sie Umschalten + Layer am betreffendenDeck. Die 16 vorgegebenenFarben werden auf
den 16 Pads angezeigt.
Hinweis: Mixtrack Quad Wird die Software solange nicht steuern können, solange keine Farbe
ausgewählt wurde.
2. Wählen Sie die Farbe für das Deck, indem Sie ein beliebiges farbiges Pad drücken. Die Pads und
Plattenteller nehmen anschließend wieder ihre normale Funktion
ausgewählte Farbe an.
SEITENTEIL
Kopfhörerausgang —Schließen Sie Kopfhörer an
diese 1/4"- und 1/8"-Buchsen an, um das Signal zu
überwachen. Die Lautstärke des Kopfhörers Wird
0000
über die Cue Gain-Regler angepasst,
Mikrofon Through-Eingang — Schließen Sie ein
2.
handelsübliches, dynamisches Mikrofon an diese
1/4"-Buchse an.
3. Mic Gain — Regelt die Lautstärke des Mikrofoneingangs. Beachten Sie, dass die Gesamtlautstärke
keinen Einfluss auf die Lautstärke des Mikrofons hat.
RÜCKSEITE
Master-Ausgang (RCA) Verwenden Sie ein
1.
standardmäßiges Cinch-Kabel, um diesen Ausgang an
ein Lautsprecher- Oder Verstärkersystem anzuschließen.
o
Der Master-Ausgang sendet sowohl das Audio-Signal
aus dem Computer als auch das Mixtrack Quad MiC-
Signal,
USB-AnschIuss — Sendet MIDI-Daten, um die Software
2.
zu steuern.
25
auf, aber nehmen nun die
o
