Achten Sie darauf, die Eingangs- und Ausgangsleitungen nicht kurzzuschließen. Halten
Sie die Leitungen voneinander getrennt.

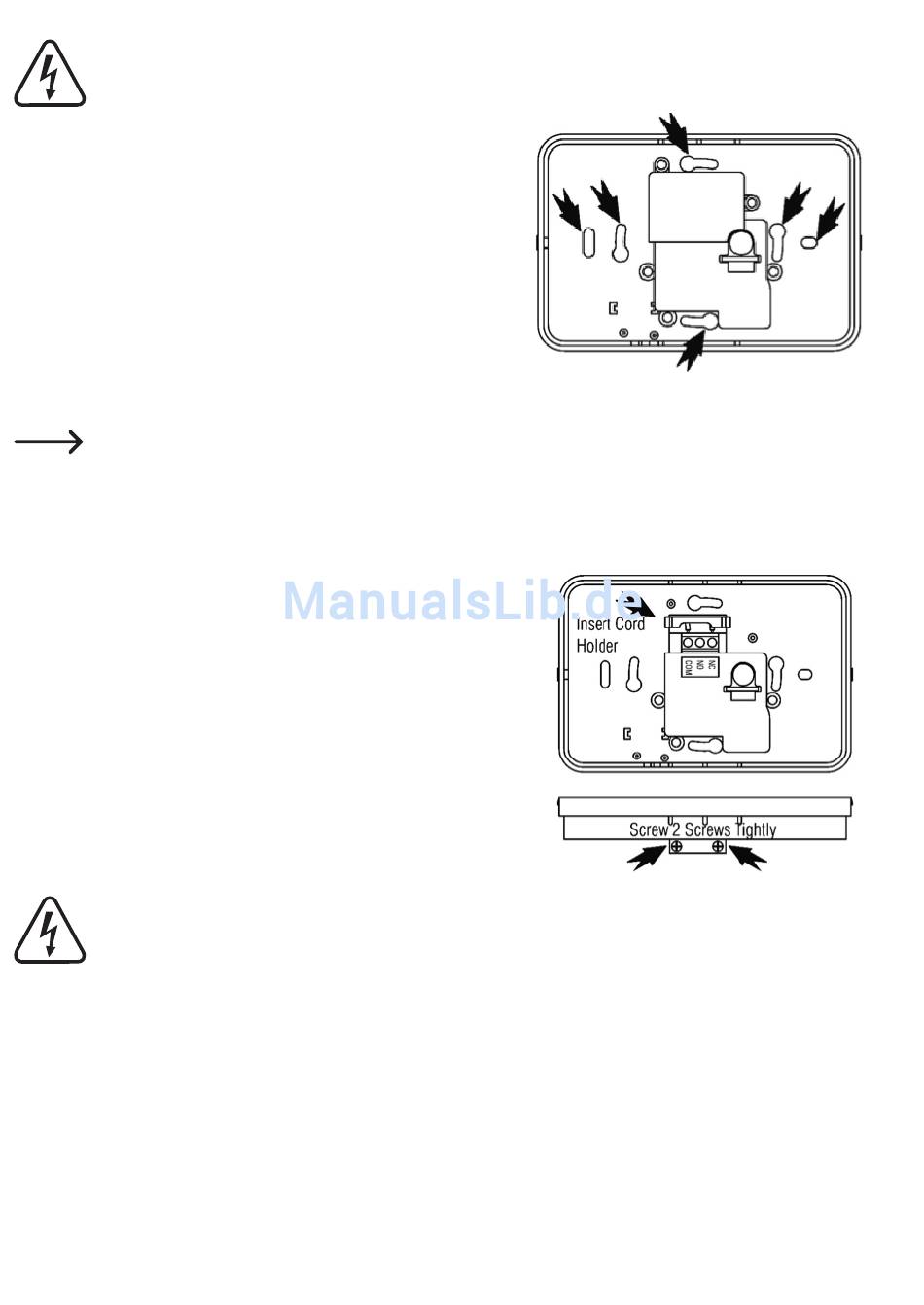

• Positionieren Sie das Gerät als Schablone und markie-
ren Sie die Stellen für die Bohrung auf der Wand. Wäh-
len Sie dazu die für Ihre Montageposition passenden
Befestigungslöcher in der Geräterückwand aus. Dabei
sollten sich die gewählten Löcher gegenüber befinden,
um eine maximale Stabilität zu gewährleisten.
• Bohren Sie an den Markierungen mit einem 6 mm-Bohrer mindestens 30 mm tief.
Beachten Sie, dass je nach Untergrund ggf. andere Befestigungsarten als das Material
im beigelegten Befestigungsset nötig sind. Passen Sie die Befestigungsart an die Gege-
benheiten an.
• Drücken Sie die Dübel ein, bis diese vollständig in der Wand verschwinden.
• Führen Sie das Kabel durch das Relaiteil und schrau-
ben Sie dieses an die Wand. Ziehen Sie die Schrauben
ausreichend an. Der Pfeil „UP" muss dabei zur Decke
zeigen.
• Sorgen Sie für Zugentlastung der Kabel im Gerät. Set-
zen Sie dazu die Klemmung wieder ein und schrauben
Sie die beiden Schrauben gleichmäßig wieder ein.
• Längen Sie die Litzen passend ab und entfernen Sie die
Isolierung an den vordersten 6 - 7 mm. Verletzen Sie
dabei nicht die Adern.
Verwenden Sie für die elektrische Installation einen ausreichenden Kabelquerschnitt für
bis zu 8 A (1 - 2.5 mm
starrer Leitungen kann es zu Kabelbrüchen kommen. Benutzen Sie flexible Leitungen.
Dabei müssen alle (nicht starren) Leitungen mit einer Aderendhülse versehen sein. Über-
prüfen Sie die gekrimpten Kabelenden. Alle Drähte einer Litze müssen von der Hülse
umschlossen sein, um den gesamten Kabelquerschnitt zu gewährleisten. Die Länge der
Aderendhülsenkontaktfläche sollte 6 - 7 mm betragen.
). Silikonummantelte Kabel sind zu empfehlen. Bei der Nutzung
