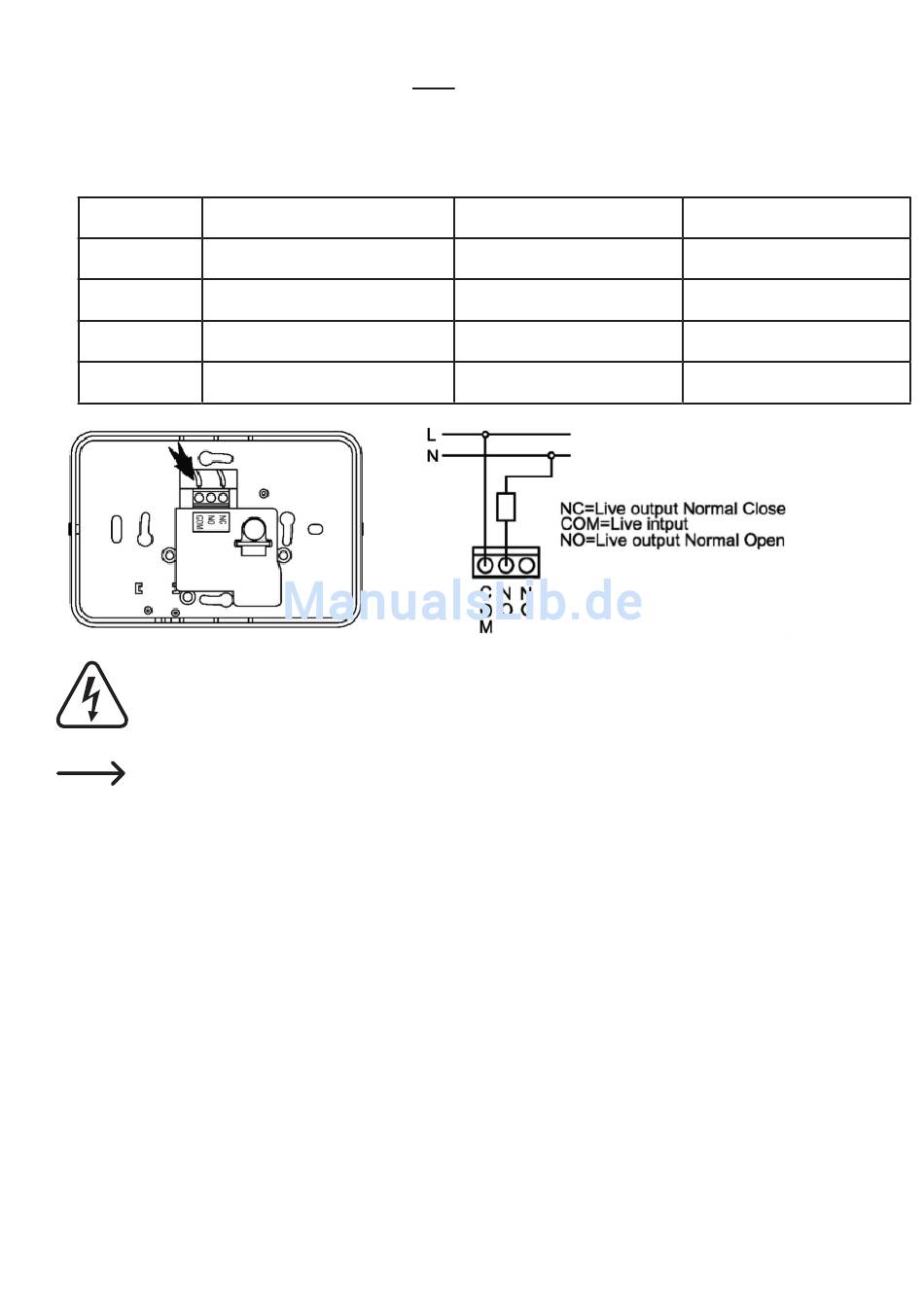

• Bestimmen Sie welche Kabel wie angeschlossen werden. Verbinden Sie den COM-Ausgang mit
der Phase und wahlweise NO oder NC über die zu schaltende (Ohmsche) Last mit dem Nullleiter.
Dabei wird der Ausgang NC geschalten, sobald die Solltemperatur noch nicht erreicht ist. Der
Ausgang NC schaltet, sobald die Solltemperatur erreicht ist. Die Art der Schaltung entnehmen
Sie dem Datenblatt des zu schaltenden Geräts.
Ist Temperatur
Heizung
>= Soll Temperatur +1 °C
<= Soll Temperatur -1 °C
Kühlung
>= Soll Temperatur +1 °C
<= Soll Temperatur -1 °C
Vergewissern Sie sich über den korrekten Anschluss und die Belegung der einzelnen
Litzen vor der Verdrahtung. Ziehen Sie ggf. einen Fachmann hinzu.
Das Gerät benötigt keinen Schutzleiteranschluss. Schleifen Sie diesen ggf. durch.
• Öffnen Sie die Schrauben der Kontaktleiste und führen Sie die Drähte ein, bis sich die Isolierung
über der Kante der Kontaktfläche in der Klemme befindet. Ziehen Sie die Schrauben in dieser
Position fest an. Können Sie die Litze nicht weit genug in die Klemme einführen, prüfen Sie Länge
und Dicke der Aderendhülse. Nach der Montage kontrollieren Sie alle Schrauben und ziehen Sie
diese nach.
• Schrauben Sie die Abdeckung wieder vor die Kontaktleiste.
• Setzen Sie die Schaltlogik in das an der Wand befestigte Relaisteil ein. Achten Sie darauf, dass
die Beschriftungen und das Display lesbar sind und nicht verkehrt herum eingesetzt wird. Ansons-
ten sind die Teile nicht richtig kontaktiert. Die Schaltsignale werden über drei Kontakte von der
Logik auf das Relaisteil übertragen.
10
Ausgang NO
OPEN - Öffnen
CLOSE - Schließen
CLOSE - Schließen
OPEN - Öffnen
Ausgang NC
CLOSE - Schließen
OPEN - Öffnen
OPEN - Öffnen
CLOSE - Schließen
