Zum Beispiel:
a.
Der Wert wurde mit 179,50 ausgelesen. Auf der Anzeige sollte das Symbol „GOOD" erscheinen
und der Summer ertönt (wenn die Summerfunktion im Status gedrückt wurde, kann der Summer
zur Unterstützung der Q.C.- Beurteilung ertönen). Der Widerstandswert innerhalb der Genauigkeit
besteht den Q.C.
»
Drücken Sie die Taste „BEEP / ←" einmal, um den Summer zu starten, drücken Sie sie erneut, um die
„BEEP"-Funktion zu deaktivieren.
b.
Der Wert wurde mit 180,10 oder 178,60 angezeigt. Auf dem Display sollte das Symbol „FAIL"
erscheinen. Der Widerstand Wert außerhalb des Genauigkeitsbereichs liegt.
BERECHNUNG DER KABEL-/DRAHTLÄNGE
Berechnen Sie die Kabellänge vor der Messung. Sie sollten eine Längeneinheit (Meter oder Fuß) messen.
1.
Nehmen Sie zunächst eine Probe von einem langen Kabel oder Draht. Dann messen Sie 1 m oder 1
Fuß Länge - Einheit.
2.
Messen Sie das unbekannte Kabel. Warten Sie einen Moment, bis der Messwert stabil ist. Stoppen
Sie den Messvorgang und halten Sie den Bereich fest.
3.
Drücken Sie die Taste „HOLD" , um den HOLD-Status aufzuheben.
4.
Drücken Sie die Taste „SET / TEST" mehr als drei Sekunden lang, um in den Probenahmemodus zu
gelangen.
5.
Drücken Sie dann die Taste „L / ↑" oder „COMP /↓" , um die Einheit (Meter oder Fuß) zu wählen.
6.
Drücken Sie die „START / STOP"-Taste , um den Einheitswert abzutasten.
7.
Drücken Sie die Taste „SET / TEST" , um den Wert zu speichern und die Kabellänge anzuzeigen. Das
unbekannte Kabel wird nun gemessen.
8.
Drücken Sie einmal die Taste „SET / TEST" länger als 3 Sekunden. Das Gerät kehrt in den Messmodus
zurück.
RS232 PC SERIELLE SCHNITTSTELLE
Das Gerät verfügt über eine serielle RS232-PC-Schnittstelle über einen 3,5-mm-Anschluss.
Die Datenausgabe erfolgt in Form eines 16-stelligen Datenstroms, der für die spezifische Anwendung des
Benutzers verwendet werden kann.

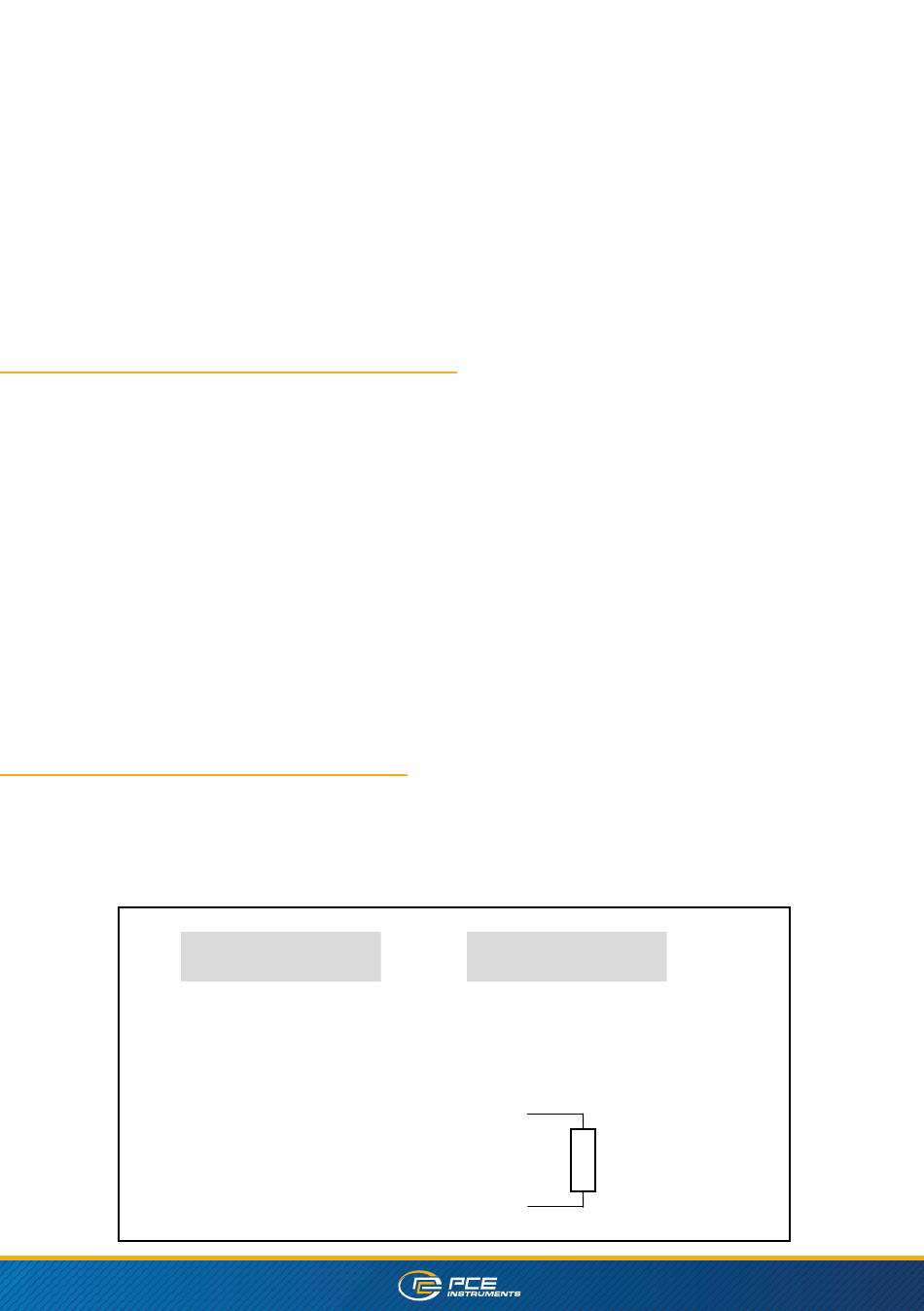

Für die Verbindung des Geräts mit der seriellen Schnittstelle des PCs wird ein RS232-Kabel mit folgendem
Anschluss benötigt.
Mittelstift.........................................................Stift 4
(3,5 mm Klinkenstecker)
Masse / Abschirmung................................. Stift 2
8
Zähler
PC
(9W „D" Stecker)
2,2 K
Widerstand
Stift 5
