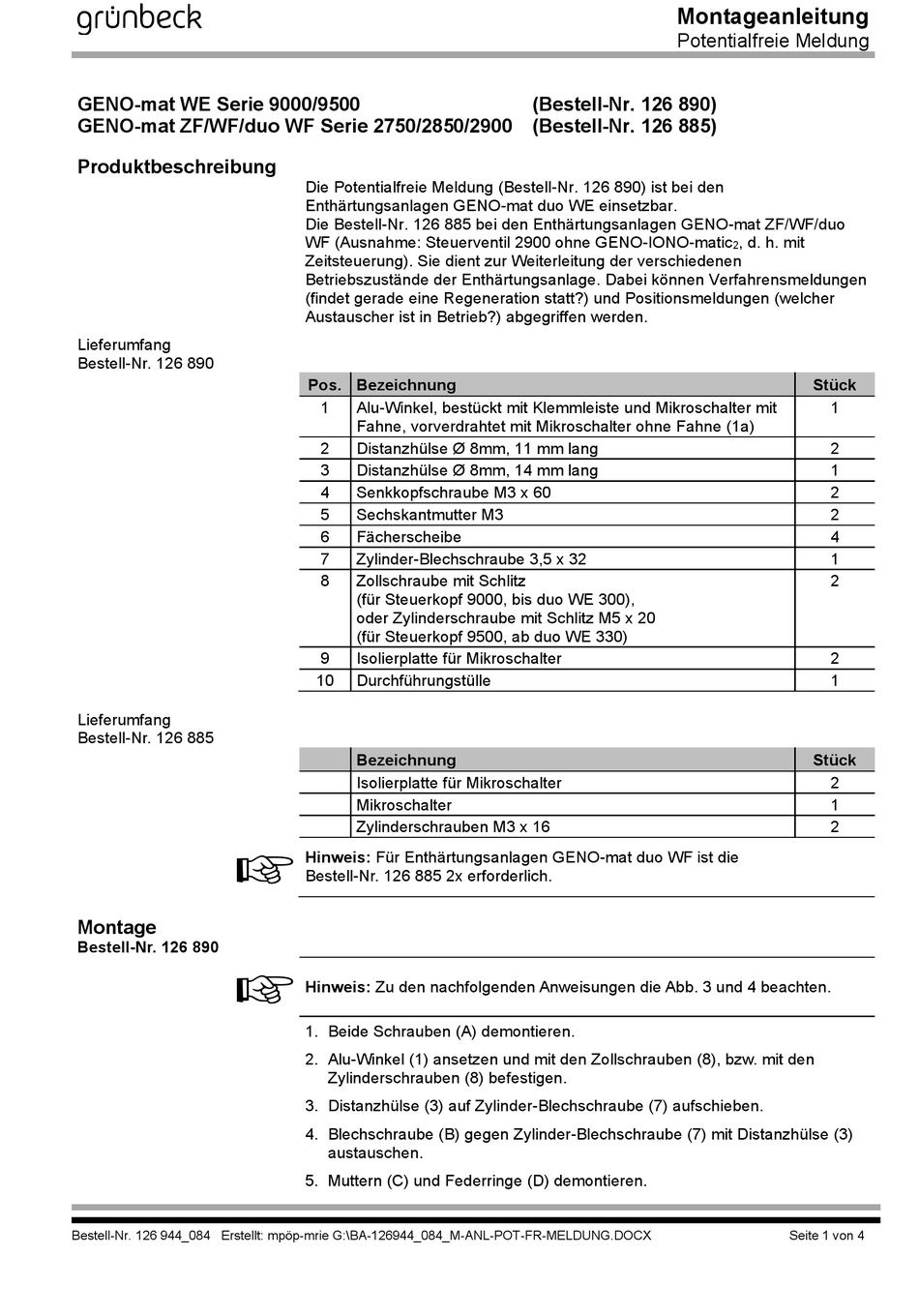

Grunbeck GENO-mat ZF Serie Montageanleitung

GENO-mat WE Serie 9000/9500
GENO-mat ZF/WF/duo WF Serie 2750/2850/2900 (Bestell-Nr. 126 885)
Produktbeschreibung
Lieferumfang
Bestell-Nr. 126 890
Lieferumfang
Bestell-Nr. 126 885

Montage
Bestell-Nr. 126 890

Bestell-Nr. 126 944_084 Erstellt: mpöp-mrie G:\BA-126944_084_M-ANL-POT-FR-MELDUNG.DOCX
Die Potentialfreie Meldung (Bestell-Nr. 126 890) ist bei den
Enthärtungsanlagen GENO-mat duo WE einsetzbar.
Die Bestell-Nr. 126 885 bei den Enthärtungsanlagen GENO-mat ZF/WF/duo
WF (Ausnahme: Steuerventil 2900 ohne GENO-IONO-matic
Zeitsteuerung). Sie dient zur Weiterleitung der verschiedenen
Betriebszustände der Enthärtungsanlage. Dabei können Verfahrensmeldungen
(findet gerade eine Regeneration statt?) und Positionsmeldungen (welcher
Austauscher ist in Betrieb?) abgegriffen werden.
Pos. Bezeichnung
1 Alu-Winkel, bestückt mit Klemmleiste und Mikroschalter mit
Fahne, vorverdrahtet mit Mikroschalter ohne Fahne (1a)
2 Distanzhülse Ø 8mm, 11 mm lang
3 Distanzhülse Ø 8mm, 14 mm lang
4 Senkkopfschraube M3 x 60
5 Sechskantmutter M3
6 Fächerscheibe
7 Zylinder-Blechschraube 3,5 x 32
8 Zollschraube mit Schlitz
(für Steuerkopf 9000, bis duo WE 300),
oder Zylinderschraube mit Schlitz M5 x 20
(für Steuerkopf 9500, ab duo WE 330)
9 Isolierplatte für Mikroschalter
10 Durchführungstülle
Bezeichnung
Isolierplatte für Mikroschalter
Mikroschalter
Zylinderschrauben M3 x 16
Hinweis: Für Enthärtungsanlagen GENO-mat duo WF ist die
Bestell-Nr. 126 885 2x erforderlich.
Hinweis: Zu den nachfolgenden Anweisungen die Abb. 3 und 4 beachten.
1. Beide Schrauben (A) demontieren.
2. Alu-Winkel (1) ansetzen und mit den Zollschrauben (8), bzw. mit den
Zylinderschrauben (8) befestigen.
3. Distanzhülse (3) auf Zylinder-Blechschraube (7) aufschieben.
4. Blechschraube (B) gegen Zylinder-Blechschraube (7) mit Distanzhülse (3)
austauschen.
5. Muttern (C) und Federringe (D) demontieren.
Montageanleitung
Potentialfreie Meldung
(Bestell-Nr. 126 890)
, d. h. mit
2
Stück
1
2
1
2
2
4
1
2
2
1
Stück
2
1
2
Seite 1 von 4
