Rotoclear vision Betriebsanleitung Seite 5

(C) vorgesehen. Achten Sie unbedingt darauf, dass Sie die
Linse der Kamera nicht berühren und beschädigen.
Die Kamera darf nur in Richtung der gezeigten Pfeile
bewegt werden. Rotieren Sie den Kopf der Kamera nicht.
Das Kamerabild lässt sich im Einstellungsmenü rotieren.
Sobald die Kamera ausgerichtet ist, ziehen Sie die Schrau-
ben vorsichtig fest (Drehmoment 0,1 Nm). Achten Sie
darauf, das Gehäuse dabei nicht zu beschädigen.

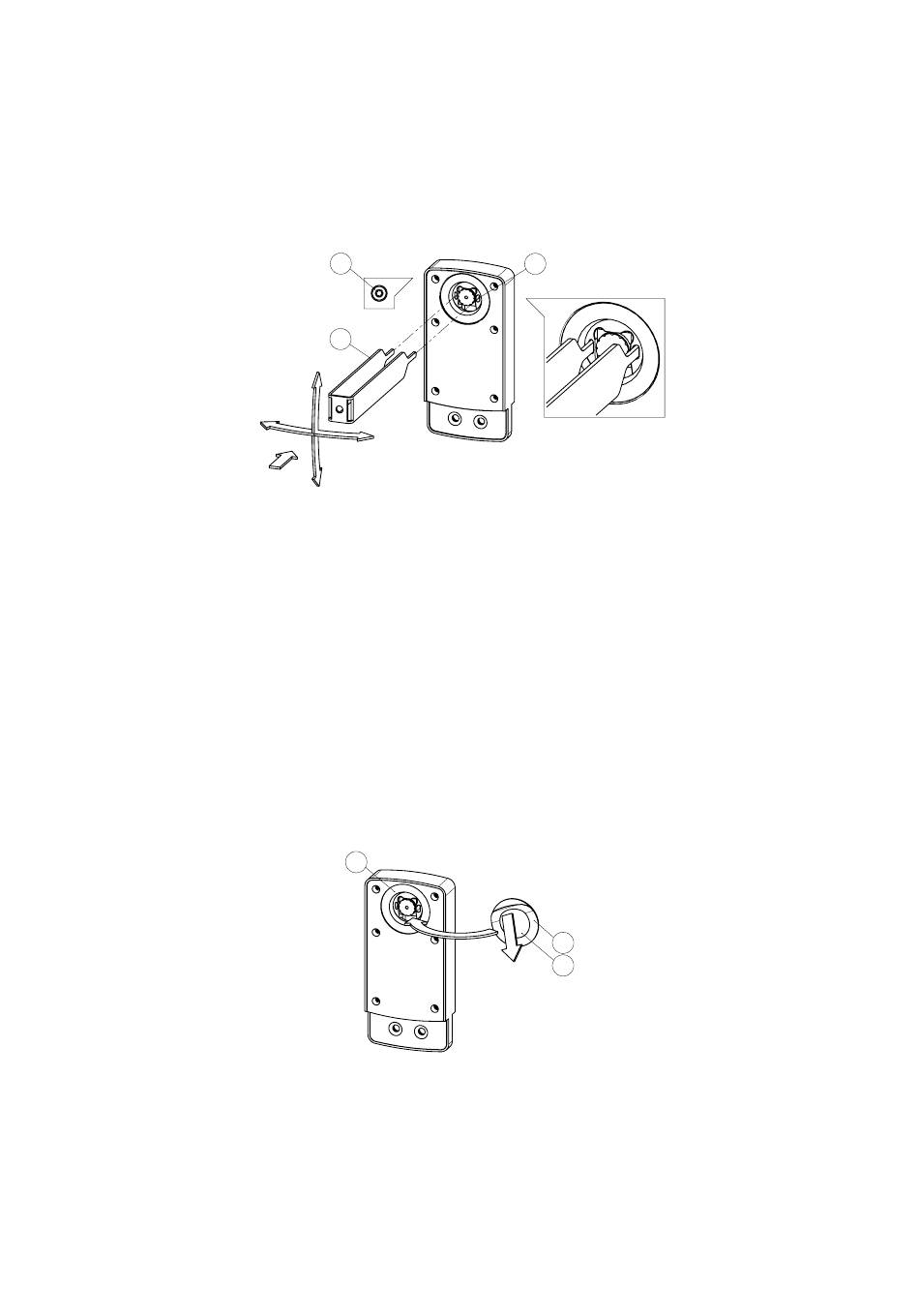

Abbildung 2
Es empfiehlt sich die Ausrichtung zu überprüfen. Bauen Sie
dazu die Kamera wie im Kapitel „Inbetriebnahme, Betrieb"
beschrieben ein und verbinden Sie sich mit Hilfe eines
Wi-Fi fähigen Gerätes direkt mit der Kamera. Es genügt
hierzu Rotoclear vorübergehend mit zwei gegenüberlie-
genden Schrauben zu befestigen.
Sobald Sie die Ausrichtung abgeschlossen haben, ziehen
Sie die Schutzfolie der Kamera ab.
• Entfernen Sie ebenfalls die Schutzfolie des beiliegen-
den Glasplättchens (A), wie in Abbildung 3 ersichtlich
• Positionieren Sie dieses in der dafür vorgesehenen Ein-
kerbung (B), um die Kamera abzudecken. Die Kamera
wird hierdurch dauerhaft versiegelt und vor Spritzwas-
ser geschützt.
Abbildung 3
Montage
Zur Montage befinden sich zwei Schrauben M3 (A) im
Lieferumfang (siehe Abbildung 4). Damit wird die Kamera
mit der Logoseite (B) nach oben in das rotierende Sicht-
fenster Rotoclear S3 (C) geschraubt. Der Anschluss (D) ist
in gleicher Ausrichtung wie die Anschlussbox zu finden.
In den Komplettpaketen (Rotoclear S3 und Rotoclear
vision) ist die Kamera vormontiert. Bei Rotoclear S3
All manuals and user guides at all-guides.com
A
1. (6x)
B
2. 3.
B
care to avoid touching and damaging the camera lens.
Do not to move the camera in another direction as the
arrows indicate. Do not rotate the camera head. The
stream of the camera can be rotated in the settings menu.
Carefully tighten the screws once the camera is aligned
(torque 0.1 Nm). Be sure to avoid damaging the housing in
the process.
C
It is good practice to verify the alignment. Do so by
installing the camera as described in section "Startup,
Operations" and connect a WiFi-enabled device directly
with the camera. For this purpose, it is sufficient to mount
Rotoclear with two opposing screws.
Pull off the protective film as soon as the alignment is
completed.
• Also remove the protective film on the included glass
plate (A) as shown in Figure 3.
• Position the glass plate in the designated notch (B) to
cover the camera. This permanently seals and protects
the camera against spray water.
A
2.
C
1.
Assembly
Two M3 assembly screws (A) are included in the supplied
scope (see Figure 4). Use the screws to fasten the camera
to the rotating inspection window Rotoclear S3 (C) with the
logo side (B) facing up. The connection (D) faces the same
direction as the interface box.
The camera is pre-assembled in the complete packages
5
図 2
Figure 3
