Bestimmungsgemäße Verwendung
Bei Werkzeugmaschinen werden Kühlmittel zur Redu-
zierung der Wärme bei der Zerspanung eingesetzt. Das
auftreffende Kühlmittel wird durch die Drehbewegung des
Werkzeuges oder des Werkstückes weggeschleudert und
benetzt die Innenseite der Schutzumhausung bzw. deren
Sichtfenster.
Die Sicht ist beeinträchtigt. Rotoclear S3 wird auf die
Innenseite des vorhandenen Sichtfensters der Werkzeug-
maschinentür montiert. Die rotierende Scheibe bzw. der
Rotor von Rotoclear S3 schleudert den auftreffenden
Kühlschmierstoff und die Späne in der Umhausung nach
außen weg. Die Sicht auf den Einrichteprozess und die Zer-
spanung ist frei.

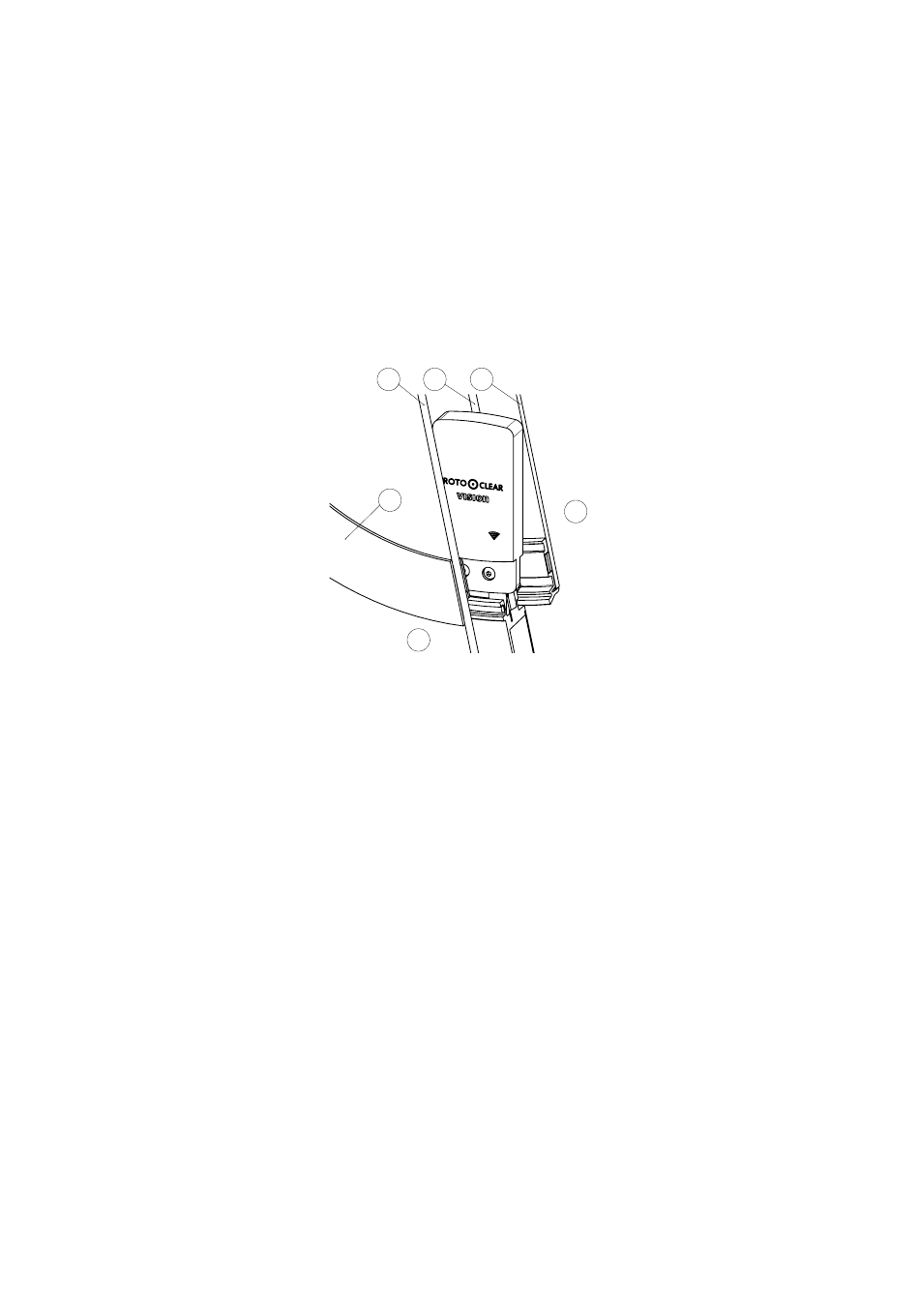

Abbildung 1
Abbildung 1 zeigt wie die Kamera Rotoclear vision im
Innenraum von Rotoclear S3 installiert wird. Sie befindet
sich zwischen Maschinenscheibe (A) mit Blende (D) und
Statorscheibe (B). Die Ausrichtung der Kamera zeigt in
die Maschine (2). Die Bedienerseite ist mit (1) gekenn-
zeichnet. Der Kopf der Kamera kann horizontal und vertikal
ausgerichtet werden um den gewünschten Bereich des
Maschineninnenraums zu erfassen. Durch die Positionie-
rung hinter der rotierenden Scheibe (C) hat ebenfalls die
Kamera einen freien Einblick in den Innenraum.
Die bestimmungsgemäße Verwendung von Rotoc-
lear S3 und somit von Rotoclear vision erstreckt sich
ausschließlich auf die Anwendung in Fräsmaschinen, Werk-
zeugmaschinen, Bearbeitungszentren, Drehautomatenund
Prüfständen. Der Kühlschmierstoffstrahl darf nicht direkt
und gezielt auf das Durchsichtfenster gerichtet sein.
Das Gerät darf nicht vollständig oder teilweise unter
Wasser oder Kühlschmierstoff betrieben werden. Sollte
Flüssigkeit in das Gerät eindringen überprüfen Sie bitte die
Installationsparameter von Rotoclear S3. Die Kamera ist
spritzwassergeschützt (Schutzklasse IP64). Dennoch kann
jegliche Art von Flüssigkeit einen Ausfall der Kamera zur
Folge haben.
Verwenden Sie Rotoclear S3 und Rotoclear vision aus-
schließlich bestimmungsgemäß.
Rotoclear GmbH übernimmt keinerlei Haftung bei einer
anderen, als der bestimmungsgemäßen Verwendung.
