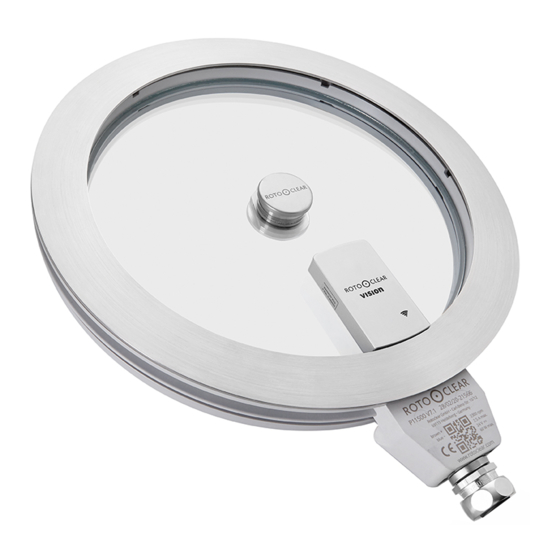

Rotoclear vision Betriebsanleitung

Kamera zum einbau in rotoclear s3
Vorschau ausblenden Andere Handbücher für vision:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Stand / Revision: 23.10.2018
DE – Kamera zum Einbau in Rotoclear S3
EN – Rotating window for tooling machines
Betriebsanleitung
Operating Manual
Rotoclear Vision – Typ: P12800
Ersetzt alle vorherigen Stände. Ältere Stände der
Betriebsanleitung werden nicht automatisch ausge-
tauscht. Den aktuellen Stand finden Sie auf der Website
www.rotoclear.de.
Einleitung
Vielen Dank für den Kauf unseres Produktes. Beach-
ten Sie Texte und Bilder dieser Anweisungen, um das
Produkt richtig zu verwenden. Lesen Sie vor der Inbe-
triebnahme insbesondere die Installationshinweise
durch.
Die Kamera ist ein optionaler Bestandteil von Rotoclear
S3 zur Prozessüberwachung. Sie kann nur in Kombi-
nation mit dem im Lieferumfang erhältlichen Gerät
betrieben werden.
Bewahren Sie diese Betriebsanleitung am Einsatzort des
Gerätes sorgfältig auf. Die Betriebsanleitung unterliegt
dem Urheberrecht der Autz + Herrmann GmbH.
Schnelleinstieg
W-LAN Name:
Standardpasswort:
Kamerabild und
Backend:
Rotoclear0
12345670
http://172.16.1.1
(oder http://rotoclear0.local)
Replaces all prior revisions. Older revisions of the user
manual are not automatically replaced. Find the current
revision online at: www.rotoclear.com.
Introduction
Thank you for purchasing our product. Please observe
the text and images in this manual in order to use the
product correctly. Prior to startup, read the installation
instructions in particular.
The camera is an optional process monitoring com-
ponent of Rotoclear S3. It can only be operated in
conjunction with the equipment included in the supplied
scope.
Keep this user manual securely stored at the operating
location of the equipment. The user manual is protected
by copyrights held by Autz + Herrmann GmbH.
Quick Setup
SSID:
Rotoclear0
Default passwort:
12345670
Camera stream and
backend:
http://172.16.1.1
(or http://rotoclear0.local)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotoclear vision

Inhaltszusammenfassung für Rotoclear vision

  • Seite 1 The camera is an optional process monitoring com- Die Kamera ist ein optionaler Bestandteil von Rotoclear ponent of Rotoclear S3. It can only be operated in S3 zur Prozessüberwachung. Sie kann nur in Kombi- conjunction with the equipment included in the supplied nation mit dem im Lieferumfang erhältlichen Gerät...

  • Seite 2: Inhaltsverzeichnis

    Lesen Sie die Betriebsanleitung von Rotoclear Vision, Before installing and operating the equipment, carefully Rotoclear und der Werkzeugmaschine mit Ihren Sicher- read the user manuals for Rotoclear Vision, Rotoclear heitsfunktionen aufmerksam durch, bevor Sie das Gerät and the machine tool with its safety functions. These installieren und in Betrieb nehmen.

  • Seite 3: Bestimmungsgemäße Verwendung

    Die Sicht auf den Einrichteprozess und die Zerspanung ist frei. Figure 1 shows how the Rotoclear Vision camera is instal- Abbildung 1 Figure 1 Abbildung 1 zeigt wie die Kamera Rotoclear Vision im led in the interior.

  • Seite 4: Lieferumfang

    Use the original packaging wendigen Rücktransport die Originalverpackung. for any required return shipments. Packaging Rotoclear Vision is currently only sold in combination Verpackung with Rotoclear S3. Rotoclear Vision wird derzeit nur in Kombination mit Rotoclear S3 vertrieben.

  • Seite 5: Einstellung Des Kamerakopfes

    Bereich überwachen zu können. Estimate the horizontal and vertical angle between the Schätzen Sie den horizontalen und vertikalen Winkel zwi- position of Rotoclear S3 and the center of the work- schen der Position von Rotoclear S3 und dem Zentrum space.

  • Seite 6: Montage

    Logoseite (B) nach oben in das rotierende Sicht- camera to the rotating inspection window Rotoclear S3 fenster Rotoclear S3 (C) geschraubt. Der Anschluss (D) ist (C) with the logo side (B) facing up. The connection (D) in gleicher Ausrichtung wie die Anschlussbox zu finden.

  • Seite 7: Inbetriebnahme, Betrieb

    Die Kamera stellt einen W-LAN Accesspoint zur Verfü- The camera is equipped with a WiFi access point with gung. Dieser hat die SSID (Netzwerkname) RotoclearX, SSID (network name) Rotoclear X, where X corresponds wobei X der Nummer der Kamera entspricht. to the camera name.

  • Seite 8: Einstellungen

    MAC address of the camera’s WiFi adapter are also Alternativ lässt sich die neuste Firmware auf www. displayed. rotoclear.com herunterladen und über das Manuelle Update installieren. Ebenfalls werden Hard- und Firmware Versionsnummern angezeigt, sowie die MAC-Adresse des W-LAN Adapters...
  • Seite 9 Make sure that each device has a unique SSID. Be espe- Stellen Sie sicher, dass jedes Gerät eine einmalig cially sure to check this if you have multiple Rotoclear vorkommende SSID haben muss. Prüfen Sie dies insbe- vision cameras in use.

  • Seite 10: Spezifikation - Technische Daten

    Nennstrom: 50 mA Nominal current: 50 mA Befestigung: M3 Schrauben, Innensechskant Mounting: M3 screw, hex socket Elektrische Zuleitung: Stromversorgung von Rotoclear Electrical supply cable: Power supply from Rotoclear Stromversorgung: Stromversorgung von Rotoclear Power supply: Power supply from Rotoclear Luftreinheit: ISO 8573-1:2010[3:4:3]...

  • Seite 11: Konformitätserklärung

    Autz + Herrmann GmbH Autz + Herrmann GmbH Carl-Benz-Straße 10-12 Carl-Benz-Straße 10-12 DE-69115 Heidelberg DE-69115 Heidelberg erklärt hiermit für das Gerät hereby declares that the equipment Bezeichnung: Rotoclear Vision Name: Rotoclear Vision Funktion: Wi-Fi Kamera Function: WiFi Camera Typbezeichnung: P12800...
