Rotoclear vision Betriebsanleitung Seite 6

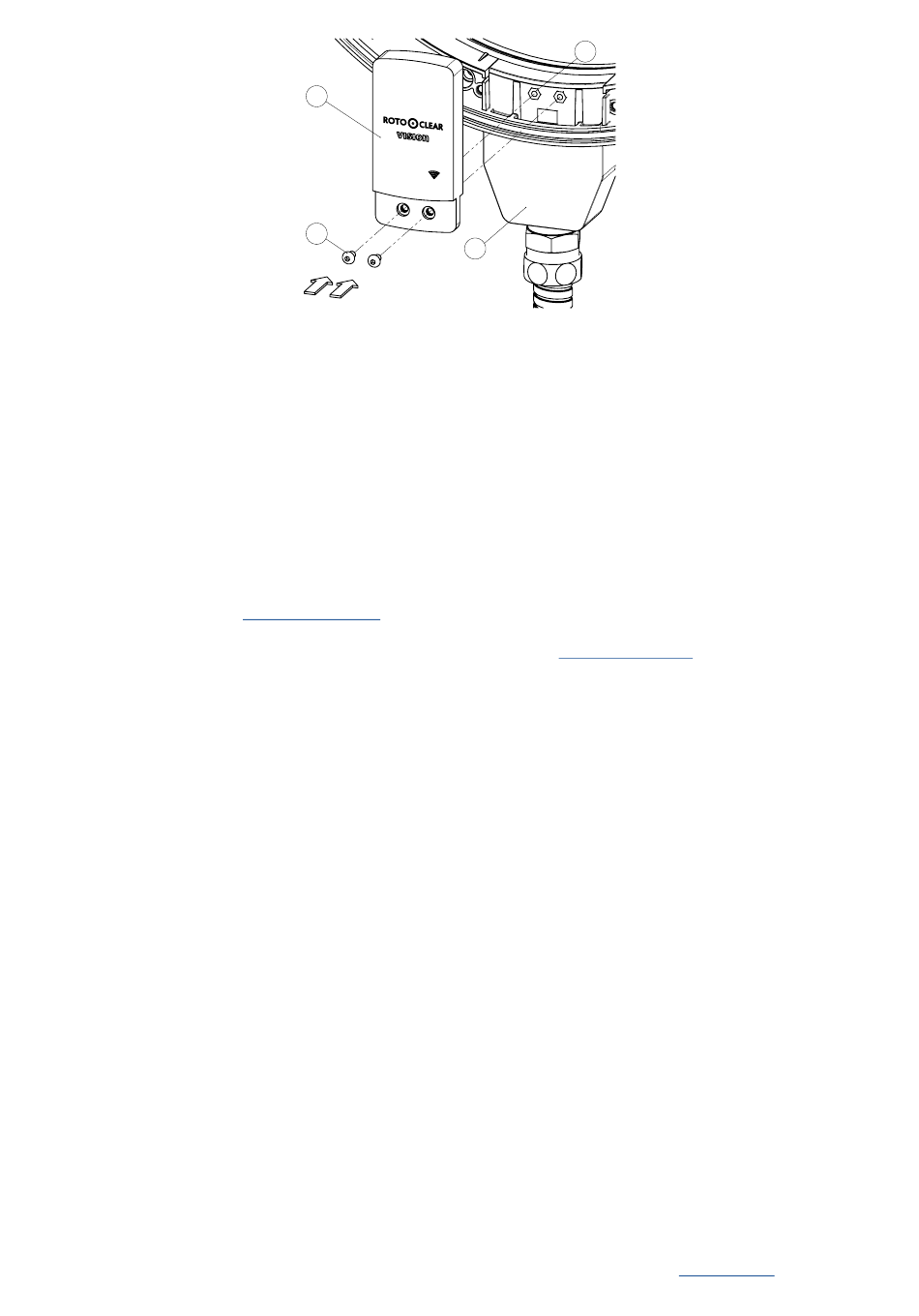

Abbildung 4
Geräten ab Version V7.1 ist auch eine Nachrüstung möglich.
Montieren Sie Rotoclear mit der eingebauten Kamera
entsprechend der Montageart mit dem Klebe- oder
Schraubflansch an die Maschinenscheibe. Beachten Sie
hierbei, dass das Bild der Kamera später in 90°-Schritten
gedreht werden kann. Wie im vorhergehenden Kapitel
beschrieben, können Sie Rotoclear zur Überprüfung der
Ausrichtung des Kamerakopfes vorübergehend mit zwei
gegenüberliegenden Schrauben befestigen.
Gehen Sie entsprechend der Betriebsanleitung von
Rotoclear vor. Entsprechende Montagehinweise finden Sie
dort in Kapitel 4a bzw. 4b der Betriebsanleitung. Diese liegt
dem Gerät bei oder steht auf
aktuellsten Fassung zur Verfügung.
Bitte stellen Sie unbedingt die Sauberkeit sowie die kor-
rekte Einstellung der zugeführten Sperrluft sicher. Durch
verunreinigte oder fehlende Sperrluft hervorgerufene
Undichtigkeit von Rotoclear beeinträchtigen die Sicht und
die Funktionsweise der Kamera. Dies kann den Ausfall der
Kamera verursachen und führt zum Verlust der Gewähr-
leistung.
Inbetriebnahme, Betrieb
Die Kamera stellt einen W-LAN Accesspoint zur Verfügung.
Dieser hat die SSID (Netzwerkname) Rotoclear0. Den
Netzwerknamen können Sie in den Einstellungen ändern.
Sobald Sie mehrere Kameras betreiben wollen, benötigt
jede Kamera eine eigene eindeutige SSID.
Aktivieren Sie das Wi-Fi an Ihrem Endgerät (z.B. Mobiltele-
fon, Laptop, PC) und verbinden Sie sich mit der Kamera.
Sie müssen sich in Sendereichweite der Kamera befinden.
Diese kann je nach Umgebung stark variieren. Die Quali-
tät der Verbindung beeinflusst die Übertragungsqualität.
Ebenfalls kann es bei einer Vielzahl von bestehenden
W-LAN Verbindungen zu Überlagerungen kommen,
sodass die volle Bandbreite nicht genutzt werden kann.
Das Standardpasswort lautet: 12345670. Es lässt sich
später ändern.
Das Backend (Kamerabild sowie die Einstellungen)
kann über jeden aktuellen Browser aufgerufen werden.
Geben Sie hierzu die IP-Adresse 172.16.1.1 bzw. die URL
All manuals and user guides at all-guides.com
B
A
www.rotoclear.com in der
D
C
(Rotoclear S3 and Rotoclear vision). Rotoclear S3 units
from version V7.1 can also be retrofitted.
Depending on the assembly method, mount Rotoclear with
the installed camera onto the machine glass either with
the glue-on or the screw-on flange. Note that the camera
image can later be rotated in 90° increments. As described
in the previous section, Rotoclear can be secured with two
opposing screws to verify the camera head alignment.
Proceed according to the Rotoclear user manual. The cor-
responding assembly instructions can be found in section
4a or 4b of the user manual. The user manual is included
with the equipment or can be downloaded as the latest
version from www.rotoclear.com.
Make absolutely certain that the air lock is supplied with
clean and correctly adjusted air. A Rotoclear leak caused by
a contaminated or absent air lock interferes with the view
and camera function. This can cause the camera to fail and
voids the warranty.
Startup, operation
The camera is equipped with a WiFi access point with SSID
(network name) Rotoclear0. You can change the network
name in the settings. As soon as you want to operate
several camera, each camera requires its own unique SSID.
Enable WiFi on your end-user device (e.g. mobile phone,
laptop, PC) and connect to the camera. You must be within
the camera's transmission range, which can vary greatly
depending on the environment. The connection quality
influences the transmission quality. Several existing WiFi
connections may result in overlays, therefore preventing
use of the full bandwidth.
The default password is: 12345670. It can be changed later.
The back end (camera image as well as settings) can be
accessed with any current browser. Do so by entering the
IP address 172.16.1.1 or the URL
6
Figure 4
http://172.16.1.1 in the address
