3. Technische Beschreibung

3.1 Systemübersicht

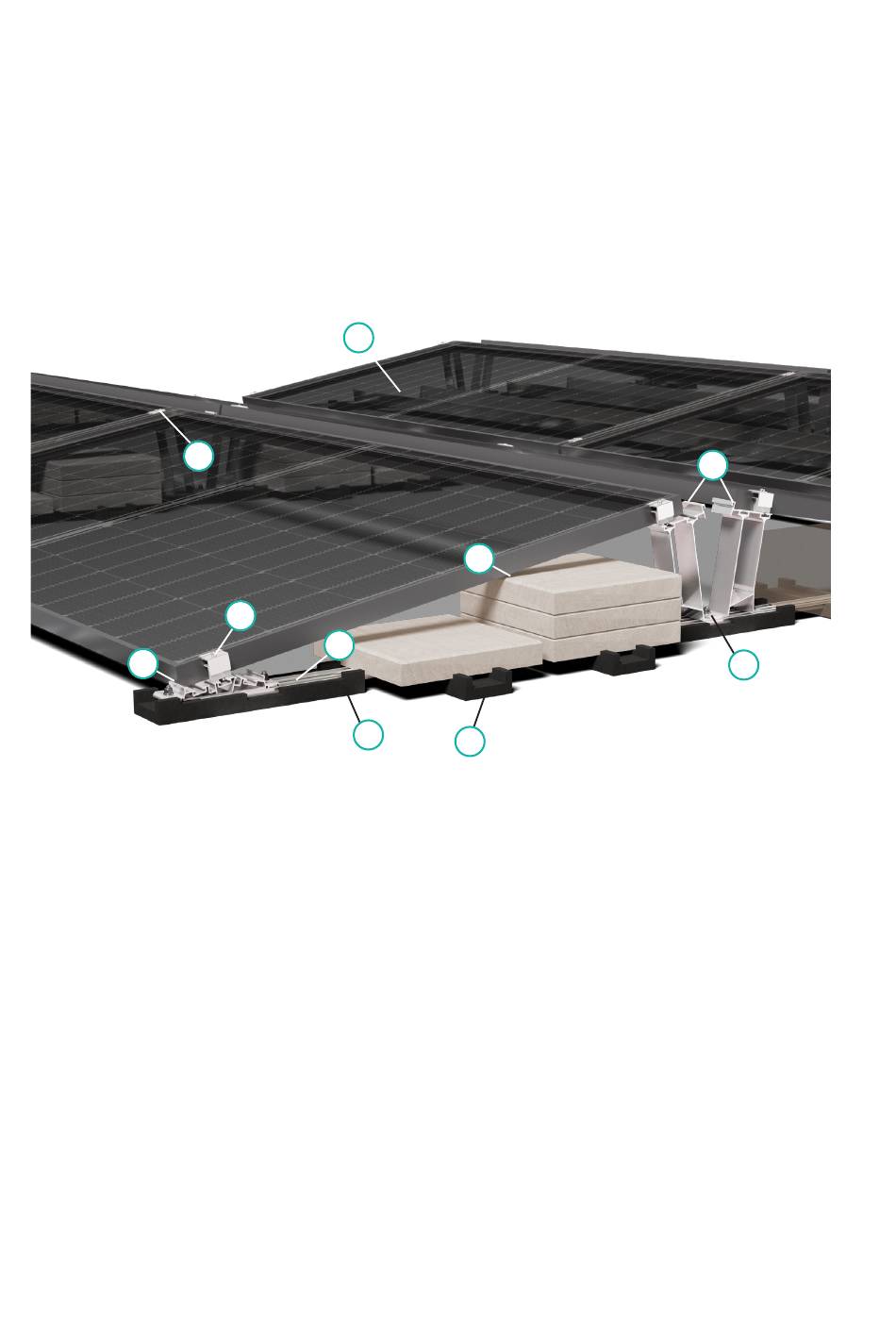

Im Folgenden sind die wichtigsten Systemteile dargestellt.
Die Ausführung der einzelnen Systemteile kann variieren
bzw. es können weitere Komponenten notwendig sein,
abhängig von:
• Dachart
• Modulart
• Modulanzahl
• den örtlichen Gegebenheiten.
A
A Vordere Stütze
B Hintere Stütze
C Bodenschiene
D Modul-Mittelklemme
E Modulendhalter
F Universal-Ballastwanne
G Ballaststein 30x30 cm
H Universal Bautenschutzmatte
(Standard oder alukaschiert)
I Vormontierte Positionsanzeige mittlere Stütze
6
F
D
E
C
G
H
G
Montageanleitung LightX Speed
B
I
