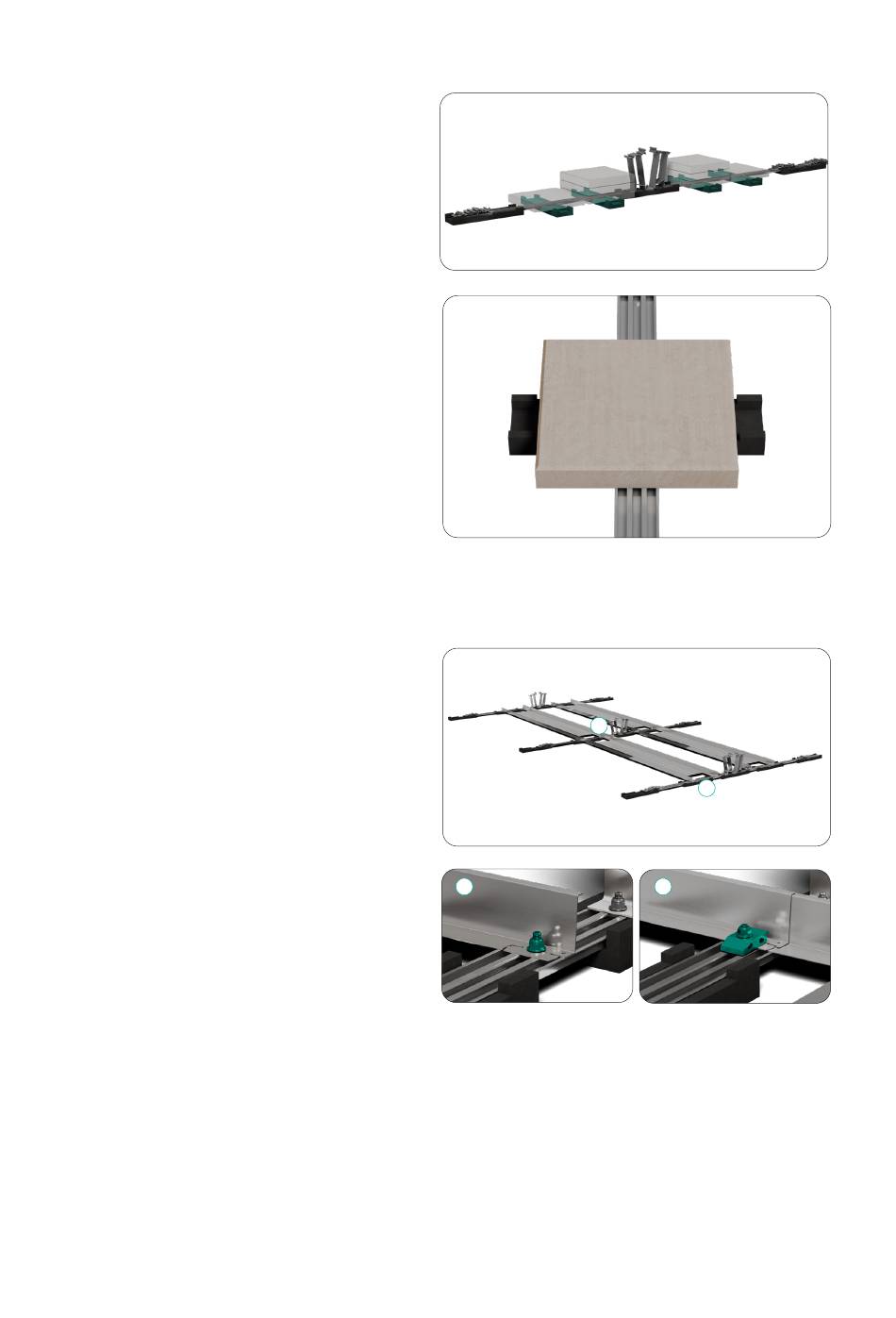

5.4 Platzieren des Ballasts
Bevor die Module endgültig montiert werden können,
muss der Ballast platziert werden. Es gibt beim LightX
Speed ProLine System zwei Varianten zu ballastieren.
Beide Varianten, sowie deren Montage werden in die-
sem Kapitel vorgestellt.
Aufbringen von Ballast mit Universal-Bautenschutz-
matte.
Montageschritte:
• Das Anbringen von Bautenschutzmatten unter den
Schienen ist zwingend erforderlich!
• Je nach Teilung und Modulbreite kann nur eine be-
stimmte Anzahl von Ballaststeinen aufgebracht werden
(siehe Ballastplan im Berechnungstool).
Aufbringen von Ballast mit der Universal-Ballastwanne.
Montageschritte:
• Bereiten Sie die Hammerkopfschrauben sowie Muttern
für ein Ende des Ballastwanne vor, um sie ordnungsge-
mäß zu befestigen, während Sie für das andere Ende
Klemm-Verbinder (Kreuzschienenverbinder) verwenden.
• Die Ballastwanne an der hinteren Stütze wird bündig an
diese gesetzt.
• Je nach Ballastberechnung kann nur eine bestimmte
Anzahl von Ballaststeinen verwendet werden (bitte be-
achten Sie den Ballastplan im Berechnungstool).
12
2
1
Montageanleitung LightX Speed
