5.5 Montage der Module
Bei der Montage der Module werden Clickstones ver-
wendet. Der Clickstone ist ein spezieller Klip, mit dem
die Modulhalter im Schienenkanal befestigt werden. Für
die Montage benötigen Sie ausschließlich einen Innen-
sechskantschlüssel (5 mm). Sie können den Clickstone
von oben in den Schienenkanal einsetzen. Die Modu-
lendhalter können je ein Modul halten. Die Mittelklem-
men werden zwischen zwei Modulen positioniert.

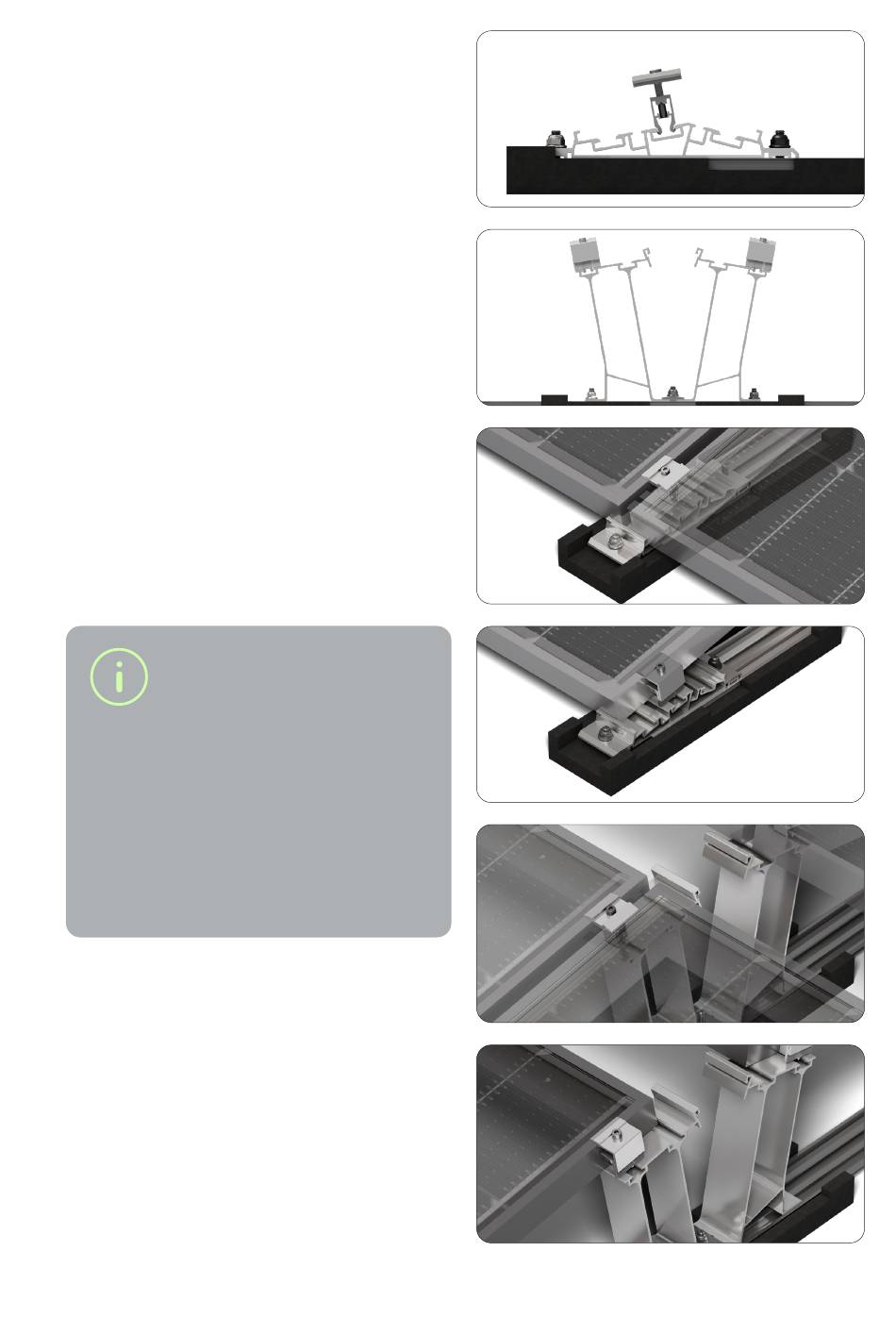

Montageschritte:
• Clickstone leicht schräg in den Schienenkanal einset-
zen.
• Clickstone nach unten drücken. Auf hörbares Einrasten
in der Grundschiene achten.
• Innensechskantschraube mit 8 Nm festziehen.
Die Nasen auf der Innenseite des Clickstones sind
so konstruiert, dass sie bei angezogener Schraube
ein Ausklicken mechanisch verhindern. Entsprechend
muss die Schraube erst wieder bis oberhalb der Nasen
herausgedreht werden, bevor der Clickstone durch
zusammendrücken und anheben wieder aus der Gr-
undschiene entfernt werden kann.
Hinweis!
Die Form des Clickstones stimmt
genau mit dem Profil des Schie-
nenkanals überein. Er ist bewusst
schwerläufig konstruiert, um bei
vertikalem Schienenverlauf ein
ungewolltes Verrutschen zu
verhindern. Zum Verschieben des
Clickstones leicht von oben auf die
Schraube drücken und den Stein
mit etwas Druck längs des Schei-
nenkanals bewegen.
Montageanleitung LightX Speed
13
