ACHTUNG!
Achten Sie auf die noch nicht
angezogenen Schrauben, die
durch den vertikalen Schlitz
gekennzeichnet sind
5.2 Montage des nächsten Einheiten:
Montageschritte:
1
Die vormontierten Einheiten, werden über das
freie Ende der vorderen Stützen miteinander
verbunden und mit der Hammerkopfschraube
mechanisch befestigt.
Achten Sie auf die vordere Stütze, damit sie
sich beim Festziehen nicht verschiebt oder
dreht.
Wiederholen Sie diese Schritte, bis die
Montagerahmenreihe vollständig ist.
1
2

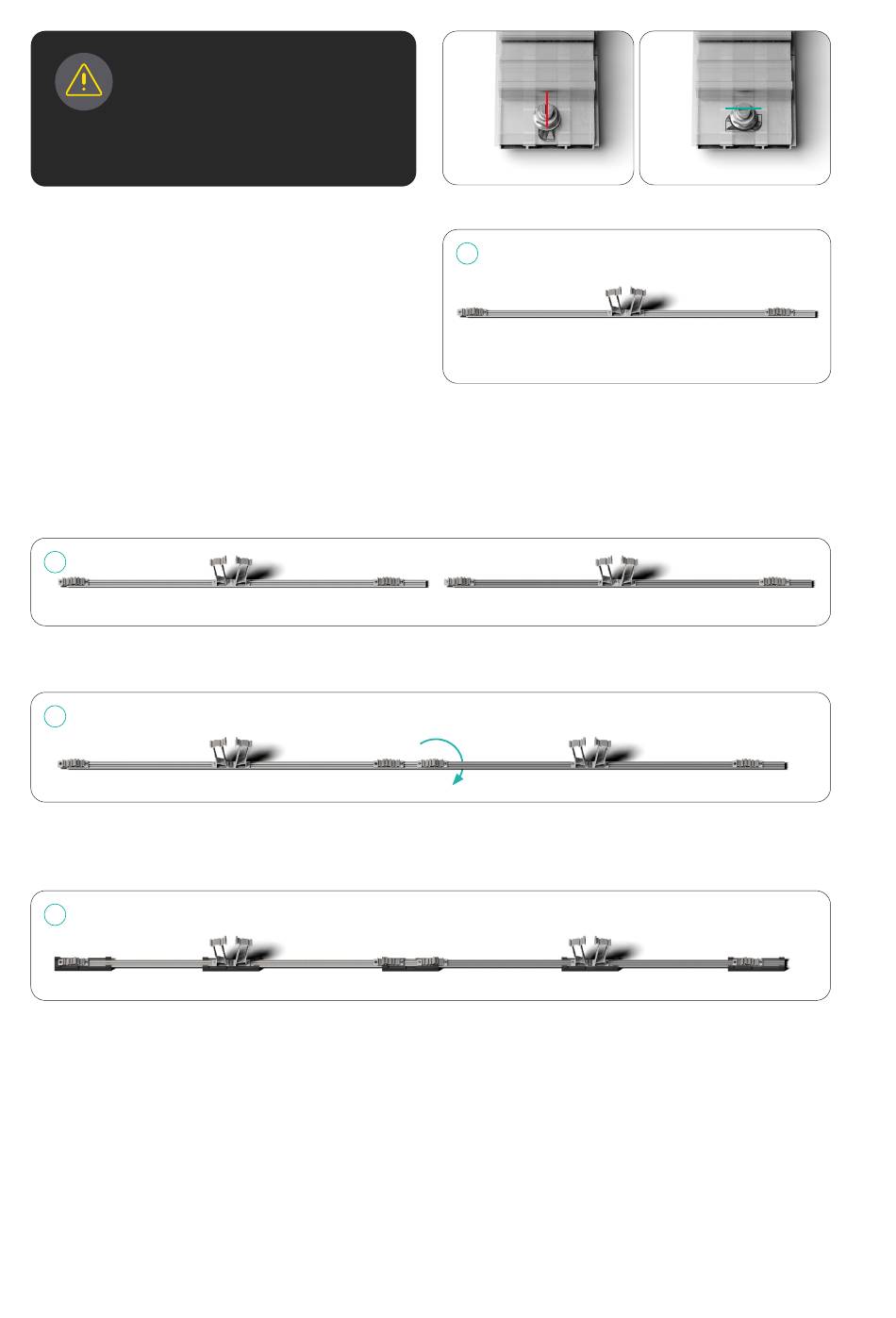

Verbindung von vormontierten Einheiten.
2
3
Legen Sie die Schutzmatten unter die
Schienen.
3
10
Schraube nicht angezogen Schraube angezogen
1
Vormontierte Einheit
Anziehmoment 20 Nm
Montageanleitung LightX Speed
