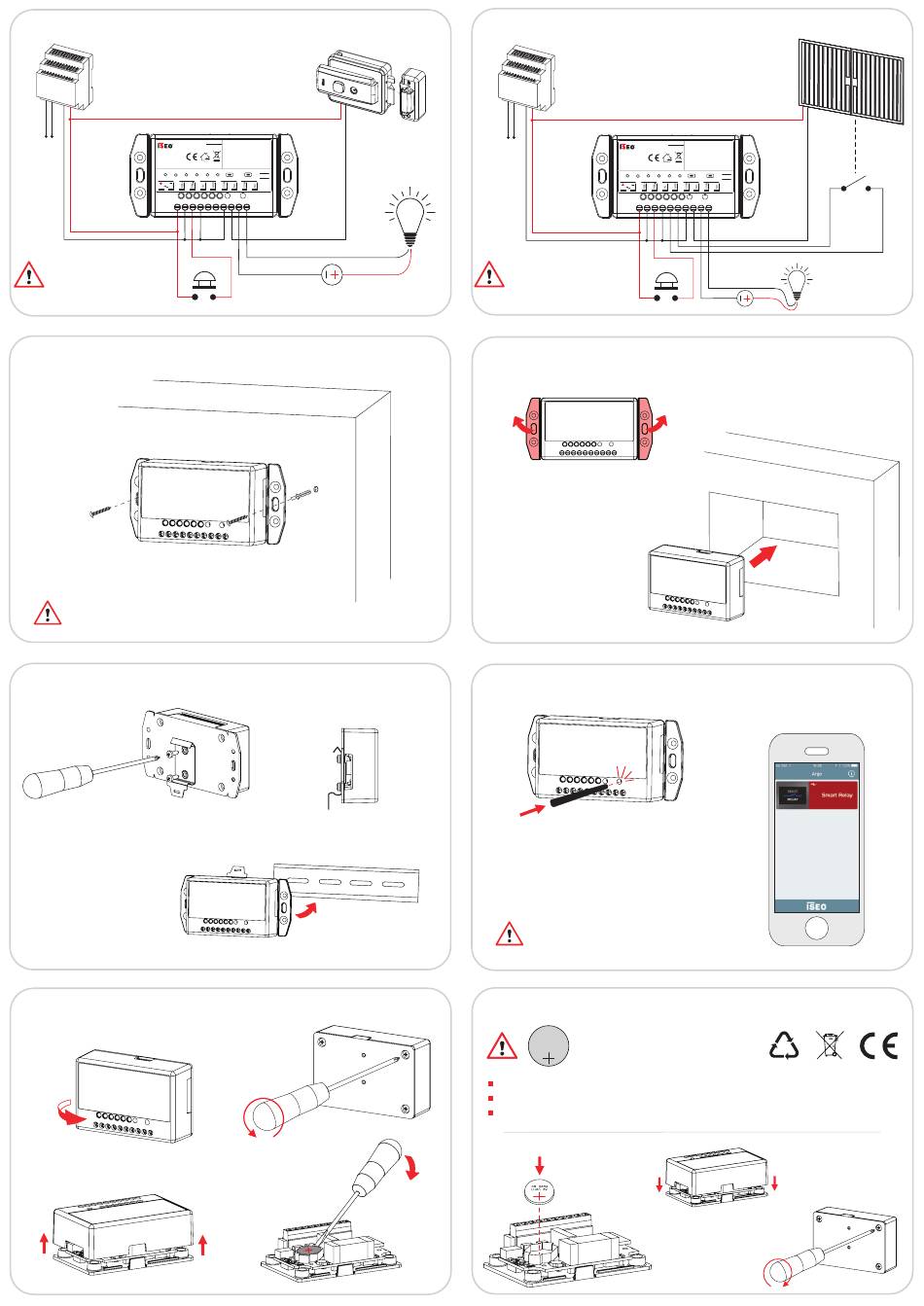

EXEMPLE DE CONNEXION: SMART RELAIS ACTIVE UN SIGNAL LUMINEUX
LORS DU PILOTAGE D'UNE SERRURE ELECTRIQUE
Alimentation
230 VAC
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W)
OUTPUT: 1A - 30VDC/VAC
12 - 24VAC (4VA)
ARGO
Power
REX
Power IN
REX
VDC
P o u r
p r o g r a m m e r
l e
compor tement de la SORTIE
veuillez-vous référer au Manuel
Argo disponible sur app.iseo.com.
INSTALLATION EN APPLIQUE
Vis de fixations et chevilles (diamètre 4mm), fournies avec le kit.
INSTALLATION SUR UN RAIL DIN
1
3
MAINTENANCE: CHANGEMENT DE LA BATTERIE
1
3
Serrure électrique
REMOTE ANT .
RELAY: 5A - 30VDC/VAC
IN
OUT
RELAY
SW1
MASTER
SER
AUX
INPUT
RELAY
OUTPUT
Alimentation
(MAX 30 VDC/AC)
2
2
4
EXEMPLE DE CONNEXION: SMART RELAIS CONTROLE DE POSITION DE PORTE
ET UTILISER POUR ACTIVER UN SIGNAL LUMINEUX
230 VAC
Signal lumineux
(MAX 1 A)
Pour programmer le comportement
d'ENTRÉE et SORTIE, consulter le
Manuel de l'utilisateur Argo
disponible sur app.iseo.com.
INSTALLATION DANS UN BOITIER
1
CRACK!
PREMIERE CONFIGURATION
1
APPUYER
Configurer le Smart Relais grâce à l'application Argo,
veuillez consulter le Manuel d'utilisation de l'appli
Argo disponible à l'adresse: app.iseo.com.
MAINTENANCE: INSTALLATION D'UNE NOUVELLE BATTERIE
3V
Lithium
CR2032
Risque d'explosion si la batterie est remplacée par un modèle non approprié.
Eliminer les batteries conformément aux règles et directives environnementales en vigueur dans votre pays.
Le changement de la batterie doit être réalisé par du personnel technique qualifié.
APPUYER
1
Alimentation
Porte électrique
REMOTE ANT .
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W)
RELAY: 5A - 30VDC/VAC
12 - 24VAC (4VA)
OUTPUT: 1A - 30VDC/VAC
ARGO
Power
REX
IN
OUT
RELAY
SW1
MASTER
SER
AUX
Power IN
REX
INPUT
RELAY
OUTPUT
VDC
CRACK!
2
CLIQUER
Broche plastique
Batterie au lithium
Cr2032 - 3 V
2
Capteur
de position
de porte
Signal Lumineux
( 1 A
M A X )
Présent uniquement
lorsque la porte est
ouverte.
2
3
