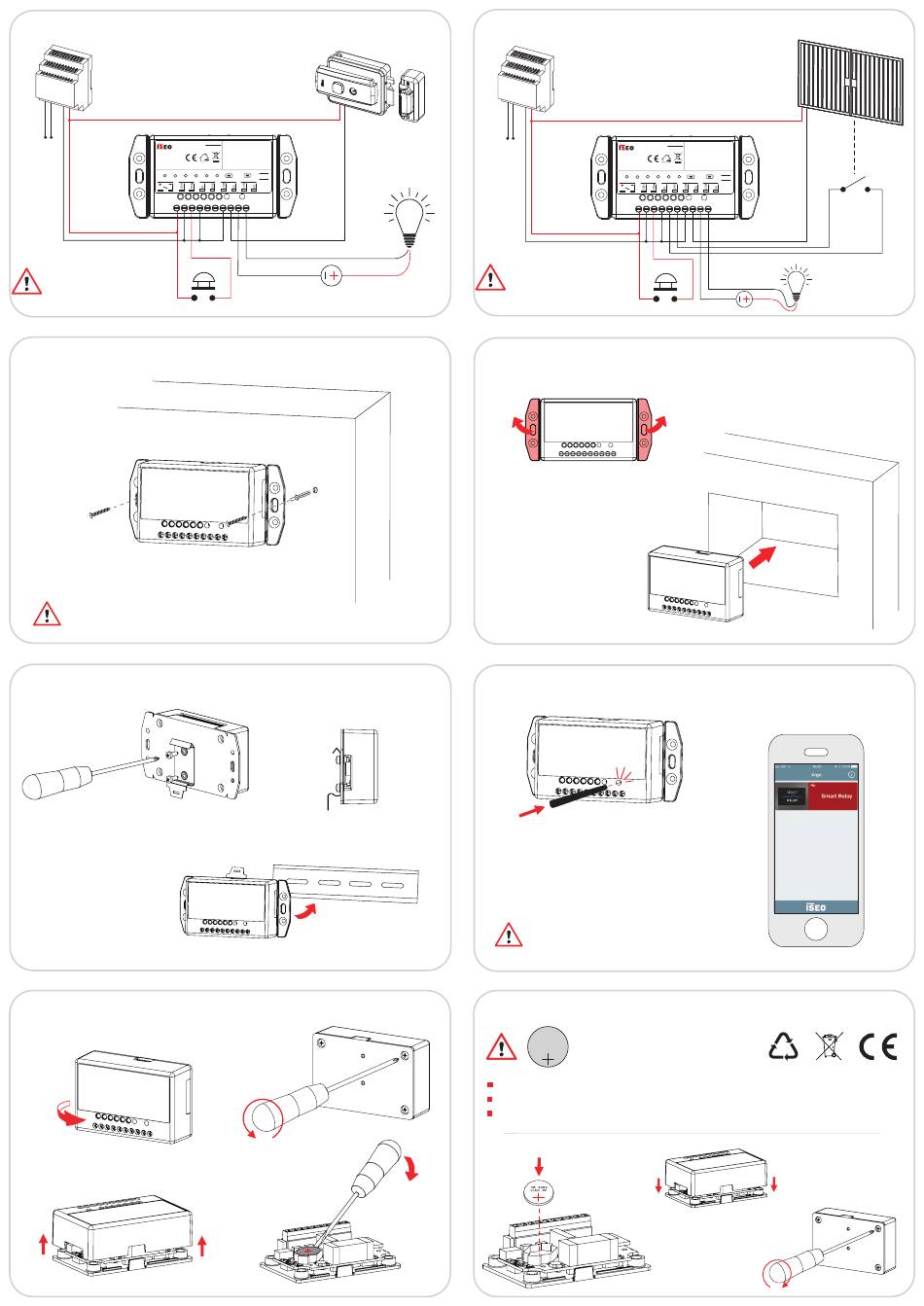

ISEO Smart RELAY 2.0 Installationsanleitung Seite 10

EJEMPLO DE CONEXIóN: SMART RELAY ENCIENDE UNA LUZ DE CORTESÍA
CUANDO ABRE UNA CERRADURA ELÉCTRICA
Alimentación
230 VAC
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
12 - 24VAC (4VA)
ARGO Power REX IN
Power IN REX
VDC
Para programar el comportamiento
de OUTPUT consulte el Manual
de usuario Argo disponible en
app.iseo.com.
INSTALACIóN EN LA PARED
Tornillos y tacos de fijación a la pared (4mm de diámetro), suministrados en el paquete.
INSTALACIóN EN CARRIL DIN
1
3
MANTENIMIENTO: RETIRAR BATERÍA
1
3
Cerradura eléctrica
REMOTE ANT .
Luz de cortesía
OUT RELAY SW1 MASTER SER
AUX
INPUT RELAY OUTPUT
Fuente de alimentación
(MAX 30 VDC/AC)
2
2
4
EJEMPLO DE CONEXIóN: SMART RELAY COMPRUEBA EL ESTADO DE PUERTA
Y LO UTILIZA PARA ENCENDER UNA LUZ DE CORTESÍA
Alimentación
230 VAC
(MAX 1 A)
Para programar el comportamiento
de la ENTRADA y de la SALIDA,
consulte el Manual del usuario de
Argo disponible en app.iseo.com.
INSTALACIóN DENTRO DE UNA CAJA
1
¡CRAC!
CONFIGURACIóN INICIAL
1
PRESIONAR
Para la configuración del Smart Relay con Argo, lea el
Manual de usuario Argo disponible en: app.iseo.com.
MANTENIMIENTO: INSTALACIóN DE NUEVA BATERÍA MANTENIMIENTO: INSTALACIóN DE NUEVA BATERÍA
3V
Lithium
CR2032
Existe riesgo de explosión si la batería es reemplazada por una incorrecta.
Deseche las baterías de acuerdo con las leyes y directrices medioambientales locales.
El reemplazo de la batería debe ser realizado por personal técnico cualificado.
PRESIONAR
1
Cerradura eléctrica
REMOTE ANT .
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
12 - 24VAC (4VA)
ARGO Power REX IN OUT RELAY SW1 MASTER SER
AUX
Power IN REX INPUT RELAY OUTPUT
VDC
¡CRAC!
2
¡CLIC!
Clavija de plástico
Batería de litio
Cr2032 - 3 V
2
Sensor
de estado
de puerta
Luz de cortesía (Máx.
1 A) se enciende solo
cuando la puerta está
abierta.
2
3
