ISEO Smart RELAY 2.0 Installationsanleitung Seite 12

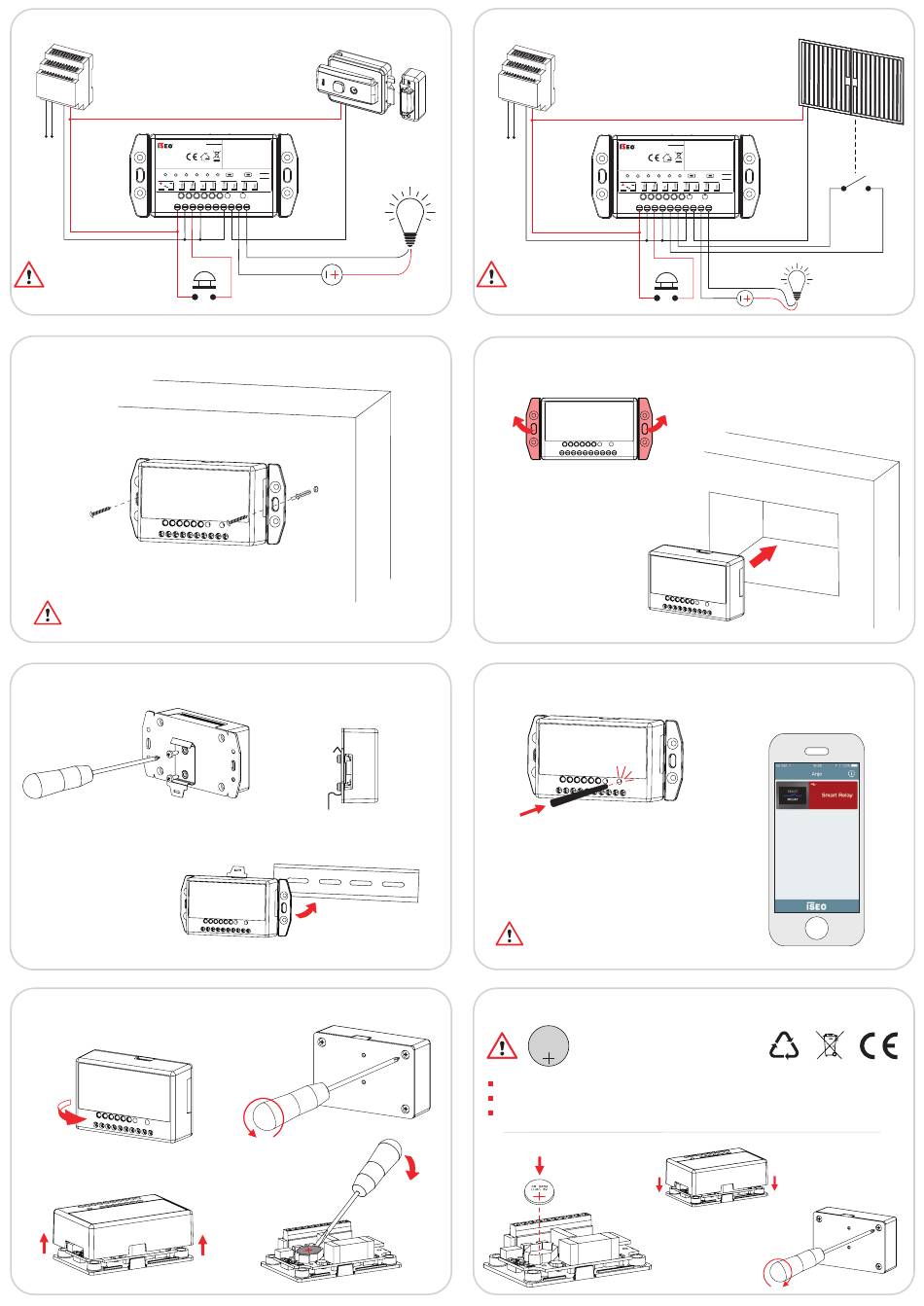

AANSLUITVOORBEELD: SMART RELAIS SCHAKELT EEN WELKOMSTVERLICHTING
IN BIJ HET OPENEN VAN EEN ELEKTRISCH SLOT
Voeding
230 VAC
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W)
OUTPUT: 1A - 30VDC/VAC
12 - 24VAC (4VA)
ARGO Power REX
Power IN REX
VDC
Om het OUTPUT-gedrag te
programmeren, raadpleegt u de
Argo-gebruikershandleiding die
beschikbaar is op app.iseo.com.
INSTALLATIE OP DE MUUR
Muurbevestigingsschroeven en pluggen (diameter 4 mm), meegeleverd in de set.
INSTALLATIE OP EEN DIN-RAIL
1
3
ONDERHOUD: BATTERIJ VERWIJDEREN
1
3
Elektrisch slot
REMOTE ANT .
RELAY: 5A - 30VDC/VAC
IN OUT RELAY SW1 MASTER SER
AUX
INPUT RELAY OUTPUT
Stroomvoorziening
(MAX 30 VDC/AC)
2
2
4
AANSLUITVOORBEELD: SMART RELAIS CONTROLEERT DE STATUS VAN DE
DEUR EN GEBRUIK DEZE OM EEN WELKOMSTVERLICHTING IN TE SCHAKELEN
230 VAC
Welkomstverlichting
(MAX 1 A)
Om het INPUT - en OUTPUT -
g e d r a g t e p r o g r a m m e r e n ,
r a a d p l e e g t
Argo-gebruikershandleiding die
beschikbaar is op app.iseo.com.
INSTALLATIE IN EEN WANDDOOS
1
BREEK AF!
EERSTE CONFIGURATIE
1
DRUK
Voor de Smart Relais-configuratie met Argo, lees de
Argo Gebruikershandleiding beschikbaar is op app.iseo.com.
ONDERHOUD: NIEUWE BATTERIJ MONTEREN
3V
Lithium
CR2032
Explosiegevaar als de batterij wordt vervangen door een onjuist type.
Gooi batterijen weg in overeenstemming met uw lokale milieuwetten en richtlijnen.
Het vervangen van de batterij moet worden uitgevoerd door gekwalificeerd technisch personeel.
DUW
1
Voeding
Elektrische poort
REMOTE ANT .
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
12 - 24VAC (4VA) OUTPUT: 1A - 30VDC/VAC
ARGO Power REX IN OUT RELAY SW1 MASTER SER
AUX
Power IN REX INPUT RELAY OUTPUT
VDC
u d e
BREEK AF!
2
KLIK!
Kunststof pen
Lithium Batterii
Cr2032 - 3 V
2
Sensor
deur
status
We l k o m s t v e r l i c h t i n g
(MAX 1 A) schakelt alleen
AAN als het hek open is.
2
3
