ISEO Smart RELAY 2.0 Installationsanleitung Seite 5

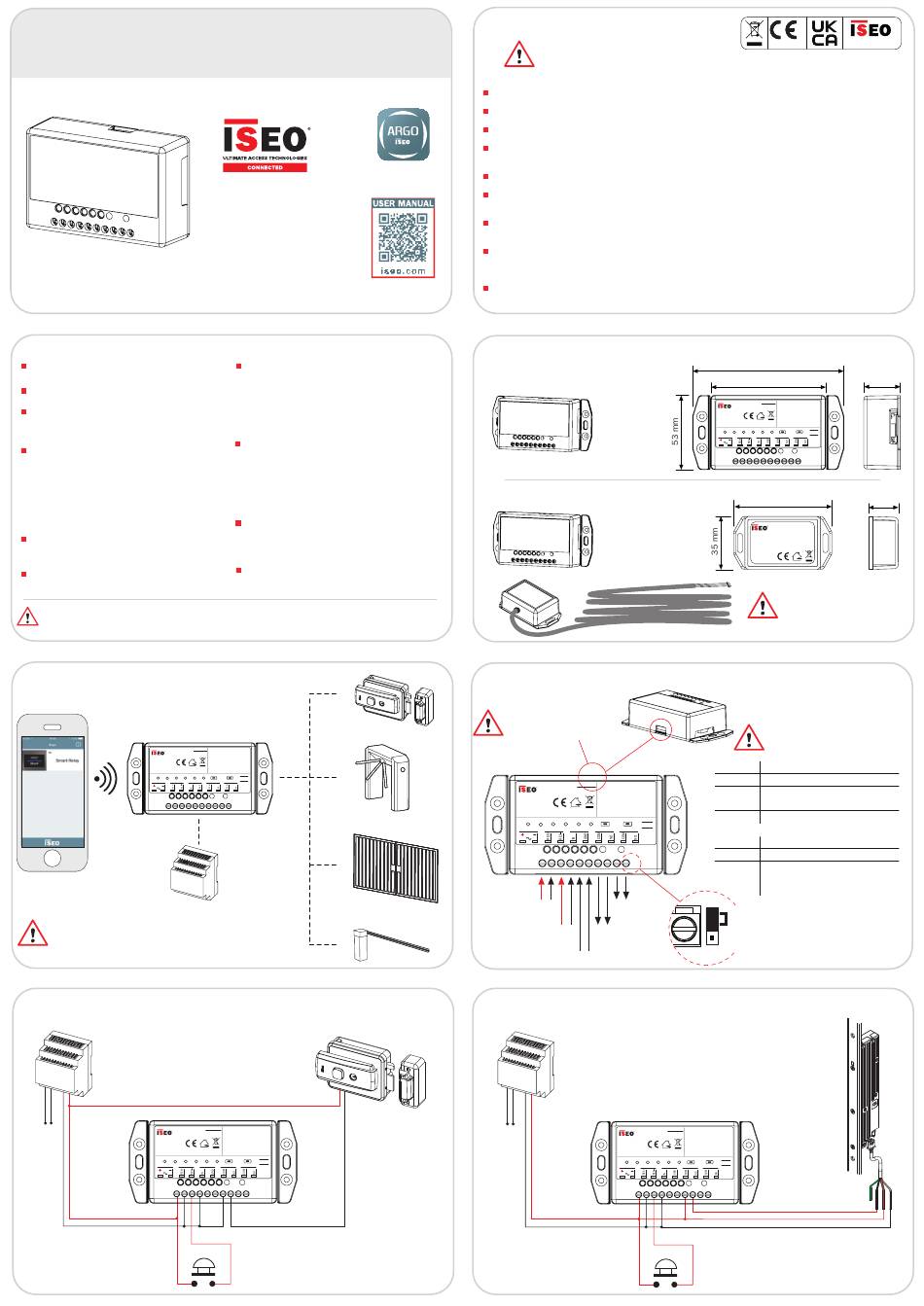

Smart RELAY 2.0
INSTALLATIONSANLEITUNG (DE)
Kein rechtsverbindliches Dokument. Änder ungen und Irrtümer vorbehalten. Cod. 60005E065000 - 2019/03/05
Installationsanleitung Smart Relay (DE) - © 2019 Iseo Serrature S.p.a. - www.iseo.com
TECHNISCHE DATEN
PRODUKT:
Smart Relay.
ANWENDUNG:
Ansteuerung von elektronischen Schalteinrichtungen.
VARIANTEN:
1. Smart Relay (mit internem BLE Modul).
2. Smart Relay mit externem BLE Modul.*
LIEFERUMFANG:
- 1 Smart Relay
- 1 Kunststostift zum Aktivieren des
Programmiermodus
- 1 Montage-Clip für Hutschienen mit Schrauben
- 1 externes BLE Modul mit Anschlusskabel
(nur bei Variante 2)*
- 1 Installationsanleitung (EN/DE)
KOMMUNIKATIONSSCHNITTSTELLE:
Bluetooth 4.0 - Frequenz 2,40 - 2,45 GHz
Maximale Sendeleistung: 5,25 mW
SPANNUNGSVERSORGUNG:
10 ÷ 30 VDC (2 W)
12 ÷ 24 VAC (4 VA)
Wenn das Netzteil eine Leistung von mehr als 90 W hat und nicht vom Typ SELV (Safety Extra Low
Voltage doppelte Isolation, überstrom- und kurzschlussfest) ist, muss vor dem Stromeingang des
Gerätes ein geeigneter Schutzschalter (Leistungsschutzschalter) oder eine verzögerte Sicherung mit
einem Wert von 1 A vorgesehen werden.
ARBEITSPRINZIP
Durchschnittlich
10 m*
REMOTE ANT .
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
12 - 24VAC (4VA) OUTPUT: 1A - 30VDC/VAC
ARGO Power REX IN OUT
Power IN REX INPUT
VDC
*Die Bluetooth Übertragungsreichweite kann abhängig von
der Position des Smart Relais und den Umgebungsbedingungen
v a r i i e r e n . B e i s p i e l s w e i s e k ö n n e n Wä n d e , Tü r e n ,
Glasächen, etc. die Kommunikation zwischen Telefon und
Smart Relais einschränken oder behindern.
INSTALLATIONSBEISPIEL: SMART RELAY ÖFFNET ELEKTRISCHES SCHLOSS
Netzteil
230 VAC
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
12 - 24VAC (4VA) OUTPUT: 1A - 30VDC/VAC
ARGO Power REX IN
Power IN REX
VDC
Tür öffnen
(REX)
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
EINGÄNGE:
- 1 Optoentkoppelter Eingang - REX (Tür öffnen)
10÷30 VDC (12÷24 VAC +/- 10 %)
I = 1,5 mA @10 Vdc, I = 4 mA @30 Vdc
Max. Kabellänge = 100 m
- 1 Digitaler Eingang (NO Kontakt, Schließer) - INPUT
Max. Kabellänge = 25 m
AUSGÄNGE:
- 1 Schaltrelais: RELAY
NO Kontakt, Schließer (stromlos offen)
30 VDC/VAC - 5 A max. mit ohmscher Last
- 1 Signal-Relais: OUTPUT
NO/NC Kontakt (NO Schließer in Werkseinstellung)
30 VDC/VAC - 1 A max. mit ohmscher Last
GEHÄUSE:
- Für Wandmontage.
Zum Einbau in Elektroschutzgehäuse.
- Zur Hutschienenmontage inkl. Montage-Clip.
TEMPERATURBEREICH:
- Arbeits- und Lagertemperatur: -25 °C/+70 °C.
- Relative Feuchte: Max. 95 % ohne Kondensation.
RELAY SW1 MASTER SER
AUX
RELAY OUTPUT
NETZTEIL
Elektrisches Schloss
REMOTE ANT .
OUT RELAY SW1 MASTER SER
AUX
INPUT RELAY OUTPUT
HINWEISE
Lesen Sie diese Anleitung vor Benutzung des Gerätes, um den sachgemäßen Umgang zu gewährleisten.
Bewahren Sie diese Anleitung als künftige Referenz auf.
Die Geräte dürfen nur von qualifziertem oder von ISEO eingewiesenem Personal installiert werden.
Folgen sie bei der Installation sorgfältig der Anleitung. Anleitung und ggf. Wartungsanweisungen sollten
vom Installateur an den Nutzer weitergegeben werden.
Download
Änderungen jeglicher Art, außer der in dieser Anleitung beschriebener, sind nicht erlaubt.
ISEO Argo App
Das Produkt darf nur zu dem Zweck verwendet werden, für den es konzipiert wurde,
anderweitiger Gebrauch gilt als unsachgemäß und ist gefährlich.
Die elektrischen Anschlüsse sind entsprechend den Anweisungen in dieser Anleitung vorzunehmen und
müssen den geltenden Vorschriften entsprechen.
Im Falle eines Fehlers und/oder einer Betriebsstörung trennen Sie das Gerät über den Hauptschalter von der
Stromversorgung und manipulieren Sie diese nicht. Für alle Reparaturen wenden Sie sich bitte an die Service
abteilung des Herstellers.
Vor der Reinigung sind die Geräte vom Strommnetz zu trennen.
VARIANTEN UND ABMESSUNGEN
Smart Relay (mit internem BLE Modul)
Smart Relay mit externem BLE Modul
Externes BLE Modul
ELEKTRISCHE ANSCHLÜSSE
Der Anschluss für das
externe BLE Modul ist
nur bei Variante 2
verfügbar.
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
ARGO Power
Power IN
VDC
Power IN
INSTALLATIONSBEISPIEL: SMART RELAY ÖFFNET MULTIBLINDO eMOTION
230 VAC
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA)
ARGO
Power IN
VDC
Smart Relay
EINGANG
Power IN
REMOTE ANT .
REX
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
INPUT
REX IN OUT RELAY SW1 MASTER SER
AUX
REX INPUT RELAY OUTPUT
AUSGANG
RELAY
OUPUT
OUTPUTS
REX RELAY
INPUTS
Netzteil
REMOTE ANT .
R
SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
12 - 24VAC (4VA) OUTPUT: 1A - 30VDC/VAC
ARGO Power REX IN OUT RELAY SW1 MASTER SER
AUX
Power IN REX INPUT RELAY OUTPUT
VDC
Tür öffnen
(REX)
ULTIMATE ACCESS
T E C H N O L O G I E S
EC Declarations of conformity available at:
https://www.iseo.com/it/de/download
109 mm
26 mm
82 mm
REMOTE ANT .
R
SMART RELAY
RELAY: 5A - 30VDC/VAC
OUTPUT: 1A - 30VDC/VAC
Power REX IN OUT RELAY SW1 MASTER SER
AUX
REX INPUT RELAY OUTPUT
15 mm
65 mm
R
SMART RELAY
MADE IN ITALY
Remote Bluetooth Module
Max. Kabellänge = 3 m
IP53
Techn. Daten der Ein- und
Ausgänge finden Sie in
Kapitel «Technische Daten».
Beschreibung
Spannungsversorgung
Request to exit
(Tür öffnen)
NO Kontakt (Schließer)
Beschreibung
Schaltrelais 5 A NO
Signalrelais 1 A NO
(NC konfigurierbar über Jumper
innerhalb des Gehäuses)*
*
Output NO, Schließer (Standard)
Output NC, Öffner
Multiblindo
eMotion
