ƒ
4.4
Das Leckagemanagement setzt sich aus einem Leckagesensor und einem
Drainagesystem zusammen. Das Drainagesystem sorgt dafür, dass ausge-
tretene Flüssigkeiten automatisch in einen Abfallbehälter fließen. Wenn
sich zu viel Flüssigkeit ansammelt, blinkt die rote LED am Gerät. Das Ge-
rät und die Datenaufnahme über die Chromatografie-Software werden
gestoppt.
Voraussetzung
ƒ
Vorgehensweise Ablauf
1. Stecken Sie den Trichter
2. Stecken Sie den Schlauchstut-
3. Stecken Sie den Schlauchstut-
4. Verbinden Sie den Drai-
AZURA® Detektor DAD 6.1L, DAD 2.1L, MWD 2.1L Betriebsanleitung, V6700
Installation und Inbetriebnahme
Defekte Stromversorgungskabel und -stecker: Beschädigte oder
fehlerhafte Kabel und Stecker dürfen aus Sicherheitsgründen nicht für
den Anschluss der Geräte an die Stromversorgung benutzt werden.
Ersetzen Sie defekte Kabel und Stecker ausschließlich durch Zubehör
von KNAUER.

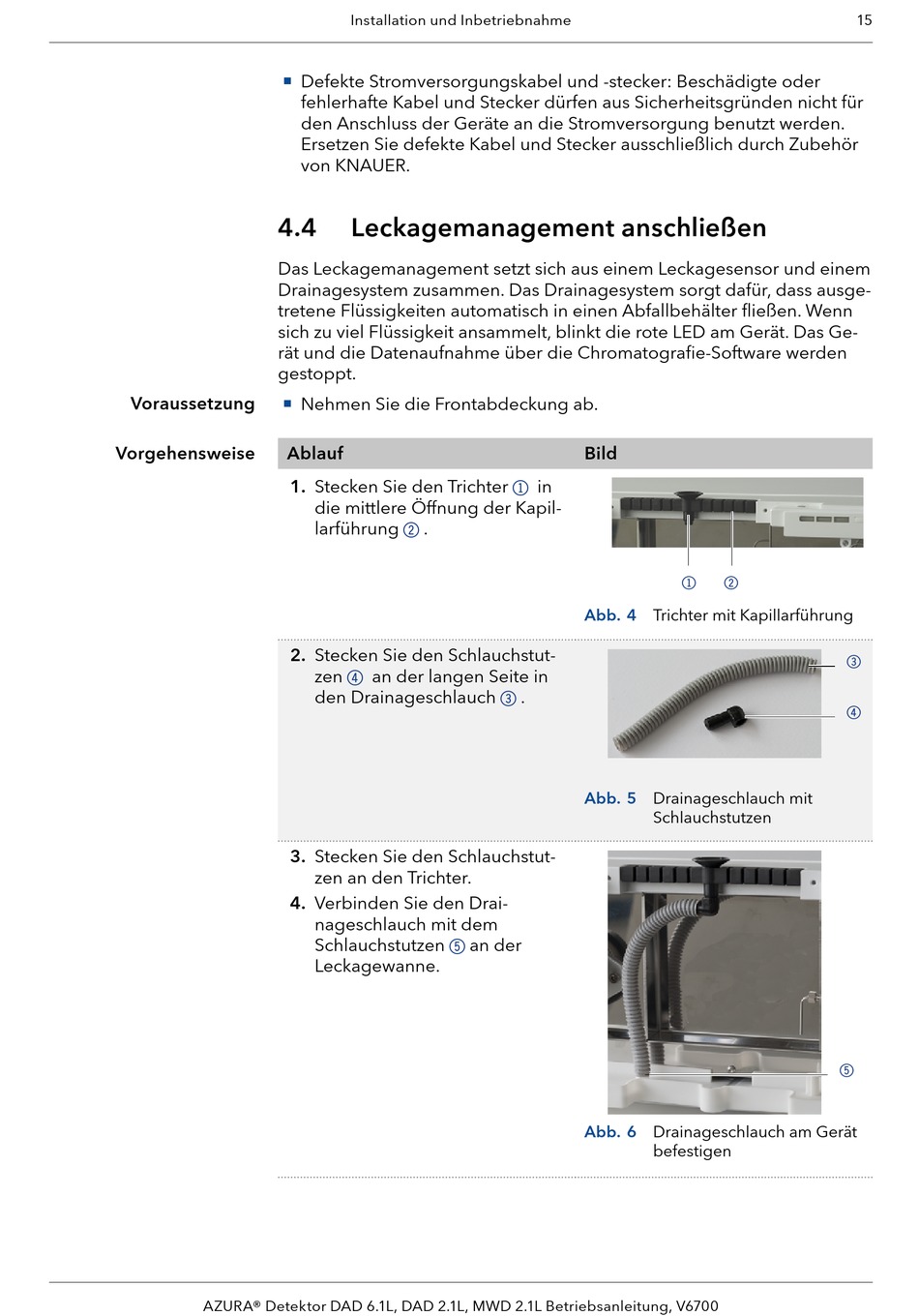

Leckagemanagement anschließen
Nehmen Sie die Frontabdeckung ab.
die mittlere Öffnung der Kapil-
larführung .
2
zen an der langen Seite in
4
den Drainageschlauch
zen an den Trichter.
nageschlauch mit dem
Schlauchstut zen an der
5
Leckagewanne.
in
1
Abb. 4 Trichter mit Kapillarführung
.
3
Abb. 5 Drainageschlauch mit
Schlauchstutzen
Abb. 6 Drainageschlauch am Gerät
befestigen
1 2
3
4
5
