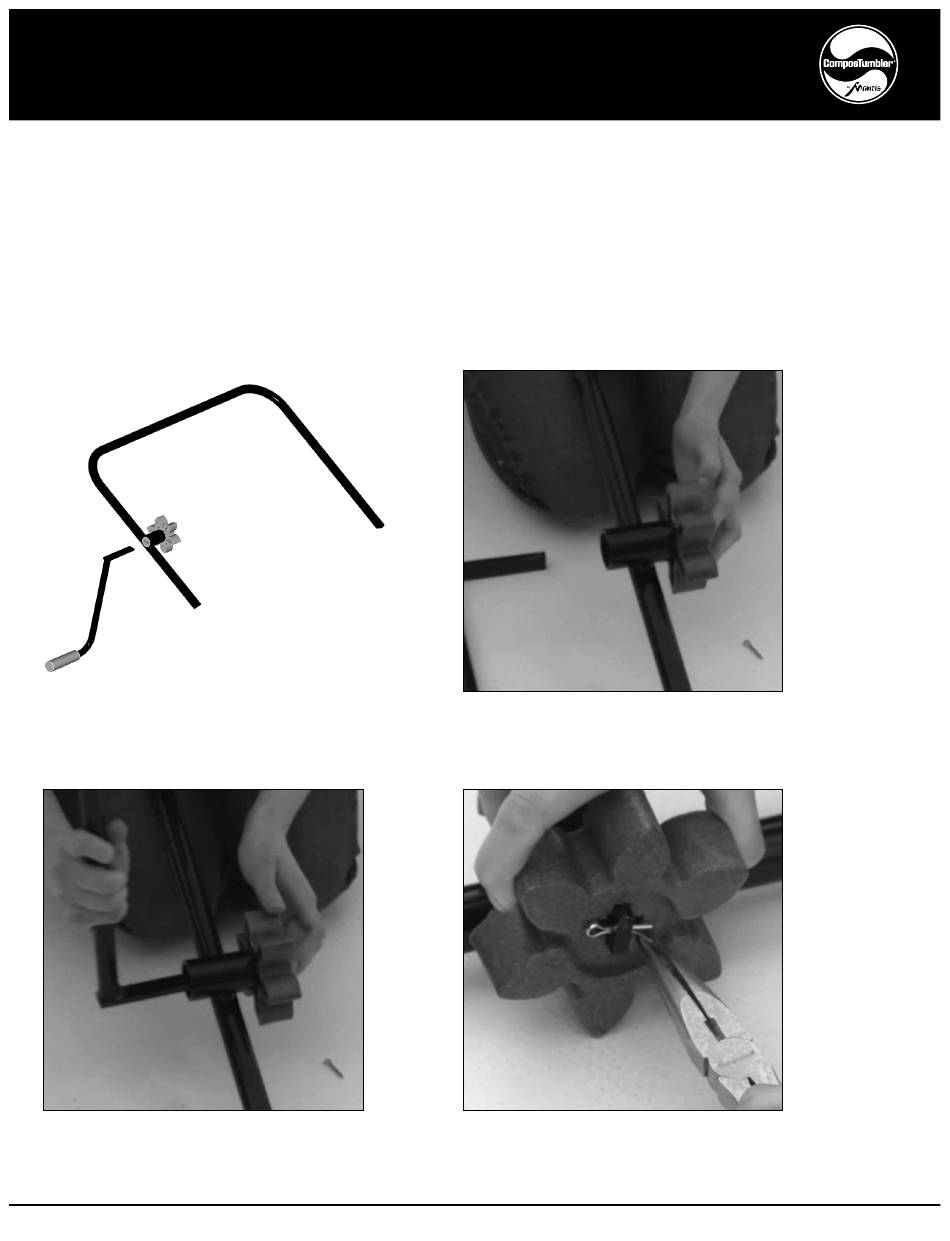

ÉTAPE 8 – POSE DU PIGNON D'ENTRAÎNEMENT
CE QU'IL FAUT :
Outillage :
Pince universelle (ou à bec fin)
Visserie :
8a - (1) Goupille fendue
Pièces :
Article 8 - (1) Support d'entraînement
Article 13 - (1) Pignon d'entraînement
8.1
Enfiler le pignon d'entraînement à travers le tube du support d'entraînement avec le pignon vers
l'intérieur du support d'entraînement.
8.2
Enfiler la manivelle dans le pignon
d'entraînement et l'attacher avec la goupille
fendue.
8.3
Avec la pince, plier la branche de la goupille
comme sur l'illustration.
11
