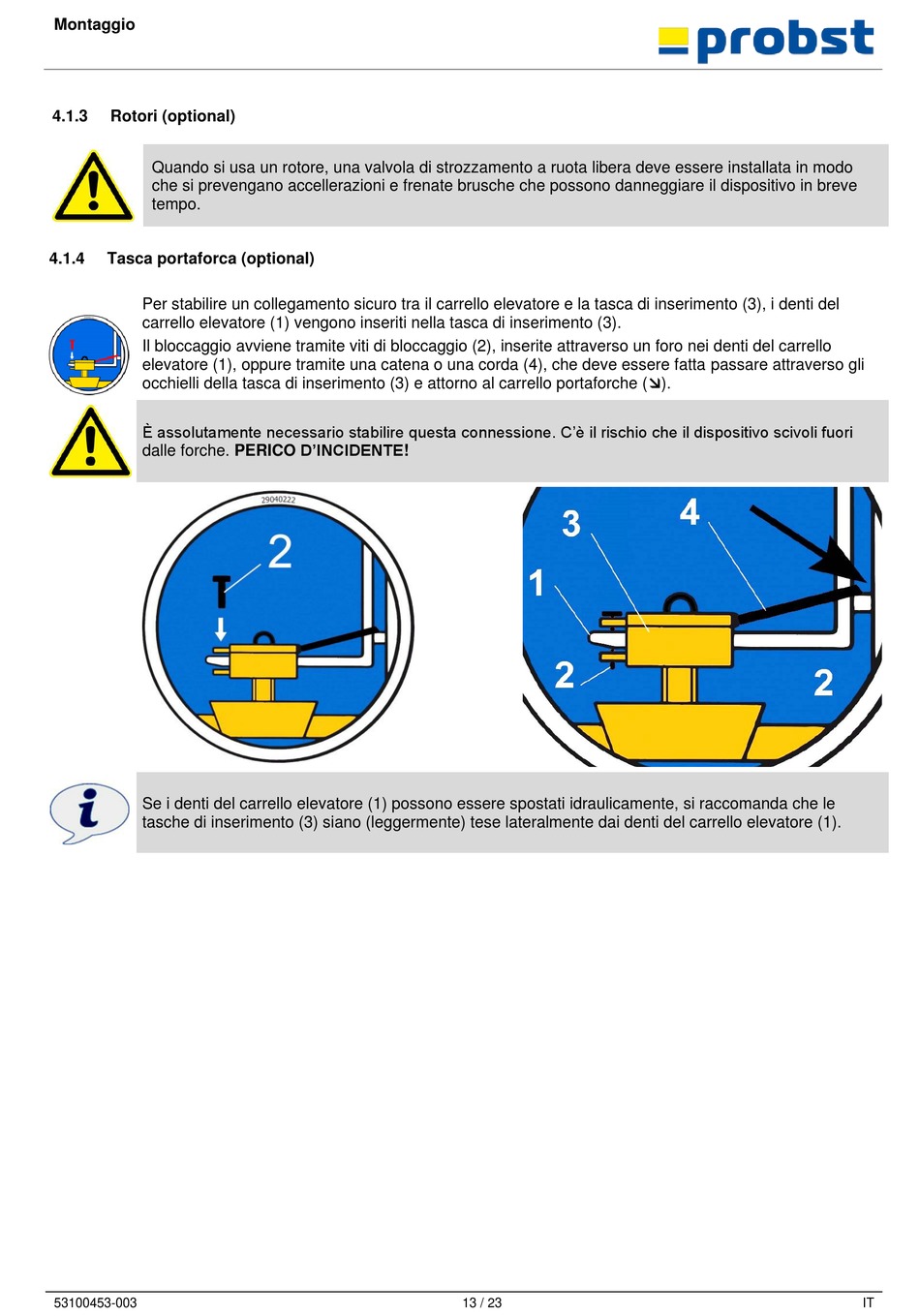

Montaggio
4.1.3 Rotori (optional)
Quando si usa un rotore, una valvola di strozzamento a ruota libera deve essere installata in modo
che si prevengano accellerazioni e frenate brusche che possono danneggiare il dispositivo in breve
tempo.
4.1.4 Tasca portaforca (optional)
Per stabilire un collegamento sicuro tra il carrello elevatore e la tasca di inserimento (3), i denti del
carrello elevatore (1) vengono inseriti nella tasca di inserimento (3).
Il bloccaggio avviene tramite viti di bloccaggio (2), inserite attraverso un foro nei denti del carrello
elevatore (1), oppure tramite una catena o una corda (4), che deve essere fatta passare attraverso gli
occhielli della tasca di inserimento (3) e attorno al carrello portaforche ().
È assolutamente necessario stabilire questa connessione. C'è il rischio che il dispositivo scivoli fuori
dalle forche. PERICO D'INCIDENTE!
Se i denti del carrello elevatore (1) possono essere spostati idraulicamente, si raccomanda che le
tasche di inserimento (3) siano (leggermente) tese lateralmente dai denti del carrello elevatore (1).
