210 Guide d'infor mation sur le système
C o u v e r c l e d e l ' e m p l a c e m e n t d ' e x t e n s i o n P C I e t c o n n e c t e u r
d e c a r t e d ' e x t e n s i o n
Retirer le capot supérieur en appuyant sur les deux boutons latéraux
7
et en faisant pivoter le capot vers la partie arrière du périphérique
d'amarrage. Lorsque vous avez fait pivoter le capot vers l'arrière,
débloquez les ergots à charnière de l'arrière du périphérique d'amarrage
et retirez complètement le capot.
Reportez-vous à la figure « Retrait du capot supérieur ».
Retirez la vis retenant le support de montage vide et mettez-la de côté
8
pour l'utiliser plus tard.
Retirez le support de montage vide. Si une carte PCI est installée,
retirez-la en la saisissant par les angles extérieurs et en la faisant glisser
délicatement hors du connecteur.
Installez une carte d'extension PCI.
9
Insérez fermement le connecteur de bord de carte dans le
a
connecteur de carte d'extension.
b Poussez doucement la carte dans le connecteur jusqu'à ce qu'elle
soit bien en place.

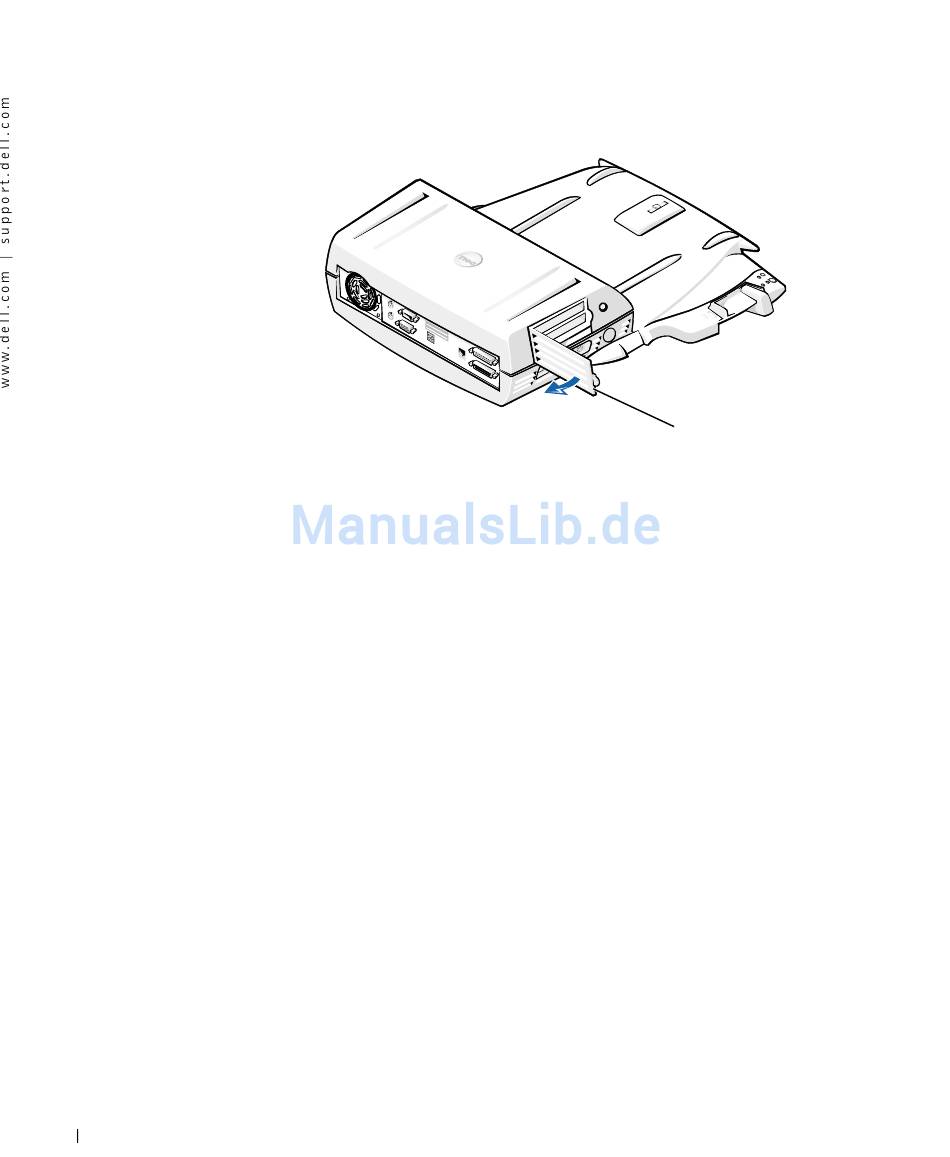

Couvercle de
l'emplacement
d'extension PCI
