Fuxtec FX-MS152 Bedienungsanleitung Seite 25

Manual_FX-MS152_FX-MS162_Int24_rev17

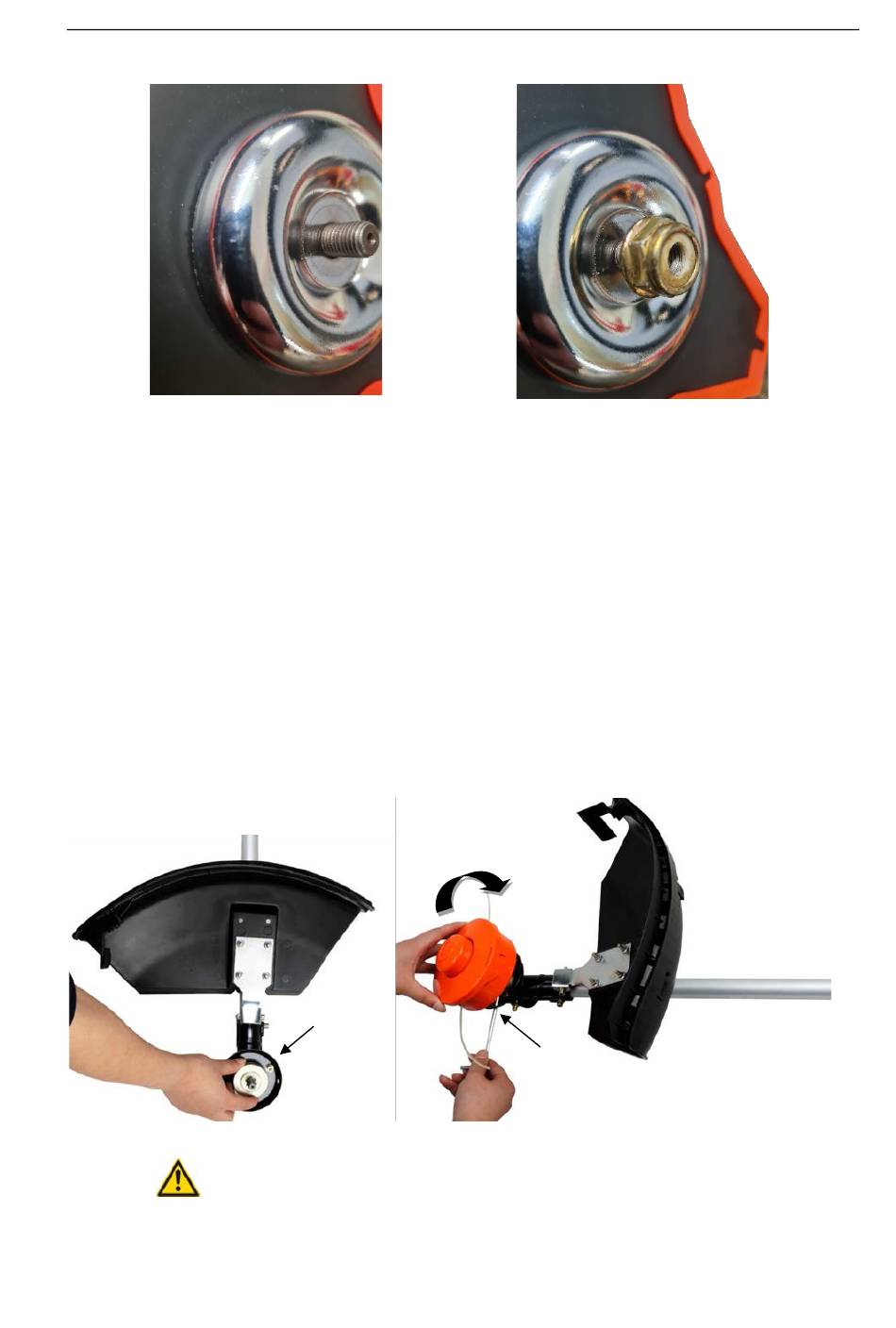

Montage des Rasentrimmers (Fadenspule)
Schritt 1:
Stecken Sie den Schlüssel (1) in das Loch des Getriebekopfes, so dass die Getriebewelle arretiert ist.
Schrauben Sie die Mutter ab und entfernen Sie diese. Da es sich um eine Sicherheitsmutter handelt,
bitte darauf achten, dass hier ein Linksgewinde vorhanden ist.
Schritt 2:
montieren Sie die untere Abstandscheibe (hier Punkt 2, die gleiche Scheibe wie oben bei der
Montage des Messers 2) und installieren Sie die Fadenspule auf die Getriebewelle. Die restlichen
Zubehörteile wie die obere Abstandsscheibe/Unterlegscheibe oder der silberne Ring wird zur
Montage der Fadenspule nicht benötigt! Im Anschluss ziehen Sie diese von Hand fest.
2
1
Warnung!
Stellen Sie sicher, dass alle Komponenten richtig montiert und zusammengebaut sind, und dass alle
Schrauben festgezogen sind.
25
