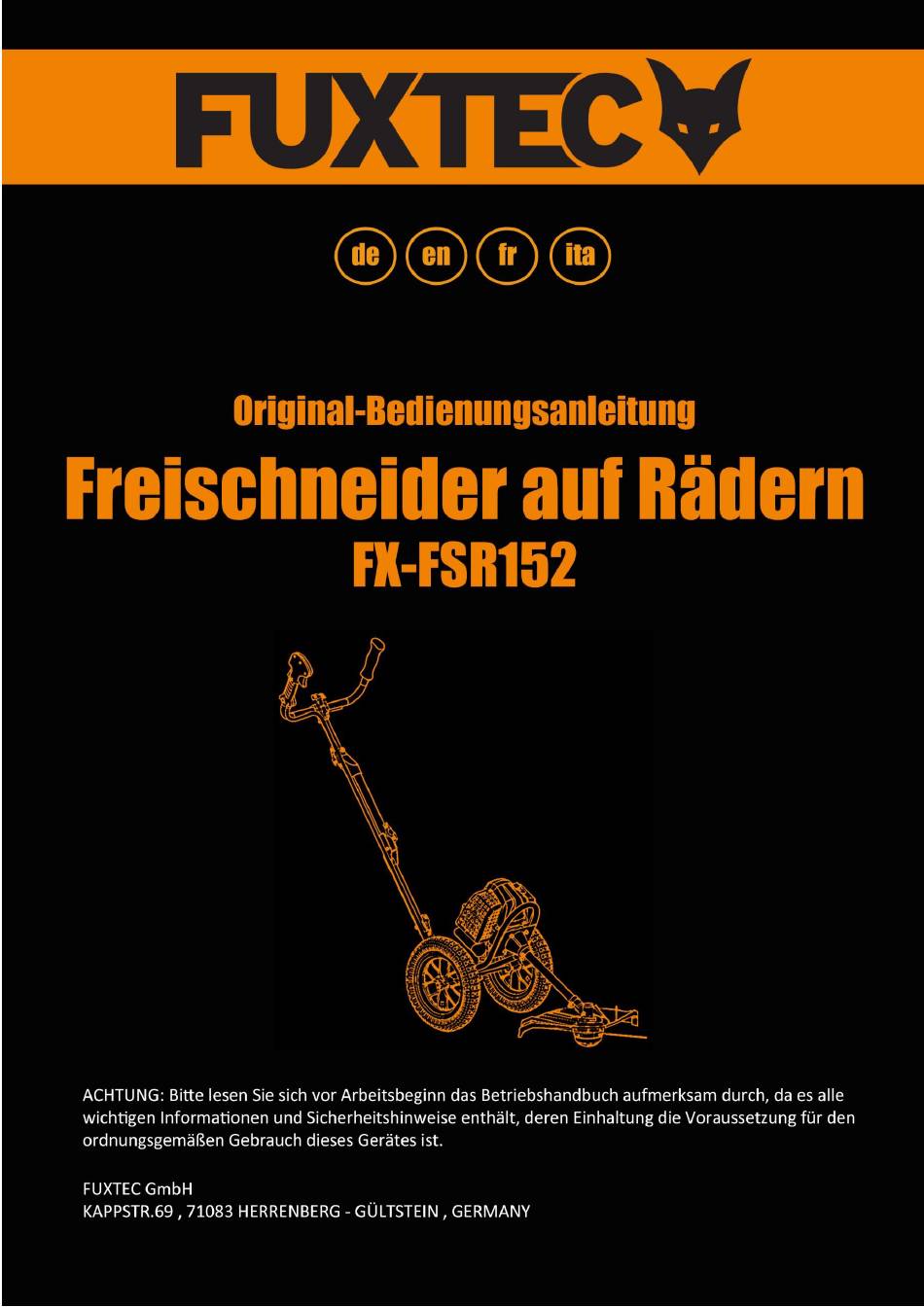

- Seite 1 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06...
-
Seite 2: Freischneider Auf Rädern
ORIGINALBEDIENUNGSANLEITUNG Freischneider auf Rädern FX-FSR152 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb... -
Seite 3: Inhaltsverzeichnis
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 INHALTSVERZEICHNIS TECHNISCHE DATEN ........................4 SYMBOLE UND SICHERHEITSHINWEISE AUF DER MASCHINE ..........5 BESTIMMUNGSGEMÄßER GEBRAUCH UND ALLGEMEINE SICHERHEITSHINWEISE ..8 HINWEISE FÜR ZUBEHÖRTEILE ....................10 SYMBOLE AUF DER MASCHINE ....................11 BAUTEILÜBERSICHT ........................12 MONTAGE DER MASCHINE ....................... 13 KRAFTSTOFFE .......................... -
Seite 4: Technische Daten
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern! 1. Technische Daten FX-FSR152 Motor luftgekühlt; 2-Takt Hubraum 51,7cm Maximale Ausgangsleistung (kW) 2.2kW / 7.500min (in der Übereinstimmung mit ISO 8893) Höchstgeschwindigkeit des Motors... -
Seite 5: Symbole Und Sicherheitshinweise Auf Der Maschine
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 2. Symbole und Sicherheitshinweise auf der Maschine WARNUNG! UNSACHGEMÄßE BEDINGUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH. IMMER AUGENSCHUTZ, OHRSCHUTZ UND KOPFSCHUTZ TRAGEN TRAGEN SIE FUSSSCHUTZ. TRAGEN SIE HANDSCHUHE（Scharfe Kante!）. - Seite 6 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 NICHT RAUCHEN UND OFFENE FLAMMEN AM GERÄT WARNUNG: GEFAHR VOR HEISSEN BAUTEILEN SCHALTEN SIE DIE IMMER MASCHINE AUS UND STELLEN SIE SICHER, DASS DAS SCHNITTWERKZEUG GESTOPPT IST, BEVOR SIE ES SÄUBERN, ENTFERNEN ODER JUSTIEREN. WARNUNG: ABGASE DIESES PRODUKTS ENTHALTEN CHEMIKALIEN DIE ZU KREBS, GEBURTSSCHÄDEN...
- Seite 7 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Lassen Sie diese Maschine andere nicht benutzen, es sei denn diese Personen sind gänzlich eingewiesen, haben das Maschinenhandbuch gelesen und verstanden sowie sind in der Bedienung der Maschine ausgebildet worden. Eine längere Nutzung der Maschine setzt den Nutzer Erschütterungen aus, die zur Weißfingerkrankheit (Raynaud-Syndrom) oder zum...
-
Seite 8: Bestimmungsgemäßer Gebrauch Und Allgemeine Sicherheitshinweise
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise Diese Maschine darf nur zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp verwendet werden. Nie für andere Zwecke verwenden, da es dabei zu schweren Verletzungen kommen kann! Korrekte Sicherheitsanweisungen müssen beachtet werden. SETZEN SIE SICH ODER ANDERE NICHT GEFAHR AUS. - Seite 9 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 auch alle möglichen Gegenstände, die die Maschine beim Schnitt herumschleudern könnte ● Lassen Sie nie die Maschine unbeaufsichtigt ● Strecken Sie sich nicht weit vorne über. Behalten Sie ständig sicheren Stand und Balance. ● Kinder dürfen keinen Zugang zu der Maschine haben. Zuschauer sollten in einem Sicherheitsabstand vom Arbeitsbereich mindestens 15 Metern stehen ●...
-
Seite 10: Hinweise Für Zubehörteile
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 4. Hinweise für Zubehörteile ● Stellen Sie sicher, dass Ihr Produkt nur mit originalen Zubehörteilen ausgestattet wird. Verwenden Sie dafür ausschließlich Originalteile, welche vom Hersteller vorgeschrieben sind. Der Gebrauch aller anderen Zusatzgeräte oder Zubehörteile kann Verletzungen der Benutzer und Beschädigen von Maschine verursachen ●... -
Seite 11: Symbole Auf Der Maschine
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 5. Symbole auf der Maschine WARNUNG ◆ Für den sicheren Betrieb und Wartung, sind Symbole auf der Maschine angebracht. Halten Sie sich an die Angaben um Fehler zu vermeiden Der Einfüllstutzen “Benzin/2-Taktölmischung 1/40” Position: Tankdeckel Setzen Sie den Schalter auf “|” Position, Startet der Motor. -
Seite 12: Bauteilübersicht
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 6. Bauteilübersicht Nylonfadenkopf Schutzschild Getriebe Antriebsachse Kupplungsglocke Starterseilzug Tank Verbindungsstück 10. Drehverbinder 11. Griff-Verbindungsstück 12. linker-Handgriff 13. rechter-Handgriff 14. Gashebelsperre* 15. Gashebel 16. Start/Stopp-Schalter *14 Gashebelssperre verhindert eine zufällige Beschleunigung des Motors. Der Gashebel kann nur gedrückt... -
Seite 13: Montage Der Maschine
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 7. Montage der Maschine ■ Montage des Rahmens 1. Legen Sie den Griff in die vorgesehen Halterung und befestigen Sie diesen mit der abgebildeten Klammer und der dazugehörigen Flügelschraube. 2. Befestigen Sie den Griff mit Hilfe der passenden Schraube (1) und Mutter (2) 3. -
Seite 14: Höhenverstellung
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 ■ Montage des Schutzschildes Befestigen Sie das Schutzschild (5) und Getriebedeckel (4) mit dem Getriebe (6) mit den dazugelieferten Schrauben (3) und ziehen diese Schrauben fest. ■ Montage Fadenkopf Legen Sie die Halterung (2) auf die Welle unter dem... -
Seite 15: Kraftstoffe
Produkt aus. Benutzen Sie nie eine Kraftstoffmischung, welches über 90 Tagen gelagert worden ist. WARNUNG: Es muss ein erstklassiges Öl für 2-Takt luftgekühlte Maschine sein. Wir empfehlen Ihnen hierzu das FUXTEC Zweitaktöl ‘‘MADE IN GERMANY‘‘ KRAFTSTOFFMISCHUNG Mischen Sie Kraftstoff mit 2-Takt-Öl in einem dafür vorgesehenen Behälter. Beachten Sie die Mischungstabelle der folgenden Seite für korrektes Verhältnis des Kraftstoffs zum Öl. -
Seite 16: Empfohlener Kraftstoff
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Empfohlener Kraftstoff Es wird empfohlen, bleifreies Benzin mit einer Oktanzahl von 90 # oder höher zu verwenden, um so die Abscheidung von Kohlenstoff in der Brennkammer zu reduzieren. Verwenden Sie kein altes oder verschmutztes Benzin. Halten Sie den Kraftstofftank staubfrei und vermeiden Sie das Wasser in den Tank gelangt. -
Seite 17: Kaltstart Der Maschine
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 9. Kaltstart der Maschine WARNUNG Der Schneidkopf rotiert umgehend beim Starten des Motors. Achten Sie auf einen sicheren Stand und eine feste und ebene Oberfläche. Schieben Sie den Motor-Stoppschalter am rechten Handgriff auf die Position I Schieben Sie den Schalter auf Position 0 haben Sie keinen Zündfunken und der Motor kann nicht gestartet... -
Seite 18: Warmstart Der Maschine
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Stellen Sie den Hebel für die Startklappe (Choke) danach auf Position „WARM START“ Lassen Sie den Motor im Leerlauf für einige Minuten warmlaufen ANMERKUNG: Wenn die Maschine nach wiederholten Versuchen nicht startet, beziehen Sie sich auf Fehlersuchkapitel. - Seite 19 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 langsam am Anfang oder im Trimmbetrieb laufen. IMMER ABSTAND IM ARBEITSBEREICH von Dosen, Flaschen, Felsen, usw. halten. Aufwirbelnde Gegenstände können Benutzer oder Zuschauer ernste Verletzung verursachen und die Maschine beschädigen. Wenn ein Gegenstand versehentlich angestoßen wird, STELLEN Sie sofort die MASCHINE ab und überprüfen Sie die Maschine.
-
Seite 20: Nylonfaden Ersetzen
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 ausgerüstet wurde, trimmt Ihre Maschine unansehnliche Unkräuter und hohes Gras mit großem Durchmesser in Bereichen entlang Zäunen, Wänden, Grundstücken und um Bäume. ANMERKUNG: Achten Sie besonders darauf das Trimmen an Ziegelstein- oder Steinwände usw., zu schneller Fadenabnutzung führt. - Seite 21 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 6. Ist der Faden zu kurz ziehen Sie diesen einfach mit Kraft heraus und bestücken den Fadenkopf mit einem längeren Faden...
-
Seite 22: Wartungsplan
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Wartungsplan Regelmäßige Überprüfungen und Einstellungen müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus. Wartungszyklus Jeden Jede 3... -
Seite 23: Reinigung Des Luftfilters
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Reinigung des Luftfilters VORSICHT: Lassen Sie nie den Motor ohne den Luftfilter laufen. Ein schmutziger Luftfilter drückt auf die Motorleistung, erhöht den Benzinverbrauch und erschwert den Start. Falls Sie ein Verlust von Motorleistung bemerken: Entfernen Sie die Schraube auf der Filterabdeckung und nehmen den Filter heraus. -
Seite 24: Einlagerung Der Maschine
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Drehmoment von 9,8-11,8 Nm an 6. Montieren Sie die Zündkappe wieder auf die Zündkerze WARNUNG Die Zündkerze muss festgeschraubt sein sonst läuft der Motor heiss und wird beschädigt. Schutzschildmesser schärfen 1. Entfernen Sie Schneidmesser (E) von Schutzschild (F). - Seite 25 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 6. Lassen Sie Maschine abkühlen (etwa 5 Minuten). 7. Verwenden Sie einen Zündkerzenschlüssel, entfernen Sie die Zündkerze. 8. Gießen Sie 1 Teelöffel sauberes 2-Taktöl in die Brennkammer. Ziehen Sie das Starterseil langsam mehrmals, um interne Bestandteile zu beschichten. Ersetzen Sie die Zündkerze.
-
Seite 26: Fehlerbehebung
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Fehlerbehebung 1. Schwierigkeiten bei Inbetriebnahme Situation Ursache Lösung Säubern Sie die Zündkerze. Kohleablagerung zwischen den Zündkerze Einstellung des Dioden der Zündkerze Kein Spaltes 0.6~0.7mm, Ersetze die Zündkerze Zündfunke Zündspule defekt Schwungrad- Ersetzen Sie die andere Magnet zu schwach Zündspule bzw. -
Seite 27: Kundendienst
Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06 Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich an Ihren Fachhändler oder direkt an den Hersteller. Verwenden Sie ausschließlich vom Hersteller freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht. Kundendienst Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. -
Seite 28: Eg-Konformitätserklärung
EN ISO 14910:2007/A1:2009 Normen: EN ISO 14982: 2009 Herstellerunterschrift/Datum: Tim Gumprecht, 24.03.2021 Name und Anschrift der Tim Gunprecht Person, die berechtigt ist, die FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, technischen Unterlagen, die GERMANY in der Gemeinschaft ansässig ist zusammenzustellen... - Seite 112 Original Bedienungsanleitung FUXTEC FX-FSR152_de_en_fr_ita_rev06...
