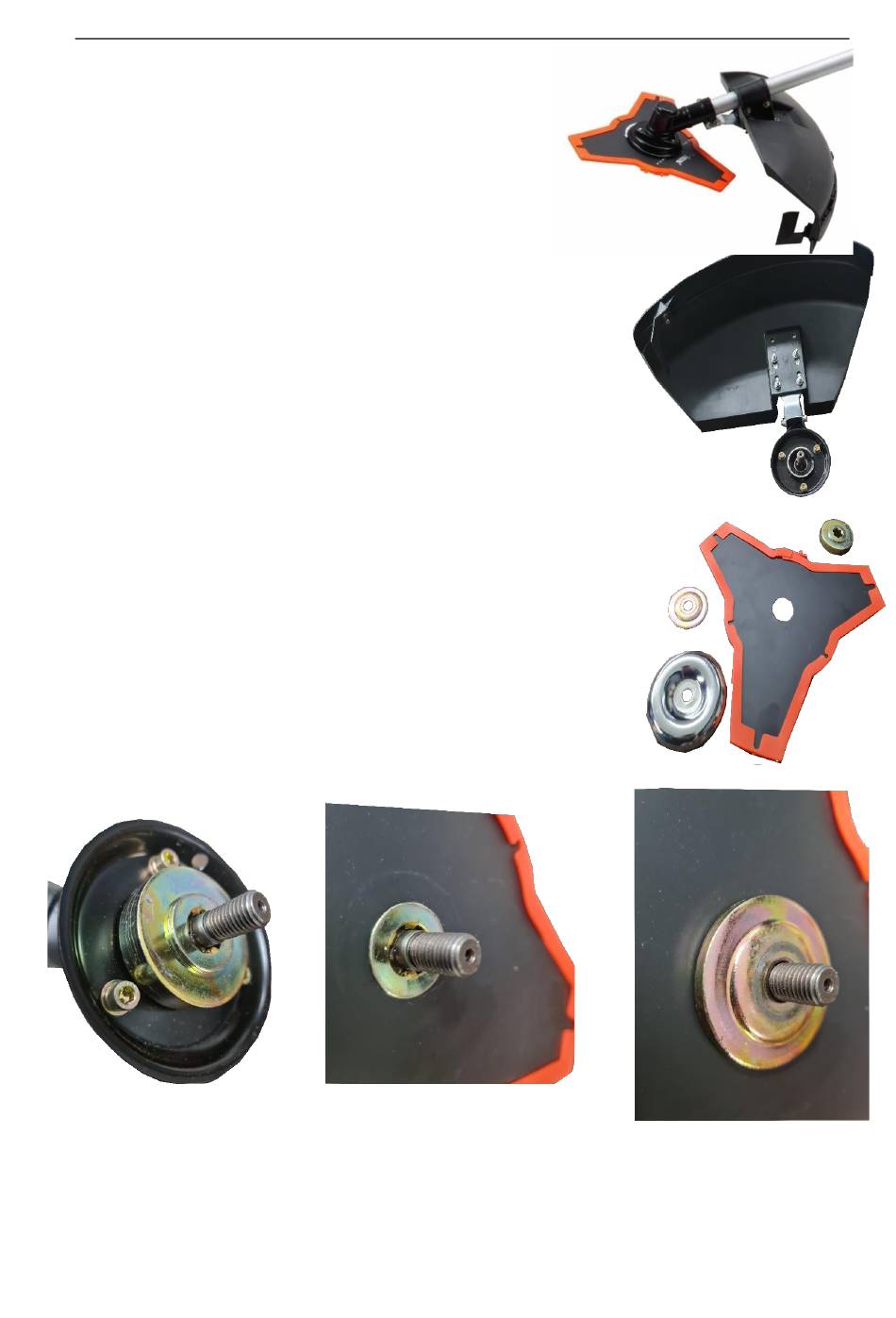

Installation des Schutzschildes
Installieren Sie das Schutzschild mit der Öffnung nach
unten zum Getriebegehäuse. Ziehen Sie die Halterung des
Schutzes so fest an, dass sich der Messerschutz im Betrieb
nicht bewegt oder herunter schieben lässt.
Montage des Metallblatts
Schritte:
1. Legen Sie den Schlüssel in das Loch vom Getriebekopf.
2. Entfernen Sie die Mutter, die Abdeckung und die
obere Abstandsscheibe von der Getriebewelle, so dass Sie alle
Bauteile vor sich liegen haben (siehe nebenstehendes Bild).
3. Führen Sie zuerst die untere Abstandsscheibe auf das Gewinde
und legen Sie im Anschluss das Metallblatt passgenau darüber!
4. Schieben Sie die obere Abstandsscheibe über die
Getriebewelle auf die nicht markierte Seite des Metallblatts.
5. Setzen Sie den silbernen Ring = Abdeckung auf und
schrauben Sie die Überwurfmutter fest mit verriegeltem Getriebekopf
ACHTUNG: LINKSGEWINDE!!!!
