Montage
Zur bauseitigen Gebäudeleittechnik gehend:
Betriebsmeldung Wärmerückgewinnung
Warnmeldung Wärmerückgewinnung
Störmeldung Wärmerückgewinnung
* nur optional bei Anlagen mit Wärmeeinspeisung über Plattentauscher
** ist am Lüftungsgerät montiert, oder lose beigelegt
Die Verkabelung der Steuerleitungen wird auf die Klemmreihen im Schaltschrank der Station aufgelegt.
5.5.2
Montage Busmodul (Option)
Optional kann die Steuerung in ein übergeordnetes Netzwerk integriert werden.
Dazu sind folgende Busmodule optional erhältlich:
Modbus
„
BACnet, TCP/IP
„

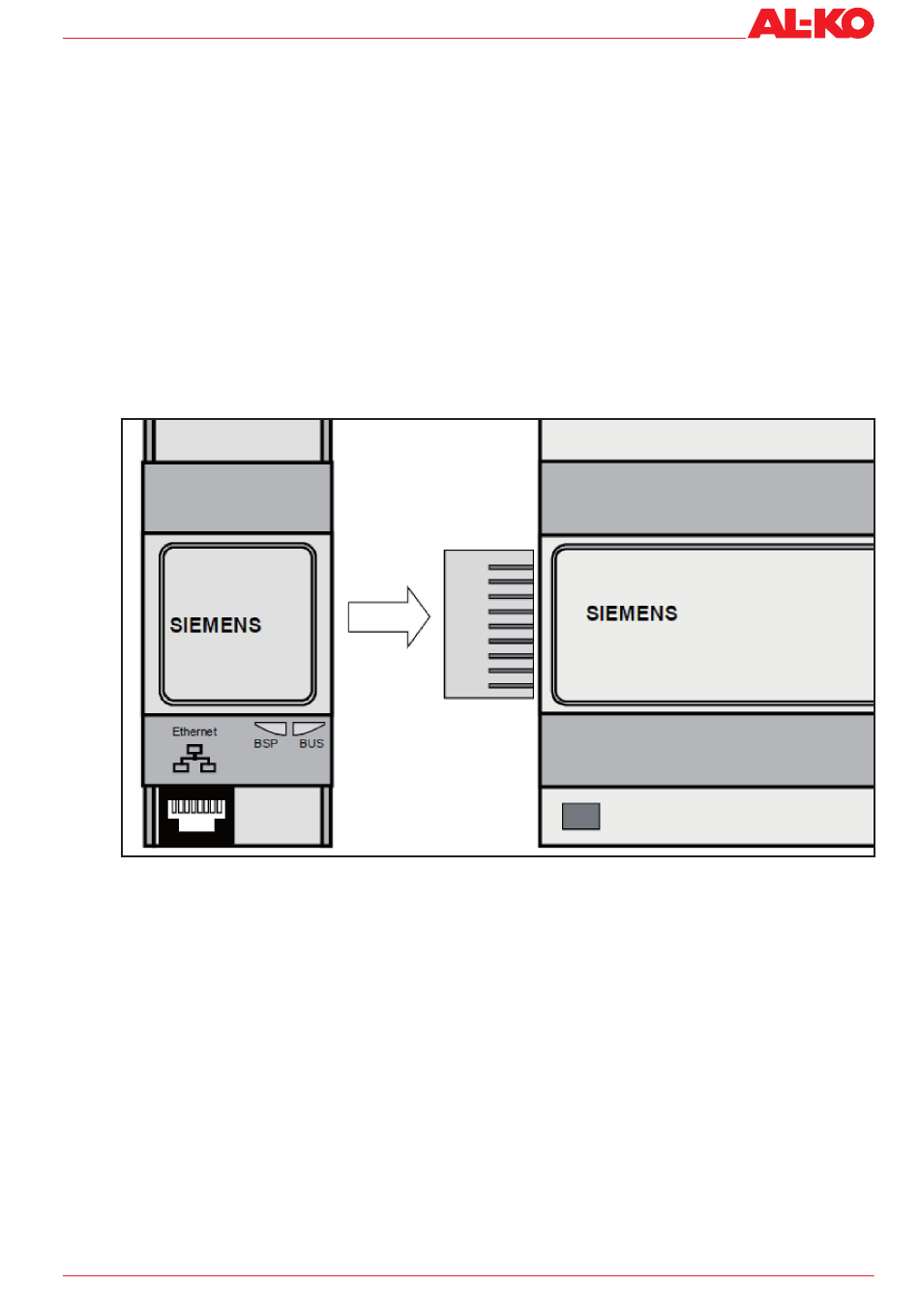

Abb. 6 Busanschluss
Die Abbildung zeigt das Climatix BACnet/IP-Modul POL908.00/STD. Sie ist über den internen Kommunikations-
„
erweiterungsbus mit der Climatix-Steuerung verbunden. Dies geschieht über eine Steckverbindung auf der linken
Seite des Controllers.
Beim Anstecken eines Busmoduls muss der Controller spannungsfrei sein.
„
Bitte beachten Sie auch die Einführungshandbücher von Climatix™.
„
3061955
potentialfreier Kontakt
potentialfreier Kontakt
potentialfreier Kontakt
