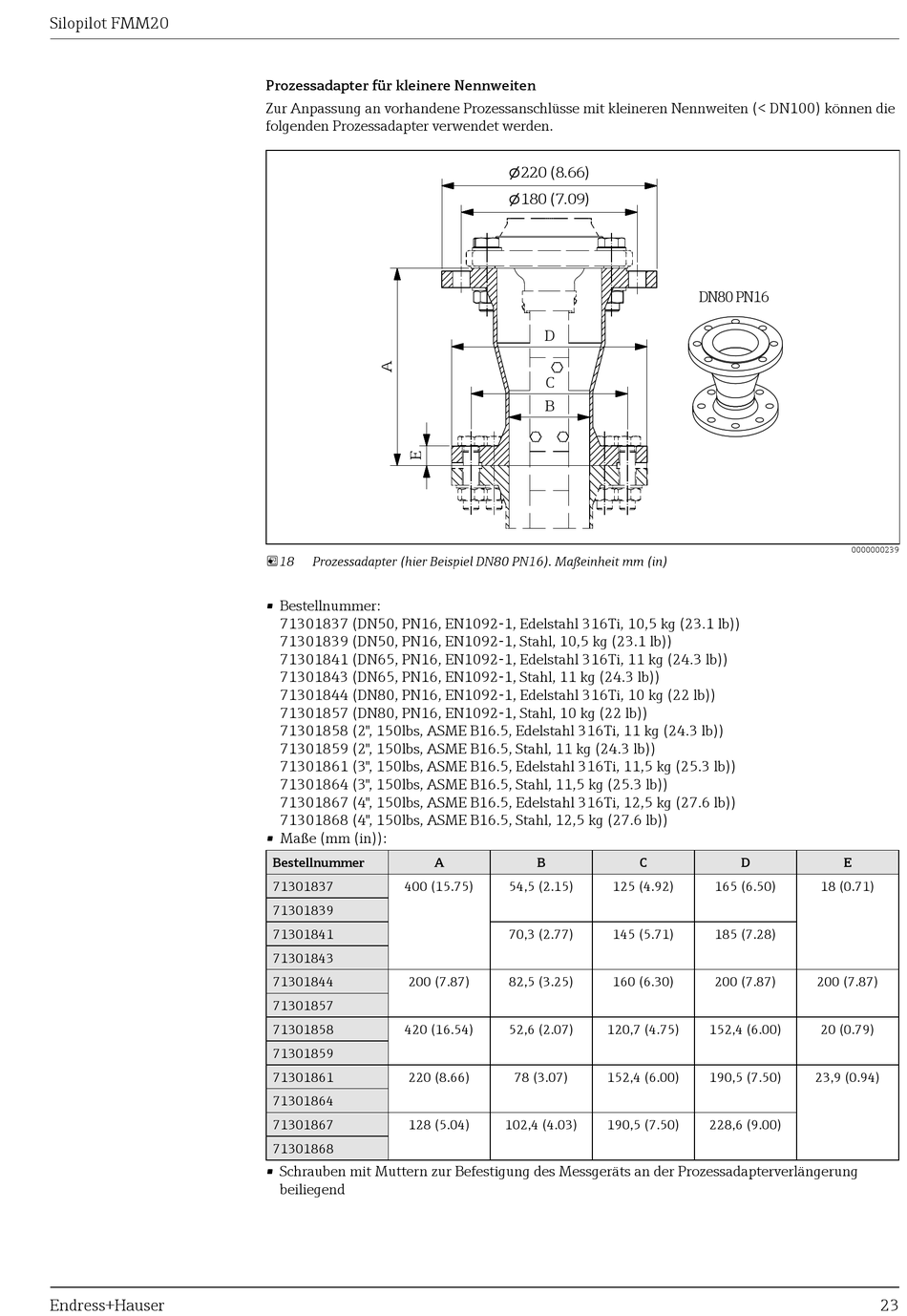

Endress+Hauser Silopilot FMM20 Technische Information Seite 23

Silopilot FMM20
Endress+Hauser
Prozessadapter für kleinere Nennweiten
Zur Anpassung an vorhandene Prozessanschlüsse mit kleineren Nennweiten (< DN100) können die
folgenden Prozessadapter verwendet werden.
18 Prozessadapter (hier Beispiel DN80 PN16). Maßeinheit mm (in)
• Bestellnummer:
71301837 (DN50, PN16, EN1092-1, Edelstahl 316Ti, 10,5 kg (23.1 lb))
71301839 (DN50, PN16, EN1092-1, Stahl, 10,5 kg (23.1 lb))
71301841 (DN65, PN16, EN1092-1, Edelstahl 316Ti, 11 kg (24.3 lb))
71301843 (DN65, PN16, EN1092-1, Stahl, 11 kg (24.3 lb))
71301844 (DN80, PN16, EN1092-1, Edelstahl 316Ti, 10 kg (22 lb))
71301857 (DN80, PN16, EN1092-1, Stahl, 10 kg (22 lb))
71301858 (2", 150lbs, ASME B16.5, Edelstahl 316Ti, 11 kg (24.3 lb))
71301859 (2", 150lbs, ASME B16.5, Stahl, 11 kg (24.3 lb))
71301861 (3", 150lbs, ASME B16.5, Edelstahl 316Ti, 11,5 kg (25.3 lb))
71301864 (3", 150lbs, ASME B16.5, Stahl, 11,5 kg (25.3 lb))
71301867 (4", 150lbs, ASME B16.5, Edelstahl 316Ti, 12,5 kg (27.6 lb))
71301868 (4", 150lbs, ASME B16.5, Stahl, 12,5 kg (27.6 lb))
• Maße (mm (in)):
Bestellnummer A
71301837 400 (15.75)
71301839
71301841
71301843
71301844 200 (7.87)
71301857
71301858 420 (16.54)
71301859
71301861 220 (8.66)
71301864
71301867 128 (5.04)
71301868
• Schrauben mit Muttern zur Befestigung des Messgeräts an der Prozessadapterverlängerung
beiliegend
220 (8.66)

180
(7.09)

D
C
B
B C
54,5 (2.15) 125 (4.92)
70,3 (2.77) 145 (5.71)
82,5 (3.25) 160 (6.30)
52,6 (2.07) 120,7 (4.75)
78 (3.07) 152,4 (6.00)
102,4 (4.03) 190,5 (7.50)
DN80 PN16
0000000239
D E
165 (6.50) 18 (0.71)
185 (7.28)
200 (7.87) 200 (7.87)
152,4 (6.00) 20 (0.79)
190,5 (7.50) 23,9 (0.94)
228,6 (9.00)
