Einbaulage
Einbauhinweise
Auswahl Fühlgewicht
12
Das Messgerät wird standardmäßig auf einen Gegenflansch DN100 PN16 (Lochmaße nach EN
1092-1) oder einen Flansch gleicher Anschlussmaße aufgesetzt.
Der Gegenflansch muss genau waagerecht sein, damit das Messgerät ebenfalls waagerecht (maxi-
maler Neigungswinkel 2°) montiert werden kann.
• Bei höheren Prozesstemperaturen im Bereich des Montageorts eine geeignete bauliche Maß-
nahme für die Einhaltung dieser Temperaturbedingung schaffen.
• Eine Verlängerung des Prozessanschlussstutzens nutzen, um das Messgerät von hohen Prozes-
stemperaturen fernzuhalten. Die Länge des Prozessanschlussstutzens richtet sich dabei nach den
konkreten Prozess- und Umgebungsbedingungen.
• Bei der Montage im Freien Wetterschutzhaube verwenden oder Wetterschutzdach anbringen.
• Normalgewicht, Faltschirm und Beutel können durch den Montageflansch DN100 in den Bunker
oder Silo eingeführt werden. Bei der Verwendung von größeren Fühlgewichten, wie zum Beispiel
Schwimmer und evtl. Beutel, muss am Bunker oder Silo eine bauliche Möglichkeit vorhanden sein,
diese Fühlgewichte zu montieren.
• Beim Einsatz in Bunkern oder Silos mit starker Staubentwicklung kann zur Erzeugung eines
leichten Überdrucks am Messgerät an dessen Geräteflansch eine Druckluftleitung angeschlossen
werden (Luftmenge nach Bedarf). Der Anschluss erfolgt dabei über die G¼-Bohrung.
Bei der Auswahl des Fühlgewichts sind folgende Punkte zu beachten:
• Das Fühlgewicht darf während des Messvorgangs weder im Füllgut versinken, noch darf es am
Schüttkegel abgleiten.
• Das Fühlgewicht muss für die chemischen Eigenschaften des Füllgutes und die im Bunker oder
Silo herrschenden Temperaturen geeignet sein.
• Sonderausführungen für spezielle Anwendungsfälle sind auf Anfrage erhältlich.

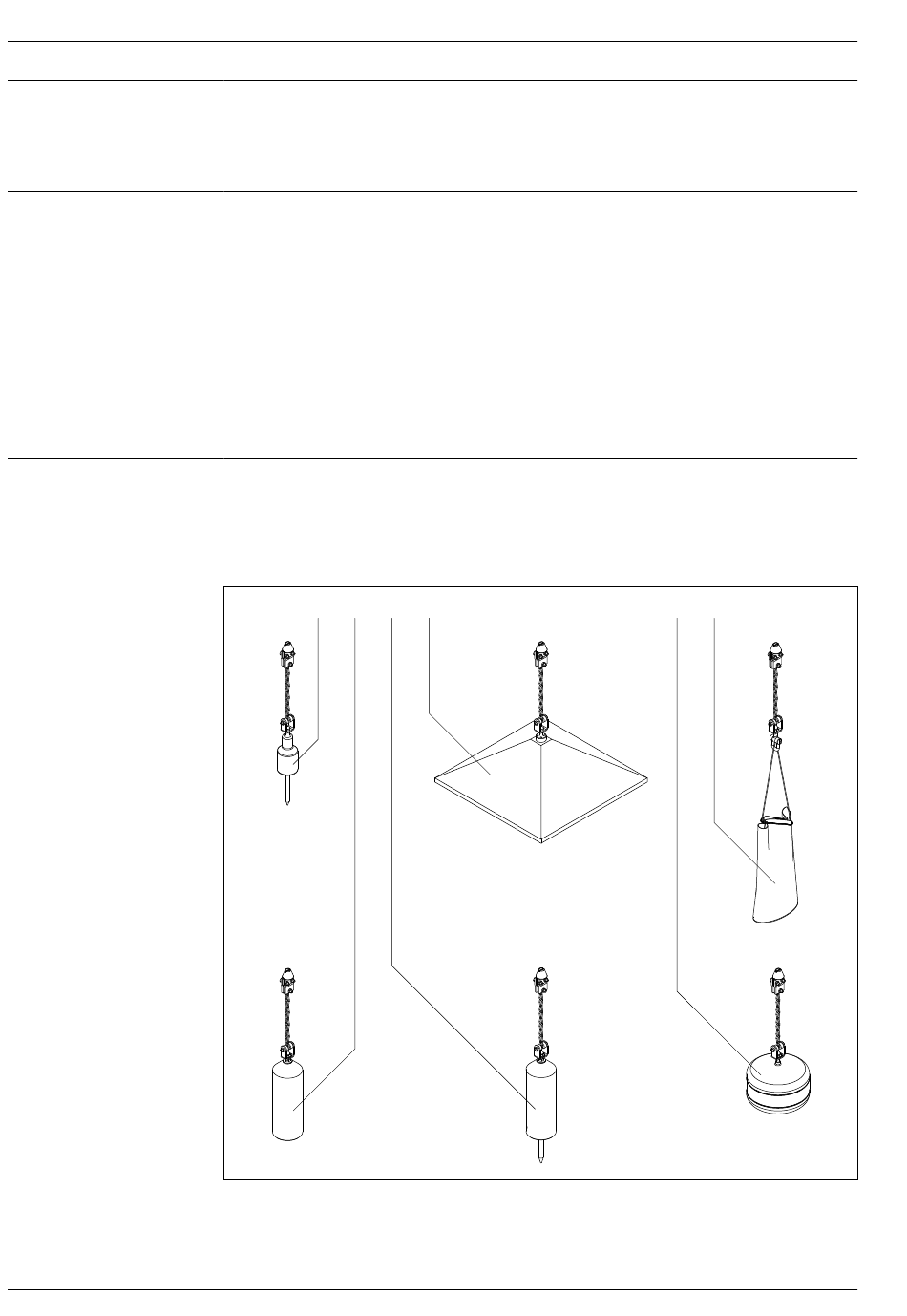

1 2 3
7 Fühlgewicht
4
Silopilot FMM20
5 6
