Adapterflansch für kleinere Druckstufen
Zur Anpassung an vorhandene Prozessanschlüsse können die folgenden Adapterflansche verwendet
werden. Der Adapterflansch wird zwischen dem Prozessanschluss des Messgeräts und der Anwen-
dung montiert, durch seine geringe Höhe wird das benötigte freie Maß für das Gerät nur minimal
erhöht.

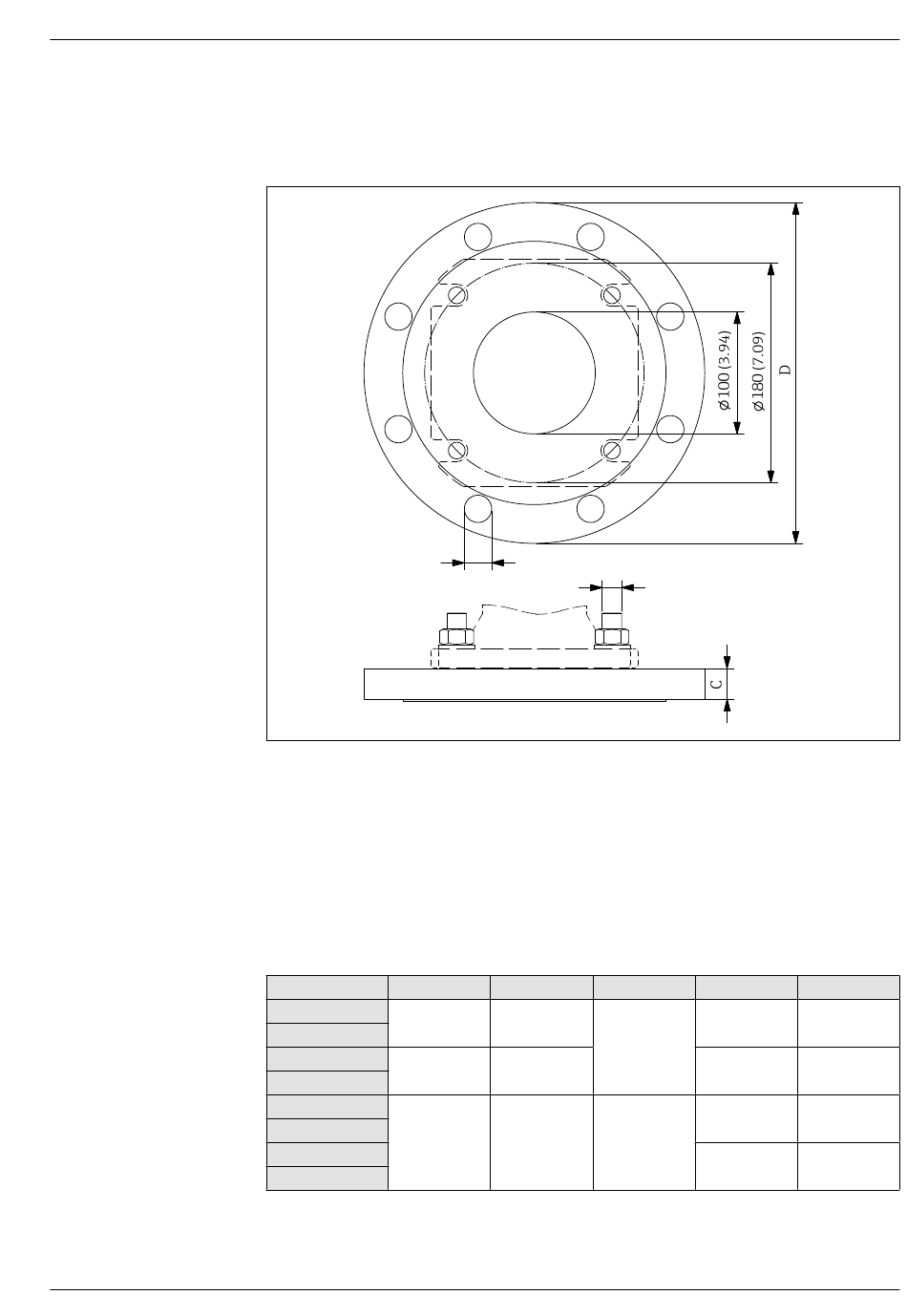

16 Adapterflansch (hier Beispiel ASME B16.5 6" 150 lbs). Maßeinheit mm (in)
• Bestellnummer:
71301820 (DN150, PN16, EN1092-1, Edelstahl 316Ti, 9 kg (19.8 lb))
71301821 (DN150, PN16, EN1092-1, Stahl, 9 kg (19.8 lb))
71301822 (DN200, PN16, EN1092-1, Edelstahl 316Ti, 15 kg (33.1 lb))
71301824 (DN200, PN16, EN1092-1, Stahl, 15 kg (33.1 lb))
71301811 (6", 150lbs, ASME B16.5, Edelstahl 316Ti, 10 kg (22 lb))
71301815 (6", 150lbs, ASME B16.5, Stahl, 10 kg (22 lb))
71301816 (8", 150lbs, ASME B16.5, Edelstahl 316Ti, 18 kg (39.7 lb))
71301817 (8", 150lbs, ASME B16.5, Stahl, 18 kg (39.7 lb))
• Maße (mm (in)):
Bestellnummer Bohrungen
71301820 8
71301821
71301822 12
71301824
71301811 8
71301815
71301816
71301817
• Muttern zur Befestigung des Messgeräts am Adapterflansch beiliegend
A
B
A B
22 (0.87) M16
22 (0.87)
22,4 (0.88) UNC 5/8"
0000000240
C D
22 (0.87) 285 (11.22)
24 (0.94) 340 (13.39)
25,4 (1) 279,4 (11)
28,6 (1.13) 342,9 (13.5)
