Das Batteriefach und der
Lautsprecher
In dieser Ausgabe arbeiten Sie weiter an den Teilen der Elektrik Ihres
Modells. Sie schließen die Leitungen für Schalter, Lautsprecher,
Batteriefach und Scheinwerfer an die Platine an.
16
a
16
c
16
16
d
BAUTEILE IM ÜBERBLICK
16A Batteriefach
16B Schalter Segment A
16C
Schalter Segment B
16D Verkabelung und LED der
b
Scheinwerfer (x2)
16E
Lautsprecher
16
e
3
Werbung
Verwandte Anleitungen für Hachette VW Käfer
Inhaltszusammenfassung für Hachette VW Käfer
- Seite 1 Das Batteriefach und der Lautsprecher In dieser Ausgabe arbeiten Sie weiter an den Teilen der Elektrik Ihres Modells. Sie schließen die Leitungen für Schalter, Lautsprecher, Batteriefach und Scheinwerfer an die Platine an. BAUTEILE IM ÜBERBLICK 16A Batteriefach 16B Schalter Segment A Schalter Segment B 16D Verkabelung und LED der Scheinwerfer (x2)
- Seite 2 BAUANLEITUNG 16-1. Stecken Sie die beiden Schaltersegmente 16B und 16C zusammen. Richten Sie die Teile wie auf dem Foto gezeigt aus. 16-2. 16-3. Fügen Sie den Stecker des Segments 16C in die Buchse „4“ der Platine 15A ein. Stecken Sie den Stecker 16E des Lautsprecherkabels in die Buchse „3“...
- Seite 3 16-4. 16-5. Bevor Sie mit der Montage fortfahren, prüfen Sie, ob Sie die Stecker in die richtigen Buchsen gesteckt haben. Die Führen Sie den Stecker des Batteriefachs 16A in die Nummern auf den Kabeletiketten müssen mit denen übereinstimmen, die auf der Platine neben jedem Port eingestanzt sind. Buchse „1“...

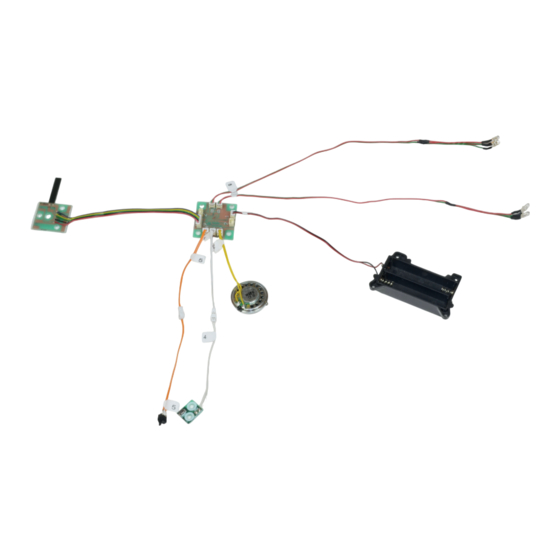

- Seite 4 BAUANLEITUNG BAUFORTSCHRITT So sieht die Elektrik Ihres Modells am Ende dieser Montageschritte aus. Vergleichen Sie Ihr Ergebnis mit dem Foto, um zu überprüfen, ob Sie die Komponenten richtig zusammengebaut haben und lagern Sie alles an einem sicheren Ort, geschützt vor Staub und Feuchtigkeit.
