Inbetriebnahme
Der Decoder verfügt über einen Ausgang mit 2
Anschlüssen für das Relais. Dort ist eine ABC
Bremsstrecke integriert sodass über das Relais
ganz einfach die Bremsstrecke aktiviert werden
kann oder überbrückt (deaktiv).
Der mittlere Anschluss wird je nach Befehl
entweder mit dem Anschluss rot oder grün
verbunden.
Zum Anlöten der Anschlusskabel solltest Du
den Decoder aus dem Gleis entnehmen, da
durch die entstehende Hitze die Montagestifte
des Gleises beschädigt werden können.

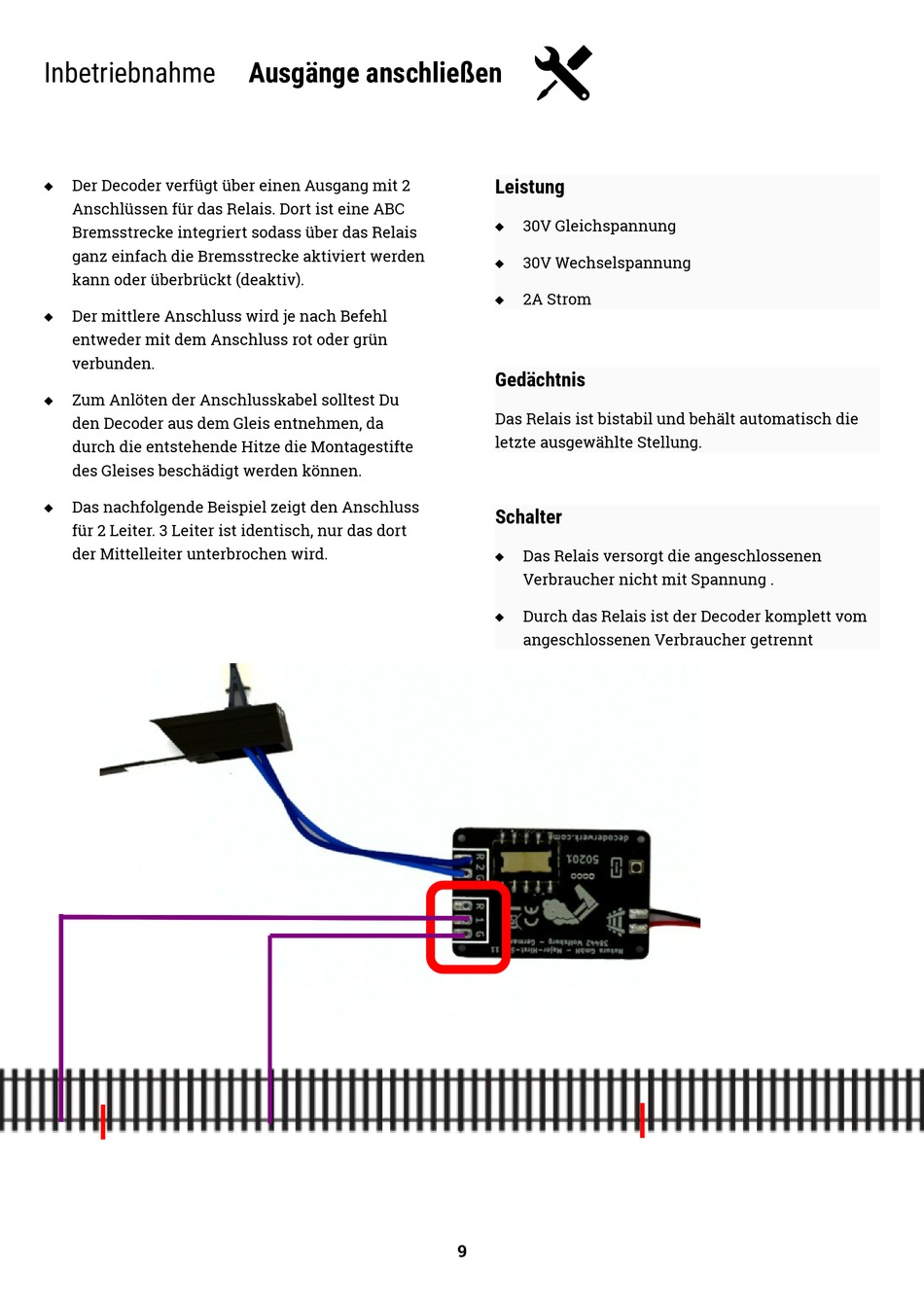

Das nachfolgende Beispiel zeigt den Anschluss
für 2 Leiter. 3 Leiter ist identisch, nur das dort
der Mittelleiter unterbrochen wird.
Ausgänge anschließen
Leistung
30V Gleichspannung
30V Wechselspannung
2A Strom
Gedächtnis
Das Relais ist bistabil und behält automatisch die
letzte ausgewählte Stellung.
Schalter
Das Relais versorgt die angeschlossenen
Verbraucher nicht mit Spannung .
Durch das Relais ist der Decoder komplett vom
angeschlossenen Verbraucher getrennt
9
