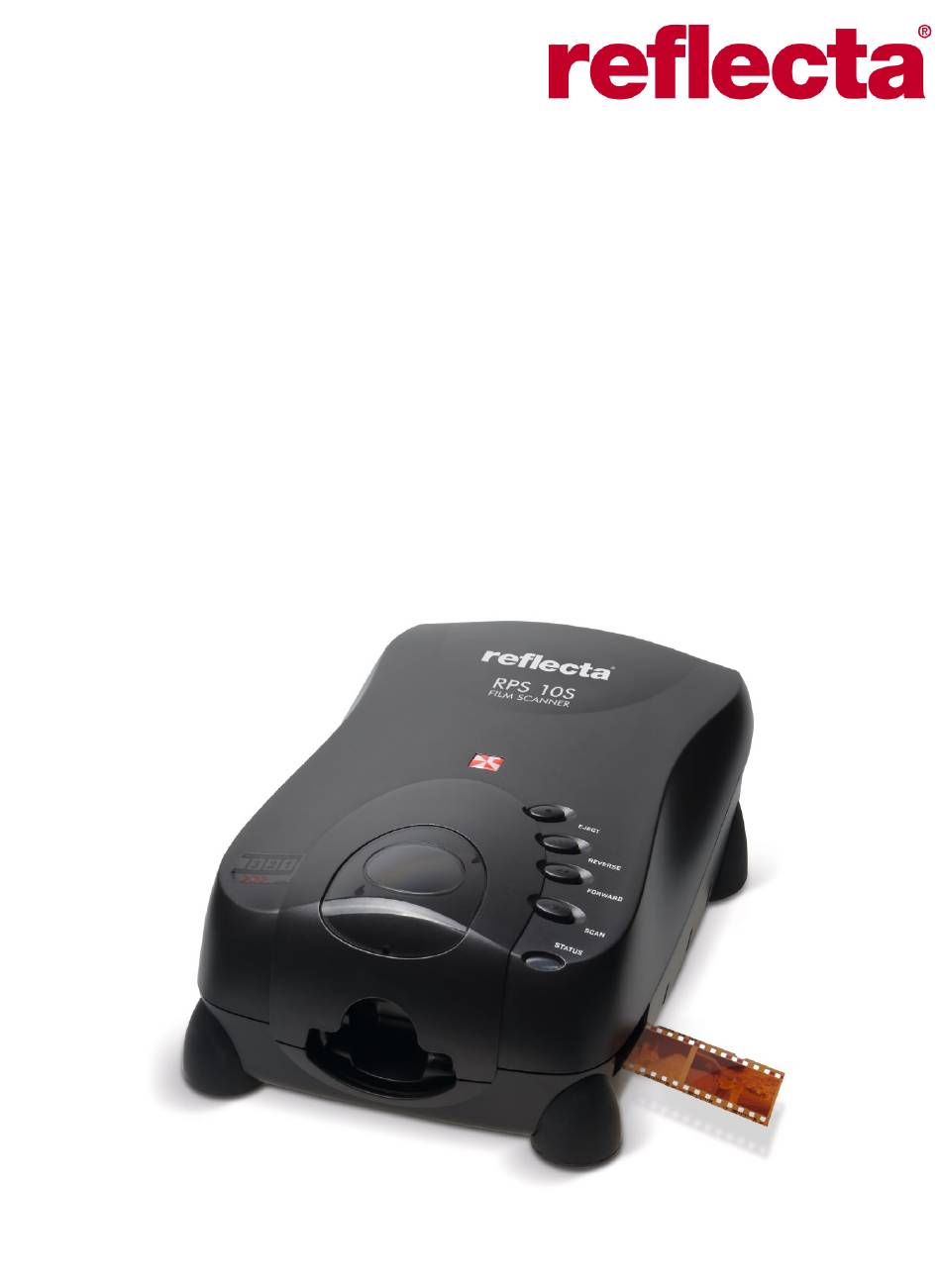

- Seite 1 RPS 10S Bedienungsanleitung...
- Seite 2 Vielen Dank für den Kauf des reflecta RPS 10S. Bitte überprüfen Sie vor Inbetriebnahme den Packungsinhalt. Informationen zur Installation finden Sie in der Schnellinstallationsanleitung. Wichtig! Bewahren Sie die Originalverpackung, den Kaufbeleg und das Verpackungsmaterial für zukünftige Versandzwecke auf. Lieferumfang: •...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Gefahr durch Elektrizität Sollte das Gerät oder das Netzteil defekt oder beschädigt sein, versuchen Sie nicht, das Gerät zu öffnen oder selbst zu reparieren. Durch das Öffnen des Gehäuses erlischt die Gewährleistung. Wenden Sie sich an uns oder Ihren Fachhändler. Das Gerät darf nur in trockener Umgebung verwendet werden. -
Seite 4: Installation Der Scansoftware Cyberviewx
Installation der Scansoftware CyberViewX Laden Sie CyberViewX von diesem Link herunter: www.downloads.reflecta.de Gehen Sie nach dem Download zu dem Ordner, in dem Sie die Downloads gespeichert haben, entpacken Sie den Ordner und doppelklicken Sie auf die zu installierende Datei. Folgen Sie den Anweisungen auf dem Bildschirm, um den Installationsvorgang abzuschließen. -
Seite 5: Allgemeine Informationen
Allgemeine Informationen Filmstreifen einführen Unterstützte Filmtypen: Nur standardgemäßer 35-mm-Film - Typ 135: • bis zu 40 Bilder 24x36 mm (Vollformat) – Mindestlänge 3 Bilder • bis zu 80 Bilder 18x24 mm (Halbformat) – Mindestlänge 6 Bilder Führen Sie den Filmstreifen beginnend mit der höchsten Bildnummer in die linksseitige Öffnung des Filmeinzugs ein. -
Seite 6: Dias Einführen
Allgemeine Informationen Dias einführen Unterstützte Formate: Gerahmte Dias mit den Außenmaßen 50 x 50 mm. Alle Standard-Diarahmen bis 3,2 mm Stärke. Schieben Sie das Dia seitenrichtig und mit der glänzenden Seite nach oben in den Schlitz an der Vorderseite des Geräts. Hinweis: Manche Diarahmen sind dünn und Sie müssen möglicherweise nach dem Einlegen leichten Druck auf die Kante des Rahmens ausüben, damit dieser im Scanner registriert wird. - Seite 7 So scannen Sie… SCHRITT 1 – Scanner einschalten – Scansoftware CyberViewX starten Für WINDOWS-Benutzer: Öffnen Sie CyberView X über „Start“ – „Alle Programme“ – „CyberView X“ Für MAC-Benutzer: Öffnen Sie die Macintosh-Festplatte – „Programme“ – „CyberView X.app“ oder über das Apple-Menü „Gehe zu – „Programme“ – „CyberView X.app“ CyberViewX Icon...
- Seite 8 SCHRITT 2 – Auswahl des Filmtyps Wählen Sie den Filmtyp, der gescannt warden soll: – Positiv , Negativ or S/W (Schwarzweiß-Negative). SCHRITT 3 – Optionaler Vorscan (falls Sie die Bilder vor dem endgültigen Scannen vorab bearbeiten möchten). Wählen Sie „aktuellen Frame vorscannen“, um das aktuell in den Scanner eingelegte Medium vorzuscannen.
- Seite 9 SCHRITT 5 – Scaneinstellungen Legen Sie Ihre Scaneinstellungen fest, indem Sie auf diese Schaltfläche klicken.
- Seite 10 Die Benutzeroberfläche von CyberViewX besteht aus vier Bereichen: Hauptfensterbereich [festes Fenster] Vorschaufensterbereich [festes Fenster] Aktiver Rahmeneinstellungsbereich [schwebendes Fenster] Miniaturbildbereich [schwebendes Fenster] Hauptfensterbereich [festes Fenster] Hauptmenüpunkt Scan Vorscan: “Aktuelles Dia vorscannen” / “Alles vorscannen” Scan : “Aktuelles Dia scannen” / “Auswahl in Datei scannen” / Mehrere Dias scannen”...
- Seite 11 So scannen Sie… Voreinstellungen Klicken Sie auf das Zahnradsymbol in der Menüleiste, damit sich das Voreinstellungsfenster öffnet. Vorscanauflösung – Standardauflösung für den Vorscan. Wenn Sie den optionalen Vorscan auswählen, um Dias vor dem Scannen zu bearbeiten, gilt: Je höher die Vorscanauflösung, desto größer die Vorschau, mit der Sie vor dem endgültigen Scan arbeiten.
- Seite 12 Weitere Scan-Settings Erweiterte Einstellungen Auto-Belichtung legt die Belichtung des Scans unter Berücksichtigung der Schatten und Lichterzeichnung auf einen mittleren Wert fest. Auto-Color bewirkt eine ausgeglichene Farbgebung, beseitigt Farbstiche und vermindert altersbedingte Ausbleichungen. Auto-Kontrast passt die Einstellung für die Weiß- und Schwarzpunkte automatisch an. Führt nicht bei allen Motiven zu den erwünschten Ergebnissen, z.B.
- Seite 13 So scannen Sie… SCHRITT 6 – “Scan” Zum Scannen einen einzelnen Bildes wählen Sie “Aktuelles Dia scannen” - Scan Current Frame > Scan the current slide or film frame already - “Auswahl in Datei scannen”> Zum Scannen ausgewählter Dias gemäß Ihrer Markierung im Miniaturbildpanel (Vorscan erforderlich).
-
Seite 14: Benutzeroberfläche
Benutzeroberfläche Hauptfenster Menübefehle - Vorschau Vergrößern Verkleinern 90°-Linksdrehung 90°-Rechtsdrehung Horizontal spiegeln Vertikal spiegeln Standardvorgaben... - Seite 15 VOREINSTELLUNGSFENSTER Vorscan-Auflösung: die Einstellung „500 dpi“ erzeugt ein größeres Vorschaubild, wenn die Anzeige im Vollbildmodus ist. Verzeichnis: Geben Sie einen Dateipfad zu Speichern der Scans an. Basisdateiname: Geben Sie einen Dateinamen an, der jedem Scan zugefügt werden soll. Dateinamen mit fortlaufender Indexnummer ergänzen: Bestimmt die Stellen der Nummerierung, z.B.
-
Seite 16: Standard-Scanbereich
Standard-Scanbereich Manuelle Schnittbereichseinstellung: Damit können Sie einen kleineren als den standardmäßigen 35-mm- Scanbereich konfigurieren. Der maximale Scanbereich von 36,5 x 24,3 mm kann nicht überschritten werden. Bringt Sie zurück zur Hauptoberfläche der Software und speichert Ihre Einstellungen. Zurücksetzen: Setzt alle Einstellungen auf die Werkseinstellungen zurück. Abbrechen: Bringt Sie zur Hauptoberfläche der Software zurück, ohne Ihre Einstellungen zu speichern. - Seite 17 BILDANPASSUNGEN – Diese Funktionen stehen nur zur Verfügung, wenn ein oder mehrere Vonscans getätigt wurden. 1. Variationen: Bietet diverse Korrekturmöglichkeiten hinsichtlich Farbe und Belichtung, jeweils für Schatten, Mitteltöne und Lichter.
- Seite 18 2. Farbbalance Zur Anpassung von Helligkeit, Kontrast, Sättigung und Farbton (CMY oder RGB) des Bildes. Vergleiche zwischen vorher und nachher werden als Referenz angezeigt. Beispiel: Wenn ein in der Vorschau angezeigtes Bild zu dunkel erscheint, verwenden Sie den Schieberegler "Helligkeit" im Fenster "Farbbalance", um das Bild anzupassen, indem Sie den Schieberegler in der Mitte auswählen und nach rechts schieben.
- Seite 19 3. Kurven und Pegel Zur Beeinflussung von Gradationskurven und Tonwertkorrektur Beispiel: Wenn das in der Vorschau angezeigte Bild zu dunkel erscheint, können Sie mit dem Schieberegler im Fenster „Kurven und Pegel“ Anpassungen vornehmen, um das Bild zu korrigieren. Wenn Sie den Schieberegler Grau in der Mitte auswählen und ihn nach links bewegen, werden die Änderungen in der Ansicht "Nachher"...
- Seite 20 Menüpunkt “FENSTER” – Belichtungseinstellungen Im Menüpunkt Fenster > Belichtungseinstellung kann die Belichtungszeit der Farbkanäle des CCD-Sensors eingestellt werden. Die Funktion kann nützlich sein, um z.B. stark farbstichige Dias zu korrigieren oder zum Scanner sehr dunkler oder sehr heller Dias. Menüpunkt “HILFE” > “INFO” Zeigt Systeminformationen (einschließlich Betriebssystem, CPU), Produktinformationen (einschließlich Produktname, Modellname, Hardwareversion, Softwareversion, Geräteinformationen einschließlich Schnittstelle und optischer Auflösung) an.
-
Seite 21: Vorschaufenster
Vorschaufenster Zeigt eine Vorschau des vorgescannten Bildes an. Sie können die Maßeinheit „in“, „cm“, „px“ auswählen, indem Sie auf die obere linke Ecke klicken. Status-Leiste In der unteren linken Ecke zeigt der Farbpegel (RGB: Rot, Grün, Blau) die RGB-Werte (Rot, Grün, Blau) im Bild an der aktuellen Zeigerposition [Beispiel: I]. - Seite 22 Miniaturbildpanel [schwimmendes Fenster] Bilder werden hier NUR im Vorscanmodus angezeigt, das Scannen in eine Datei erfolgt direkt auf die Festplatte, dieses Fenster bleibt leer, ebenso wie das Hauptfenster von CyberView. Zeigt eine Miniaturansicht der vorgescannten Bilder an. Standardmäßig sind alle vorgescannten Bilder ausgewählt.
- Seite 23 SCAN DPI EINSTELLUNGEN – zusätzliche Informationen Image sizes based on 36 x 24 mm area (your file sizes will differ based on cropping area) Color Color File Size Color Color File Size Scan Resolution Pixel Dimensions Depth Mode TIFF (no compression) Depth Mode TIFF (no compression)
-
Seite 24: Technischer Support
Konformitätserklärung Das aufgedruckte CE-Kennzeichen entspricht den geltenden EU-Normen und signalisiert, dass das Gerät die Anforderungen aller für dieses Produkt gültigen EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist auf unserer Website www.reflecta.de direkt auf der Produktseite zu finden. reflecta GmbH Merkurstraße 8 72184 Eutingen / Germany e-Mail: service@reflecta.de...
