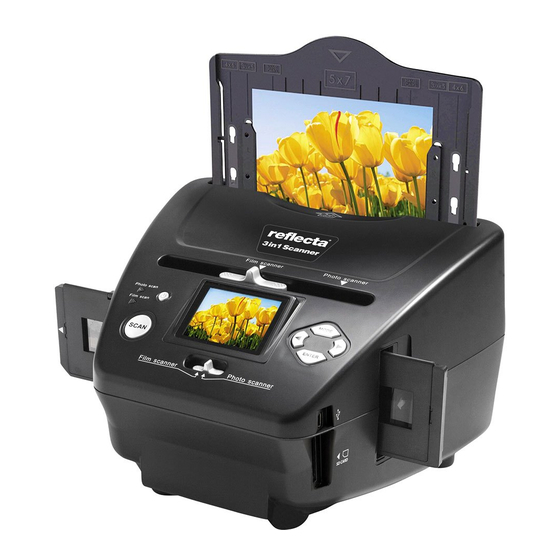

Reflecta 3-in-1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Reflecta Anleitungen
  4. Scanner
  5. 3-in-1
  6. Bedienungsanleitung

Reflecta 3-in-1 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Bitte lesen Sie diese Anleitungen vor dem Gebrauch des Geräts und
bewahren Sie sie für späteres Nachschlagen auf!
Inhalt
1. Sicherheitshinweise ................................................................................... 2
2. Lieferumfang .............................................................................................. 3
3. Einzelteile .................................................................................................. 4
4. Dias laden .................................................................................................. 5
5. Negative laden ........................................................................................... 6
6. Foto laden .................................................................................................. 8
7. Allgemeine Bedienungshinweise ............................................................... 9
8. Störungsbehebung .................................................................................. 21
9. Technische Spezifikationen ..................................................................... 22
* Die Abbildungen dienen nur als Referenz und können vom Gerät abweichen.
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reflecta 3-in-1

Inhaltszusammenfassung für Reflecta 3-in-1

  • Seite 1: Inhaltsverzeichnis

    Bedienungsanleitung Bitte lesen Sie diese Anleitungen vor dem Gebrauch des Geräts und bewahren Sie sie für späteres Nachschlagen auf! Inhalt 1. Sicherheitshinweise ................... 2 2. Lieferumfang ....................3 3. Einzelteile ....................4 4. Dias laden ....................5 5. Negative laden ................... 6 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Wichtig: Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. Demontieren Sie das Gerät nicht. Zur Vermeidung von Vorsicht: Stromschlag öffnen Sie das Gerätegehäuse nicht. Belüftung: Das Gerät muss so aufgestellt werden, dass die Belüftung nicht behindert wird. Stellen Sie das Gerät beispielsweise nicht auf einem Bett, Sofa, Teppich oder ähnlichen Oberflächen auf, welche die Lüftungsöffnungen blockieren können.

  • Seite 3: Lieferumfang

    2. Lieferumfang  Film- und Fotoscanner  USB-Kabel  Negativ-Filmhalter  Dia-Halter  4-in-1 Foto-Halter  OCR-CD  Netzteil  Bedienungsanleitung Ziehen Sie das Netzteil ab, wenn das Gerät nicht in Gebrauch ist.

  • Seite 4: Einzelteile

    3. Einzelteile Film- und Fotoscanner Dia-Halter Negativ-Filmhalter Foto-/Visitenkarten-Halter...

  • Seite 5: Dias Laden

    USB-Kabel 4. Dias laden Halten Sie das Dia gegen das Licht. Richten Sie das Dia so aus, dass die Seite mit dem Firmenlogo von Ihnen weg zeigt. Das Bild muss normal erscheinen (nicht spiegelverkehrt). Stellen Sie das Dia nun auf den Kopf. Öffnen Sie den Dia-Halter am markierten Punkt oben.

  • Seite 6: Negative Laden

    Schließen Sie den Dia-Halter und rasten Sie die Rändern ein. Halten Sie den Halter, wie in der Abbildung des Film- und Fotoscanners gezeigt. Setzen Sie den Dia-Halter in den Schacht auf der rechten Seite des Film- und Fotoscanners ein, wie dargestellt. 5.
  • Seite 7 besten Baumwollhandschuhe, wenn Sie die Negative handhaben. Benutzen Sie möglichst Druckluft, um Staub von Negativen zu entfernen. Erhältlich als Bürobedarf oder in Elektronikläden. Schließen Sie den Negativ-Halter und rasten Sie die Ränder ein. Halten Sie den Halter, wie in der Abbildung des Film- und Fotoscanners gezeigt.

  • Seite 8: Foto Laden

    6. Foto laden Begrenzung Begrenzung links rechts Foto-Halter Setzen Sie die Begrenzungen entsprechend der angegebenen Größen im Foto-Halter ein. Für 5 x 7”-Fotos werden die Begrenzungen nicht benötigt. Setzen Sie die Begrenzungen in den Schlitzen ein und drücken Sie sie nach unten, bis sie einrasten.

  • Seite 9: Allgemeine Bedienungshinweise

    Setzen Sie den Foto-Halter von oben in den Aufnahmeschacht des Film- und Fotoscanners ein, wie dargestellt. Hinweis: • Verwenden Sie die mitgelieferte OCR-CD, um die Visitenkarten zu organisieren. • Behandeln Fotos vorsichtig. Staub, Kratzer oder Fingerabdrücke sind auf den gespeicherten Bildern zu sehen. •...
  • Seite 10 2. Legen Sie das Dia/Negativ in den Dia-/Negativ-Halter oder ein Foto in den entsprechend begrenzten Foto-Halter (5 x 7” (5R), 4 x 6” (4R), 3½ x 5” (3R), Visitenkarte) ein. 3. Setzen Sie den Dia-/Negativ-Halter in den Aufnahmeschacht rechts im Gerät oder den Foto-Halter oben im Gerät ein.
  • Seite 11 (1) (2) (3) (4) (5) (1) Sprache (2) USB-Modus (3) Aufnahme (4) Wiedergabe (5) Filmtyp (6) Auflösung Bei Auswahl des Foto-Scanner-Modus wird folgendes Hauptmenü angezeigt: (6) (7) (1) (2) (3) (4) (5) (1) Sprache (2) USB-Modus (3) Aufnahme (4) Wiedergabe (5) Effekt: Farbe, Schwarz/Weiß...

  • Seite 12: Helligkeit Und Farbe Einstellen

    Ist keine Speicherkarte eingesetzt, so erfolgt eine Warnung beim Aufrufen des Hauptmenüs. 1. Aufnahme oder Nach der Begrüßungsseite wird obiges Menü angezeigt. Pfeiltasten LINKS/RECHTS wählen Sie das gewünschte Menü, dann drücken Sie ENTER zur Bestätigung. 1.1 Helligkeit und Farbe einstellen Sie können die Helligkeit und die Bildfarbe im Aufnahmemodus einstellen.

  • Seite 13: Aufnahme: Bearbeitungsmenü

    Spiegeln Drücken Sie die LINKE Pfeiltaste, um das Bild zu spiegeln. Drehen Drücken Sie die RECHTE Pfeiltaste, um das Bild zu drehen. 1.3 Aufnahme Anzeige für die Live-Ansicht Nach dem Aufrufen des Aufnahmemodus haben Sie links oben im Bild die Anzeige für die Live-Ansicht.

  • Seite 14: Live-Ansicht

    1.5 Live-Ansicht Aufnahme/Bearbeitungsmenü SCAN ENTER Drücken Sie SCAN in der Live-Ansicht, um das Bearbeitungsmenü aufzurufen. Drücken Sie ENTER, um das aktuelle Bild im internen Speicher oder auf der Speicherkarte abzulegen (sofern eingesetzt). Das Display kehrt zur Live-Ansicht zurück. 1.6 Aufnahme: Speichern Speichern Drücken Sie SCAN, das Vorschaubild (Live-Ansicht) wird gewählt und nach ca.

  • Seite 15: Aufnahme: Home

    1.8 Aufnahme: Home Wählen Sie mit den mit Pfeiltasten LINKS/RECHTS das Home-Symbol, dann drücken Sie ENTER oder drücken Sie MODE oben auf dem Gerät, um in das Hauptmenü zurückzukehren. 1.9 Verlassen des Bearbeitungsmodus zurück in den Aufnahmemodus (Live-Ansicht) Drücken Sie ENTER zum Speichern oder Abbrechen, das Display kehrt in den Aufnahmemodus/Live-Ansicht zurück.
  • Seite 16 2.1 Wiedergabe: Automatische Diashow Diashow-Modus Nach dem Aufrufen des Wiedergabemodus (standardmäßig Diashow), werden automatisch alle im internen Speicher oder auf der Speicherkarte enthaltenen Bilder in 2-Sekunden-Intervallen ab dem zuletzt aufgenommenen Bild angezeigt. Beenden Sie die Diashow mit ENTER (nur die mit dem Film- und Fotoscanner aufgenommenen Bilder stehen im Wiedergabemodus zur Verfügung).
  • Seite 17 ENTER ENTER Diashow-Modus Einzelbildmodus Bearbeitungsmodus Mit den Pfeiltasten LINKS/RECHTS scrollen Sie zum Bild ENTER ENTER 2.4 Wiedergabe: Drehen/Speichern ENTER Zur Bilddrehung um +90 Grad mit ENTER bleibt der Cursor auf Speichern. Drücken Sie erneut ENTER, um das modifizierte Bild zu speichern und das nächste Bild anzuzeigen.

  • Seite 18: Wiedergabe: Kein Bild

    2.6 Wiedergabe: Löschen ENTER Wählen Sie mit den Pfeiltasten LINKS/RECHTS das Löschsymbol, dann drücken Sie ENTER, um das aktuelle Bild zu löschen. Das nächste Bild wird angezeigt. Der Cursor Bleibt auf dem Verlassen-Symbol. Sollen mehrere Bilder gelöscht werden, so navigieren Sie mit dem Cursor wieder auf das Löschsymbol und drücken Sie ENTER zur Bestätigung.
  • Seite 19 (1) Negativ-Film: Wählen Sie Negativ-Film, wenn Sie farbige Negative in den Halter laden (2) Dias: Wählen Sie Dias, wenn Sie Dias in den Halter laden (3) Schwarz/Weiß: Wählen Schwarz/Weiß, wenn Schwarz/Weiß-Negative in den Halter laden Mit den Pfeiltasten LINKS/RECHTS wählen Sie Filmtyp, dann drücken Sie ENTER zur Bestätigung 4.
  • Seite 20 (1) (2) (3) (4) (1) 5R (5 x 7”) Beschneidung (2) 4R (4 x 6”) Beschneidung (3) 3R (3½ x 5”) Beschneidung (4) Visitenkarte Beschneidung Mit den Pfeiltasten LINKS/RECHTS wählen Sie Beschneiden, dann drücken Sie ENTER zur Bestätigung 6. Auflösung Im Auflösungsmenü...

  • Seite 21: Störungsbehebung

    oder Mit den Pfeiltasten LINKS/RECHTS wählen Sie Sprache, dann drücken Sie ENTER zur Bestätigung 8. USB-Modus Nach dem Erstellen aller Aufnahmen entnehmen Sie die Speicherkarte aus dem Film- und Fotoscanner, um die Bilder von der Speicherkarte herunterzuladen. Ist das Gerät über USB-Kabel am PC angeschlossen, so drücken Sie MODE Aufrufen Hauptmenüs, dann...

  • Seite 22: Technische Spezifikationen

    9. Technische Spezifikationen  Objektiv: 2G3P F/NO=3,97 f=4,04 Film: 51,5 mm F/NO=4 f=3,93 Foto: 170 mm  Sensor: 5,1 Megapixel CMOS-Sensor  LCD: 2,4-Zoll LTPS LCD-Display  Externer Speicher: SD/MMC  Belichtung: Automatisch  Farbabgleich: Automatisch  Scan hohe Auflösung: 10M Interpolation ...
